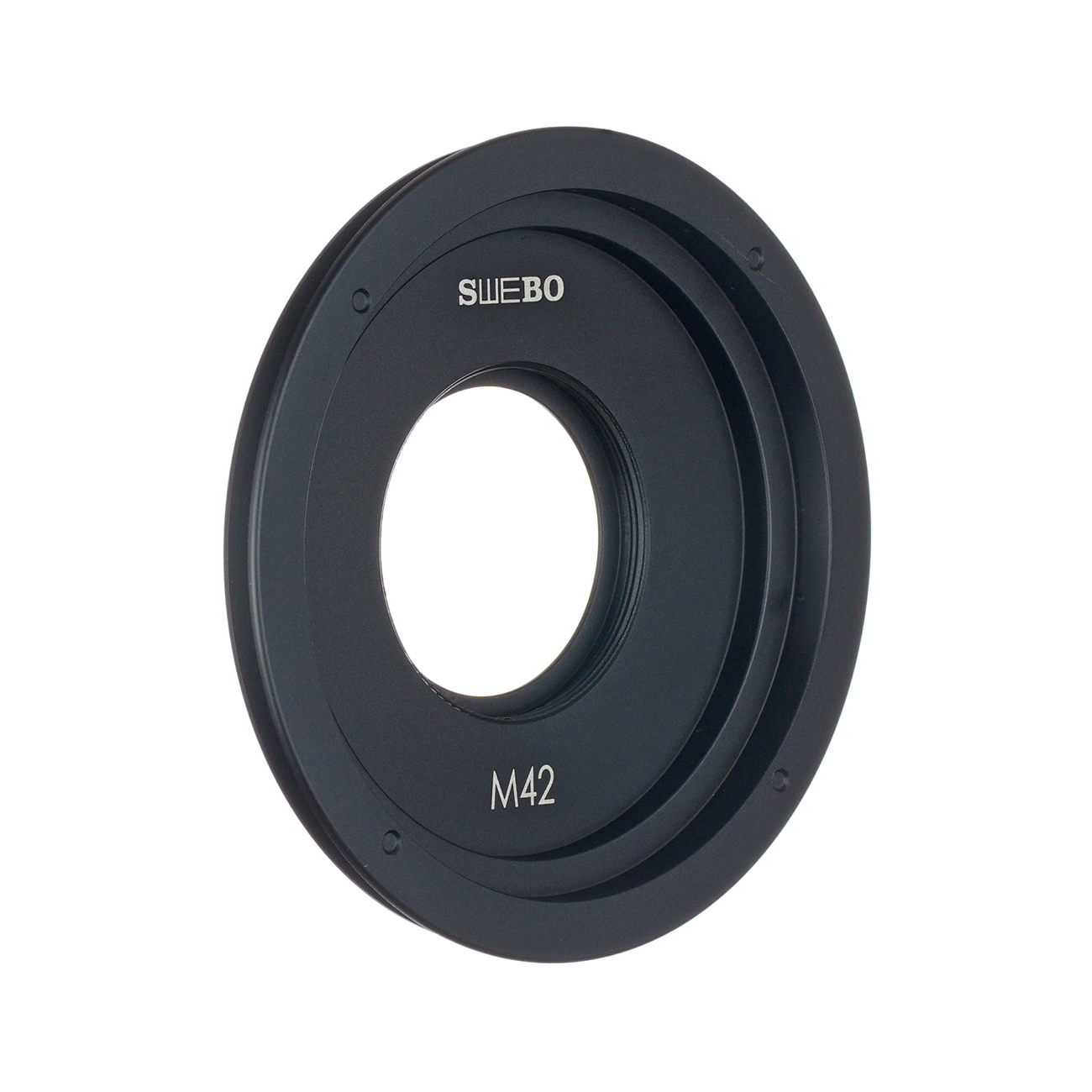

S2044 stellt einen M42-Gewindeanschluss für Objektive an einer SWEBO-Mini-Fachkamera bereit. Die mechanische Platine aus Aluminiumlegierung ist für Objektive mit passender Gewindespezifikation bestimmt.
Durchmesser und Steigung prüfen
M42 bezeichnet den Gewinde-Nenndurchmesser. Auch die Gewindesteigung des Objektivs muss zur Platine passen. Verbinden Sie Teile mit gleichem Nenndurchmesser, aber unterschiedlicher Steigung nicht mit Gewalt.
Adaption von Industrieobjektiven
Ein Zeilenkameraobjektiv mit 38-mm-V-Anschluss benötigt einen passenden Umsetzer, bevor es an diese M42-Platine angeschlossen werden kann. Prüfen Sie am vollständigen Aufbau Auflagemaß, erreichbaren Fokus, rückseitigen Freiraum und Bildkreis. Die Platine bietet keine elektronische Objektivsteuerung.
Technische Daten
| Anschluss | M42-Gewinde; passende Steigung erforderlich |
| Material | Aluminiumlegierung |
| Objektiv mit 38-mm-V-Anschluss | Passender Anschlussumsetzer erforderlich |
