Diese Objektivplatinen aus Aluminiumlegierung befestigen Großformatobjektive mit passenden Verschluss-Einbaumaßen an kompakten SWEBO-Fachkameras. Wählen Sie die Platine nach der tatsächlichen Verschluss-Montagespezifikation einschließlich Befestigungsring, nicht allein nach Brennweite oder Verschlussmarke.
Einbaumaße

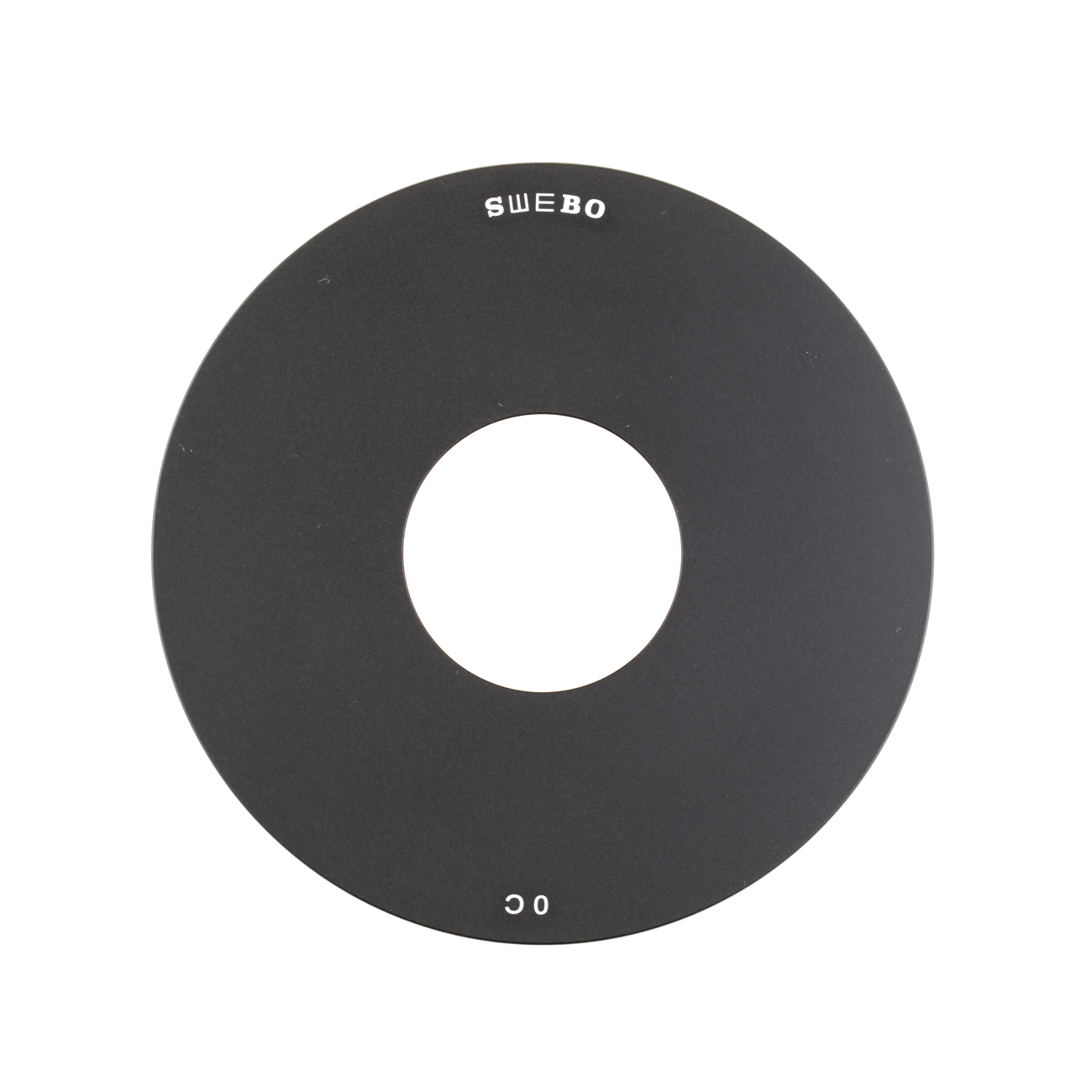

| S2051 — Copal 0 | 34,6 mm Durchmesser der Platinen-Montageöffnung |

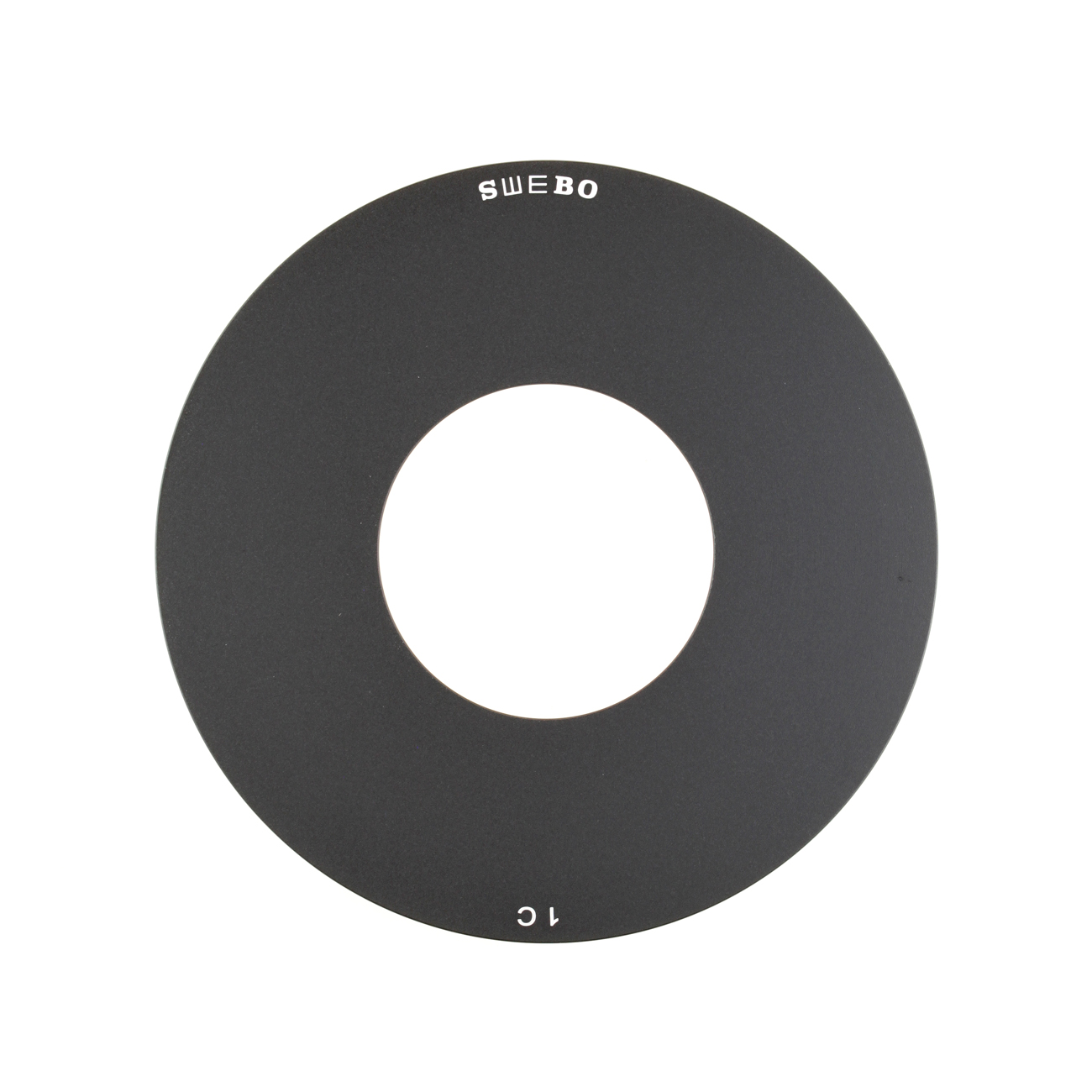

| S2052 — Copal 1 | 41,6 mm Durchmesser der Platinen-Montageöffnung |

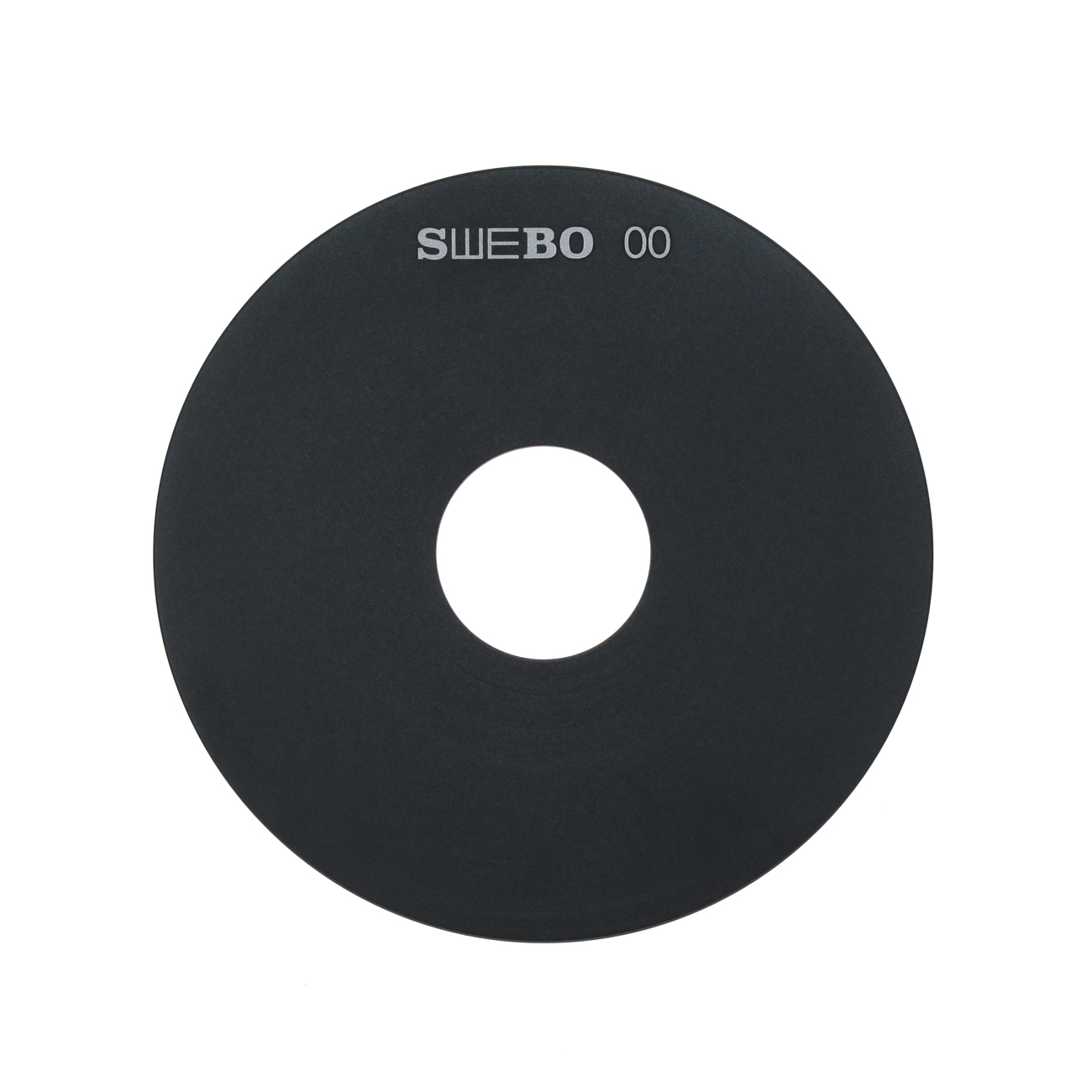

| S2238 — Compur 00 | 26,7 mm Durchmesser der Platinen-Montageöffnung |
Diese Maße bezeichnen die Öffnungen der Objektivplatinen, nicht die freien Öffnungen der Verschlüsse.
Systemkonfiguration
SWEBO-Objektivplatinen passen zu allen kompakten SWEBO-Fachkameramodellen. Balgen Type 1, Type 2 und Type 3 teilen denselben vorderen Objektivplatinenanschluss. Wählen Sie Rückadapter und Balgentyp passend zur vorgesehenen Kamera oder zum Rückteil.
Hinweise zur Konfiguration
Die Objektivplatinen sind objektivseitiges Zubehör. Abgebildete Objektive, Verschlüsse, Kameraplattformen, Balgen und Kameras oder Rückteile sind separate Komponenten. Prüfen Sie Befestigung, Blenden- und Verschlussbedienung, mechanischen Freiraum, Objektivbildkreis und Fokussierbereich des Aufbaus. Die Kameraverstellungen kommen von der Plattform; mechanische Montage bietet keine elektronische Steuerung.
