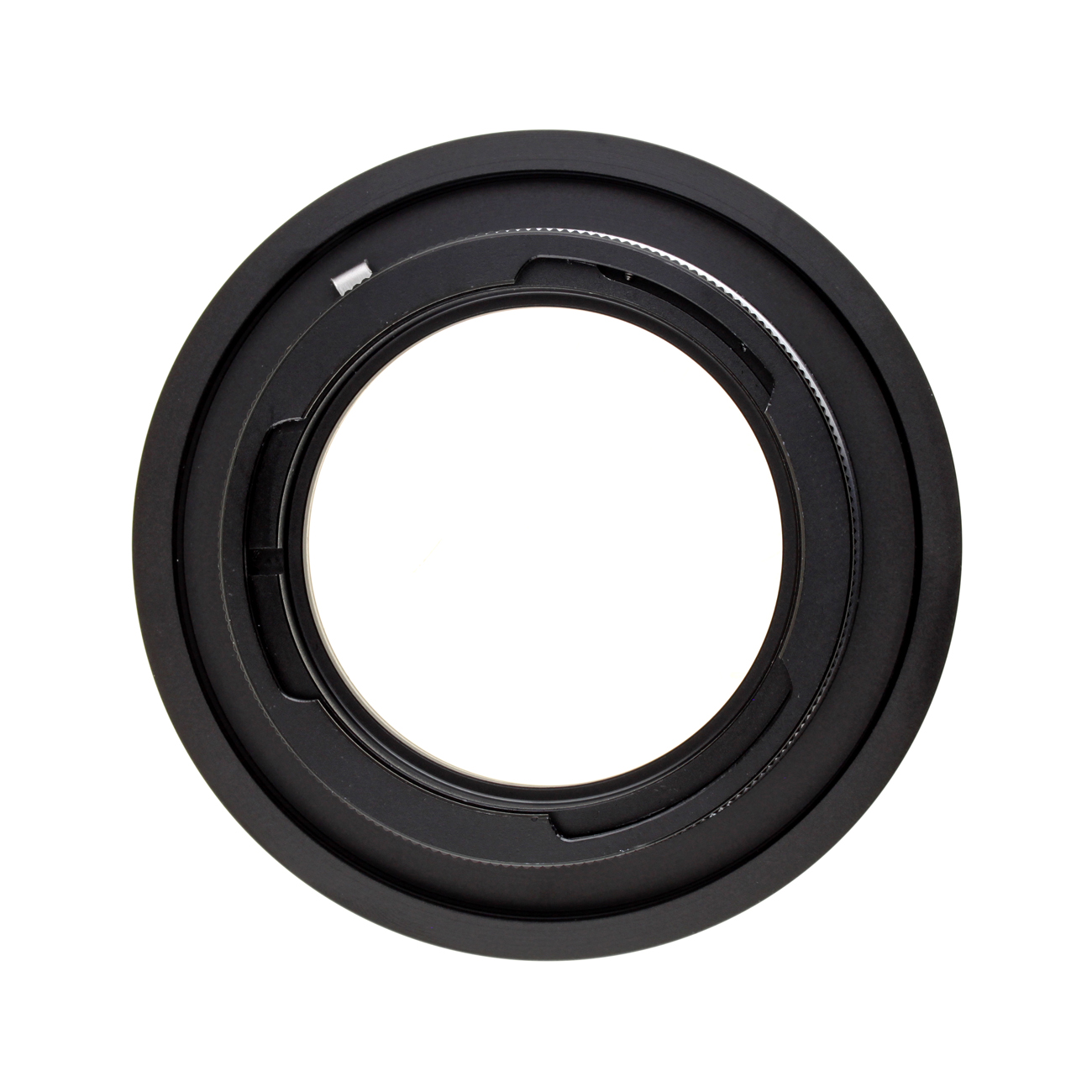

Der S2103 befestigt ein Objektiv mit Pentacon-Six-/Kiev-60-Bajonett an einer kompakten SWEBO-Fachkamera. Sein Anschluss dient dem Objektivbajonett und nicht der Befestigung eines Pentacon-Six-Kameragehäuses.
Mechanischer Objektivanschluss
Die Platine aus Aluminiumlegierung ist mit den üblichen vorderen Anschlüssen Type 1, Type 2 und Type 3 der kompakten SWEBO-Fachkameras kompatibel. Sie stellt eine mechanische Verbindung her; elektronische Kommunikation und automatische Blendensteuerung werden nicht ergänzt.
Gesamten Aufbau prüfen
Prüfen Sie vor dem Einsatz die Blendenbedienung und den Freiraum hinter dem Objektiv. Unendlichfokussierung und verfügbare Kameraverstellungen hängen vom Auflagemaß des Objektivs, dem Kamera- oder Rückteilanschluss, dem Balgenauszug und der Bildkreisabdeckung ab.
Technische Daten
| Objektivanschluss | Pentacon-Six-/Kiev-60-Bajonett |
| Gehäusewerkstoff | Aluminiumlegierung |
| Kameraseitiger Platinenanschluss | SWEBO Type 1, Type 2 und Type 3 |
