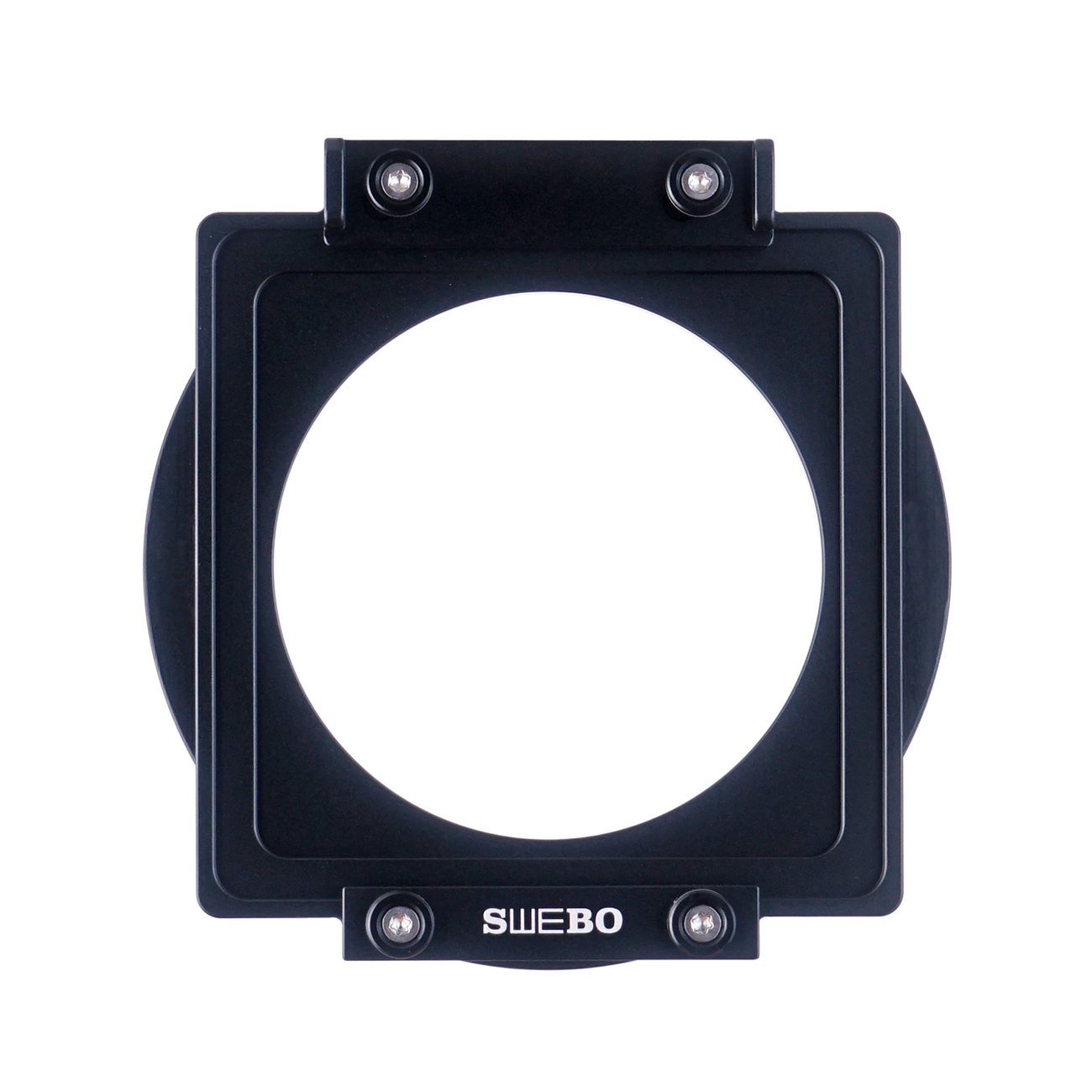

Nimmt Horseman-Objektivplatinen im Format 80 x 80 mm auf und erhält die Einheit aus Objektiv und Platine. Objektive auf passenden Platinen lassen sich als vollständige Einheiten austauschen.
Konstruktion und technische Daten
Aus Aluminiumlegierung gefertigt, mit werkzeuglosem Platinenwechsel. Breite × Höhe × Dicke: 98 × 98 × 20 mm. Gewicht: 93 g.
Die ursprüngliche Platine behalten
Der Adapter passt zum äußeren Platinenformat. Die ursprüngliche Platine bestimmt die Befestigungsöffnung für den Verschluss; der Adapter ist daher nicht auf eine Copal-Verschlussgröße beschränkt. Wechseln Sie das Objektiv zusammen mit seiner Platine.

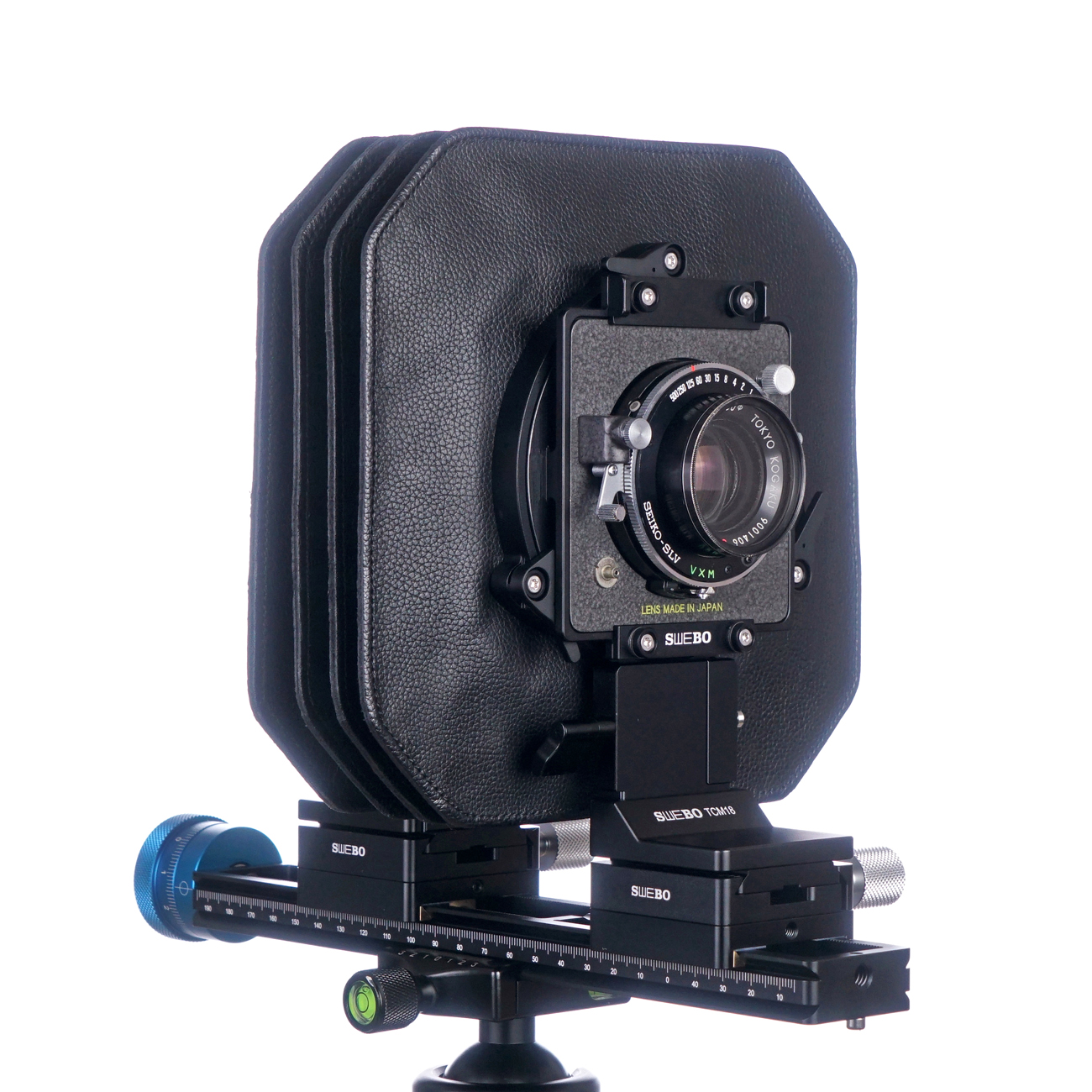

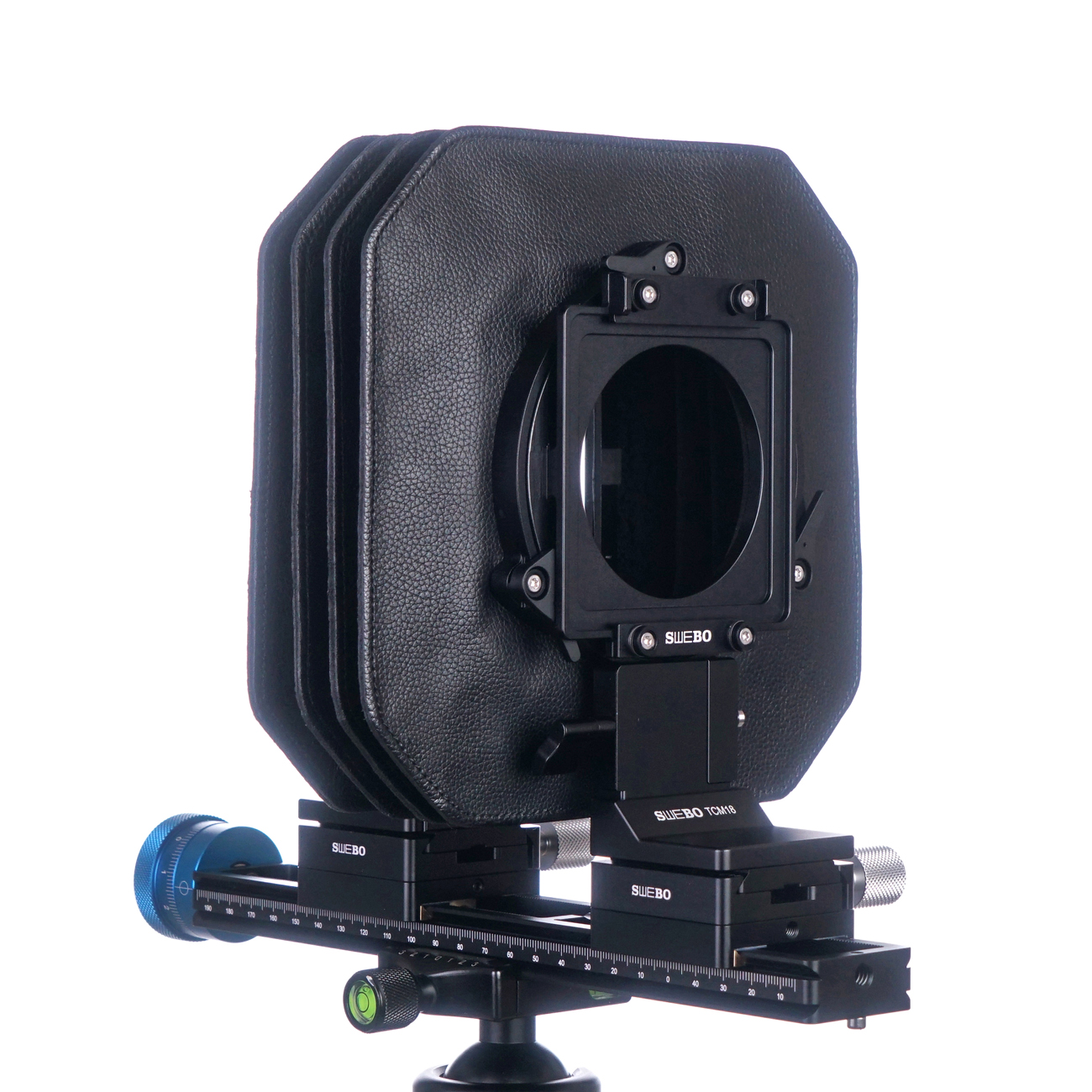

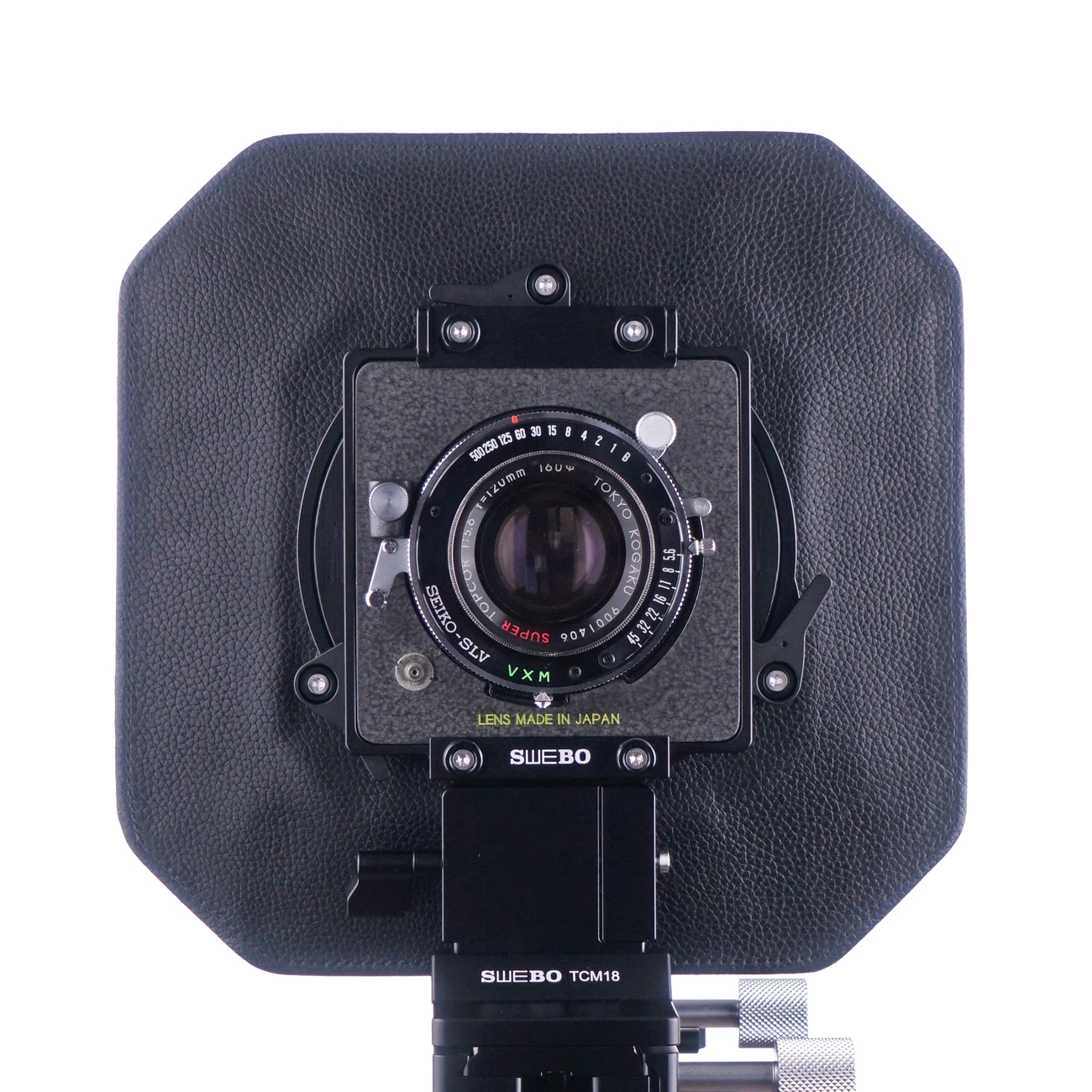

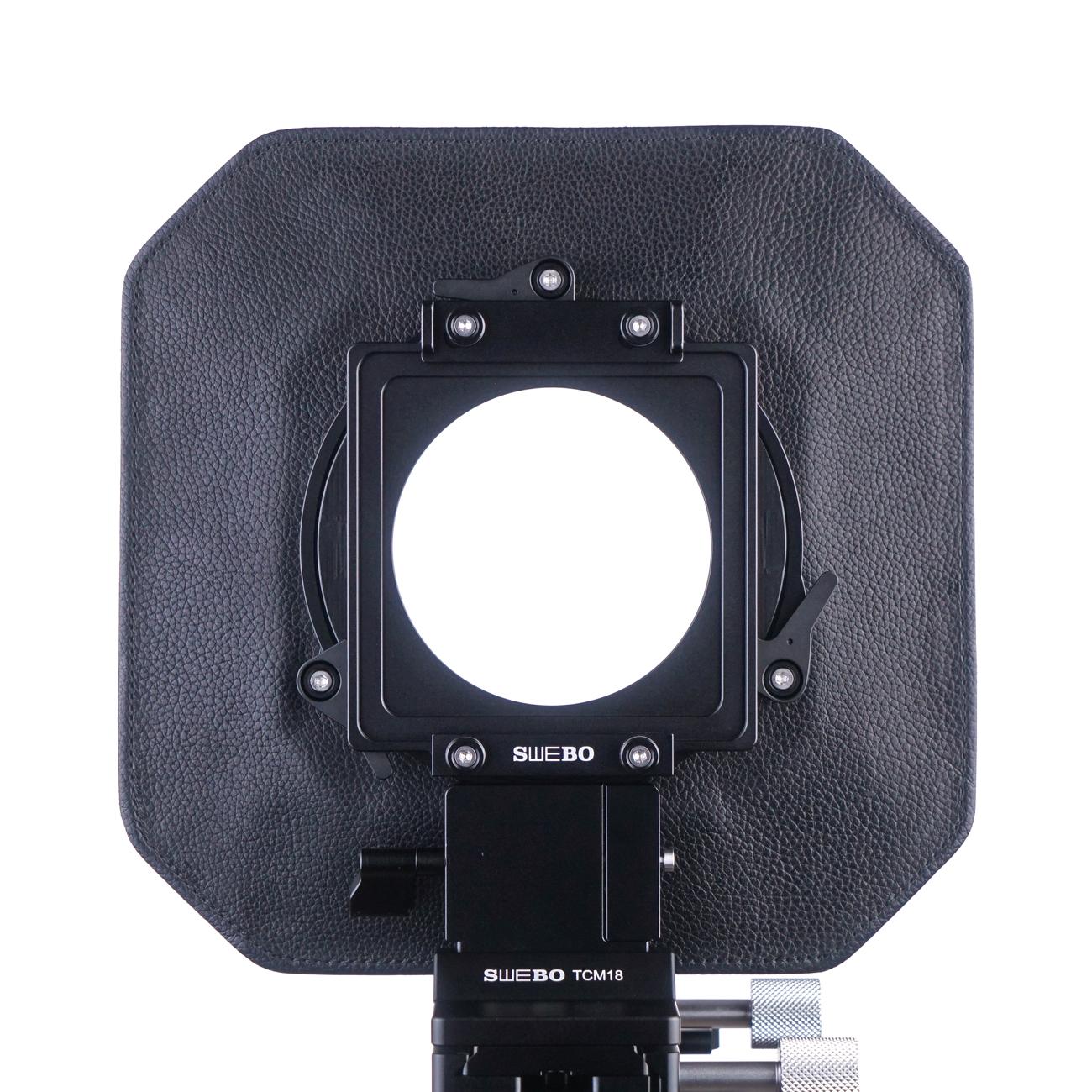

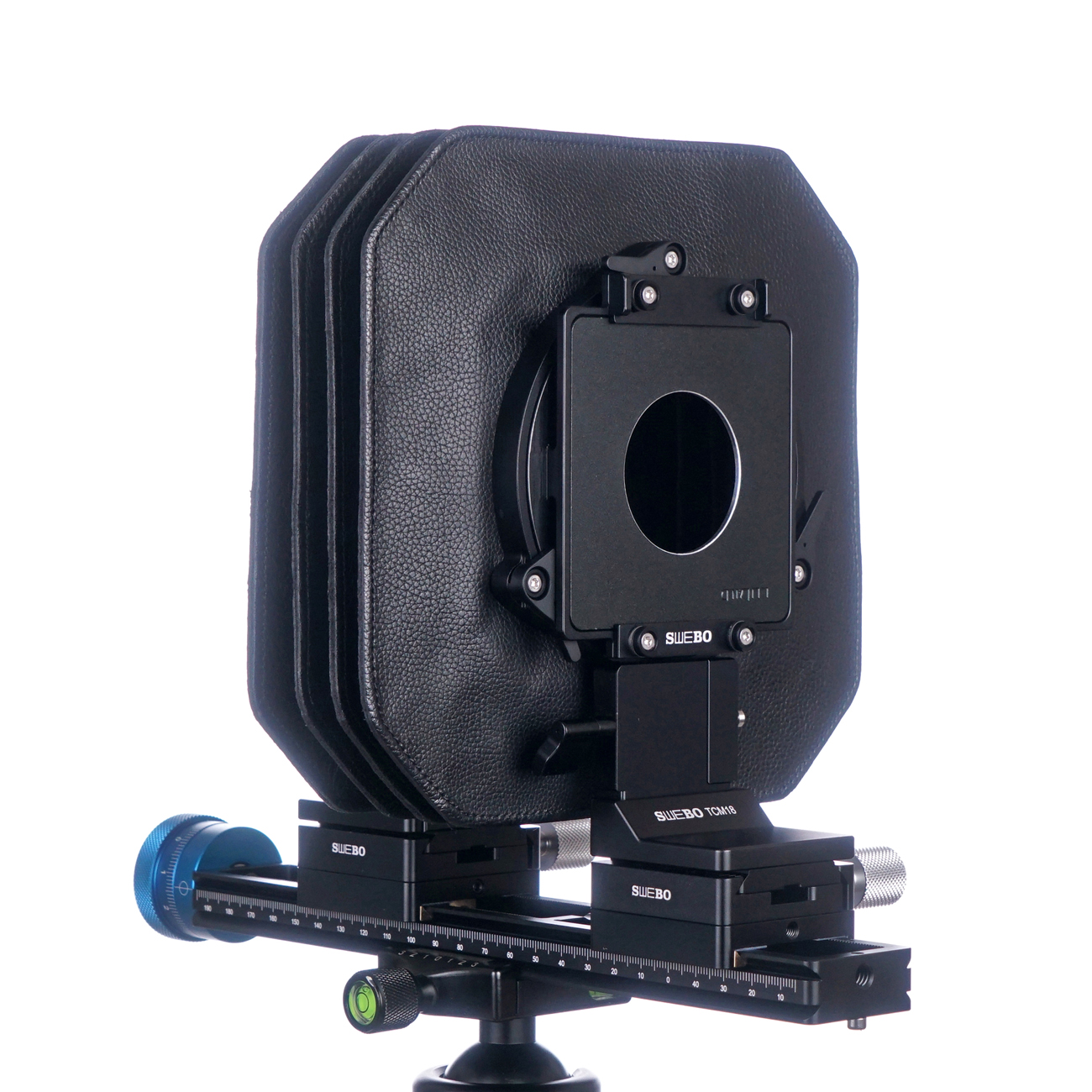

Systemkonfiguration
Wählen Sie Rückadapter und Balgen Type 1, 2 oder 3 passend zu Kamera oder Rückteil; alle drei teilen denselben vorderen Platinenanschluss.
Hinweise zur Konfiguration
Nur objektivseitiges Zubehör; abgebildete Objektive, Verschlüsse, Kameraplattformen, Balgen und Kameras/Rückteile sind nicht enthalten. Prüfen Sie Befestigung, Blenden-/Verschlussbedienung, Freiraum, Bildkreis und Fokussierbereich des Aufbaus. Die Verstellungen kommen von der Plattform; mechanische Montage bedeutet keine elektronische Steuerung.
