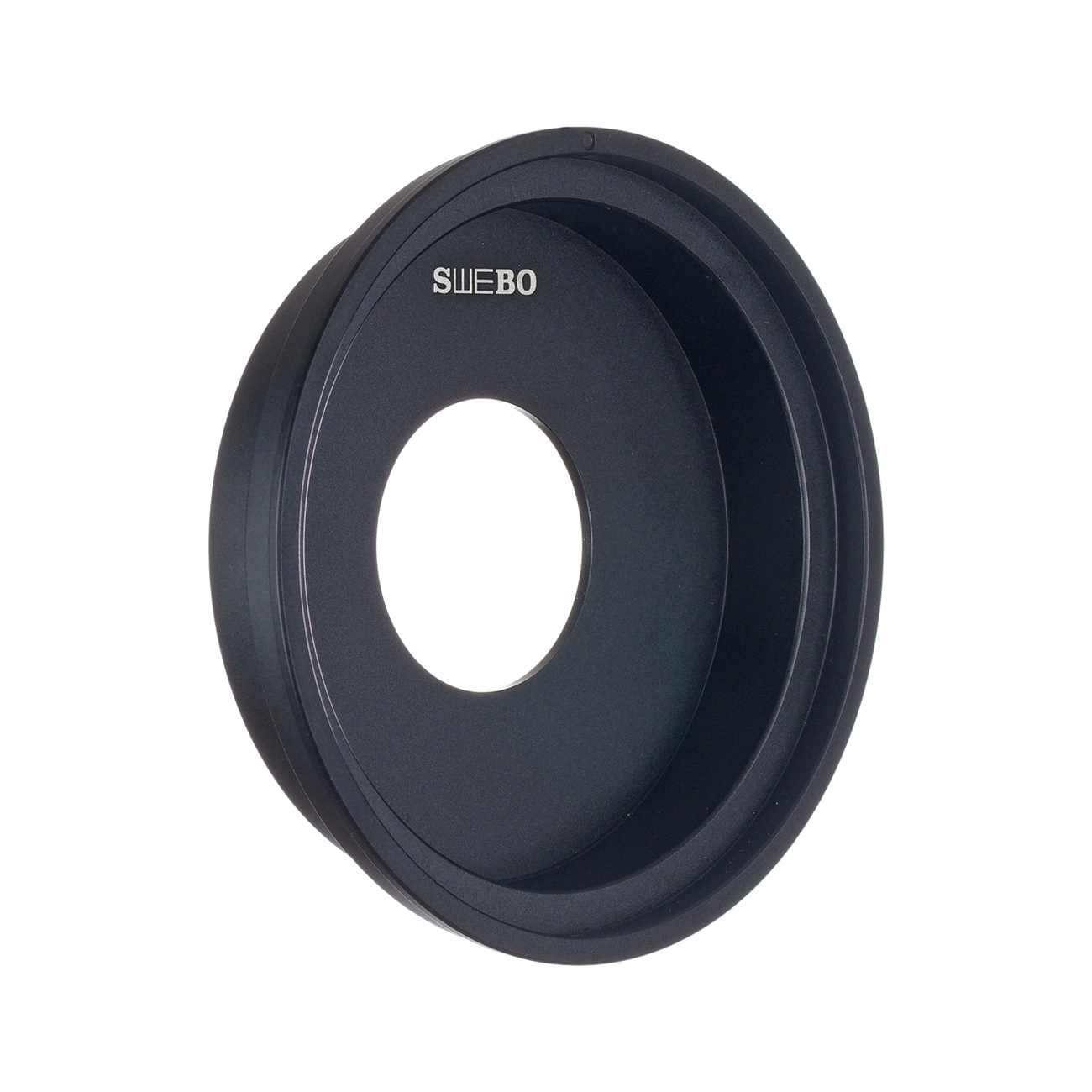

Befestigt Großformatobjektive mit Copal-No.-0-Verschluss in einer versenkten Position.
Konstruktion und technische Daten
Präzise gefertigte Aluminiumlegierung. Rückwärtiger Versatz der Objektivauflageebene: 18,5 mm; Innendurchmesser der Vertiefung: 80,5 mm. Letzterer bezeichnet den Freiraumdurchmesser der Vertiefung, nicht die Verschluss-Montageöffnung. Prüfen Sie Verschlussabmessungen, Bedienhebel und Freiraum des hinteren Linsenelements.
Versenkte Befestigung
Die Versenkung verlagert die Objektivanschlussebene zur Kamera hin und schafft Raum für Weitwinkelobjektive mit kürzerer Brennweite oder kürzerem Auflagemaß. Bei gleichem Abstand zwischen Objektiv und Bildebene kann mehr Auszugs- und Verstellraum für den Balgen verbleiben. Tatsächlicher Unendlichfokus und Verstellmöglichkeiten hängen weiterhin von der Kombination ab; die Platine ändert weder die Brennweite noch das optische Auflagemaß des Objektivs.
Systemkonfiguration
Wählen Sie Rückadapter und Balgen Type 1, 2 oder 3 passend zu Kamera oder Rückteil; alle drei teilen denselben vorderen Platinenanschluss. SWEBO-Objektivplatinen passen zu allen kompakten SWEBO-Fachkameramodellen.
Hinweise zur Konfiguration
Nur objektivseitiges Zubehör; abgebildete Objektive, Verschlüsse, Kameraplattformen, Balgen und Kameras/Rückteile sind nicht enthalten. Prüfen Sie Befestigung, Blenden-/Verschlussbedienung, Freiraum, Bildkreis und Fokussierbereich des Aufbaus. Die Verstellungen kommen von der Plattform; mechanische Montage bedeutet keine elektronische Steuerung.
