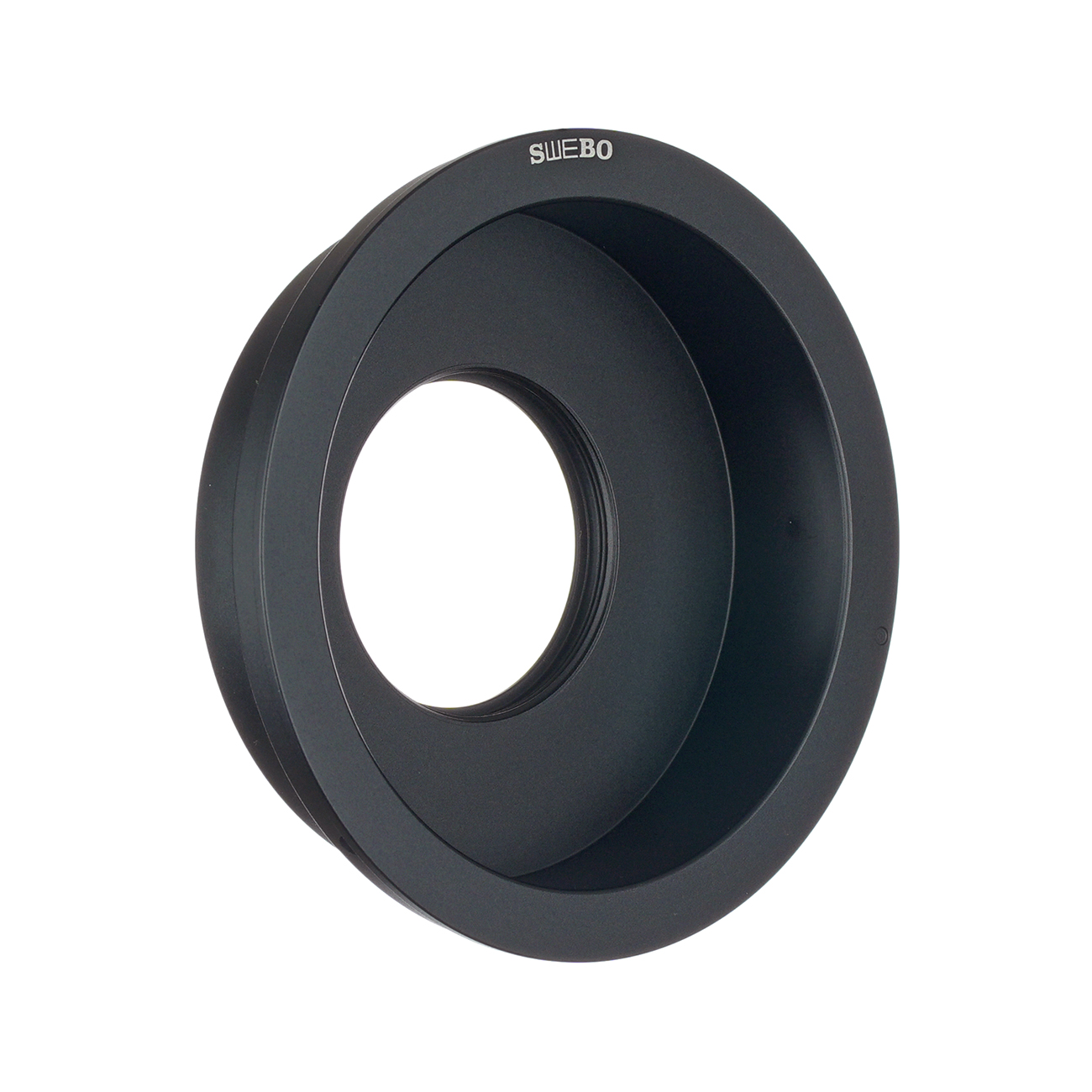

Verbindet M42-Objektive mit passendem Gewinde; die versenkte Ausführung verändert die Position der Objektivbefestigung.
Konstruktion und technische Daten
Präzise gefertigte Aluminiumlegierung. Rückwärtiger Versatz der Objektivauflageebene: 20,95 mm. Prüfen Sie Gewindesteigung und Abmessungen des Objektivs. Kameraplattformen vor 2020 sind nicht als direkt kompatibel aufgeführt; bestätigen Sie vor der Montage die Befestigungsanordnung.
Versenkte Befestigung
Die Versenkung verlagert die Objektivanschlussebene zur Kamera hin und schafft Raum für Weitwinkelobjektive mit kürzerer Brennweite oder kürzerem Auflagemaß. Bei gleichem Abstand zwischen Objektiv und Bildebene kann mehr Auszugs- und Verstellraum für den Balgen verbleiben. Tatsächlicher Unendlichfokus und Verstellmöglichkeiten hängen weiterhin von der Kombination ab; die Platine ändert weder die Brennweite noch das optische Auflagemaß des Objektivs.
Systemkonfiguration
Wählen Sie Rückadapter und Balgen Type 1, 2 oder 3 passend zu Kamera oder Rückteil; alle drei teilen denselben vorderen Platinenanschluss. Bestätigen Sie bei Kameraplattformen vor 2020 die Befestigungsanordnung vor der Montage.
Hinweise zur Konfiguration
Nur objektivseitiges Zubehör; abgebildete Objektive, Verschlüsse, Kameraplattformen, Balgen und Kameras/Rückteile sind nicht enthalten. Prüfen Sie Befestigung, Blenden-/Verschlussbedienung, Freiraum, Bildkreis und Fokussierbereich des Aufbaus. Die Verstellungen kommen von der Plattform; mechanische Montage bedeutet keine elektronische Steuerung.
