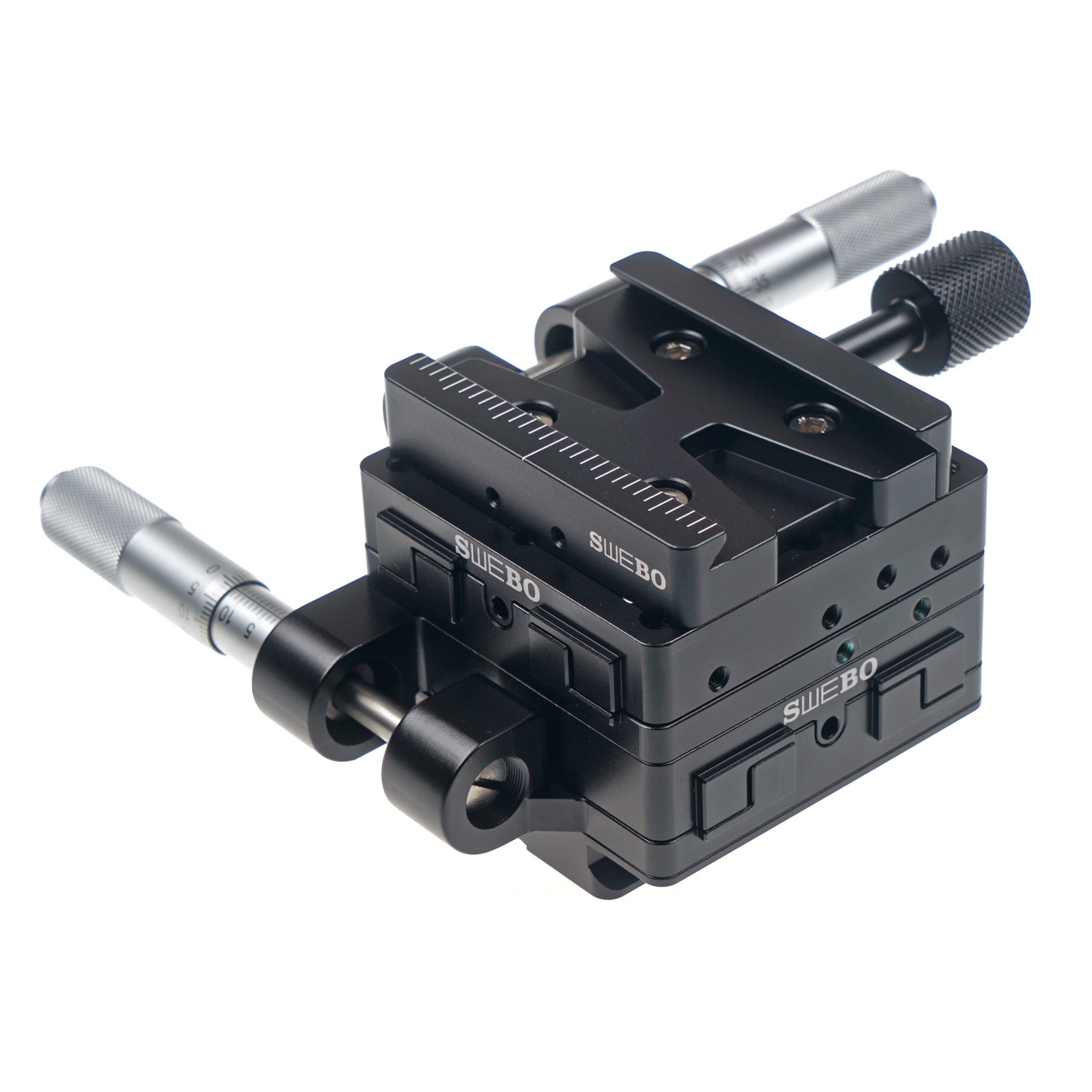

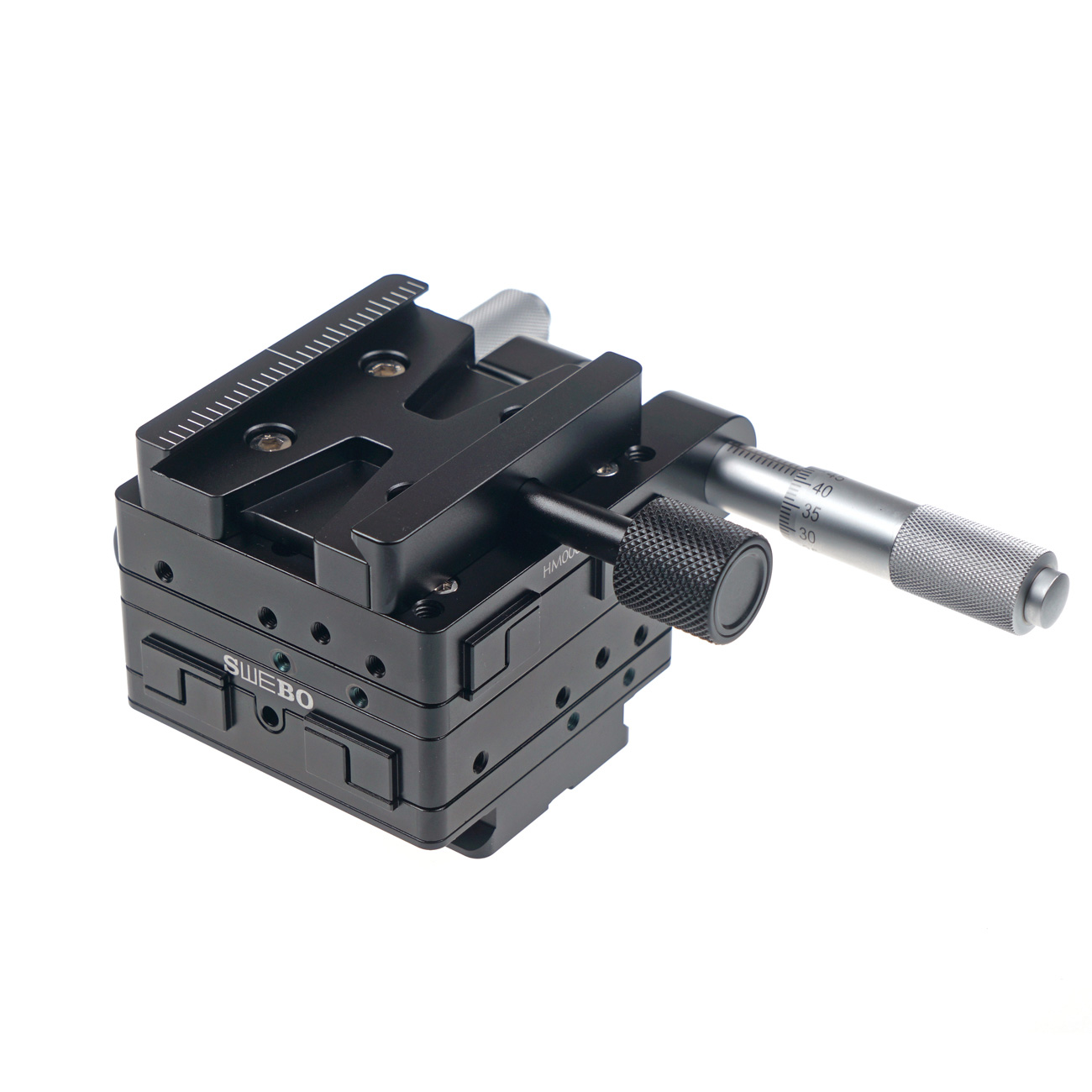

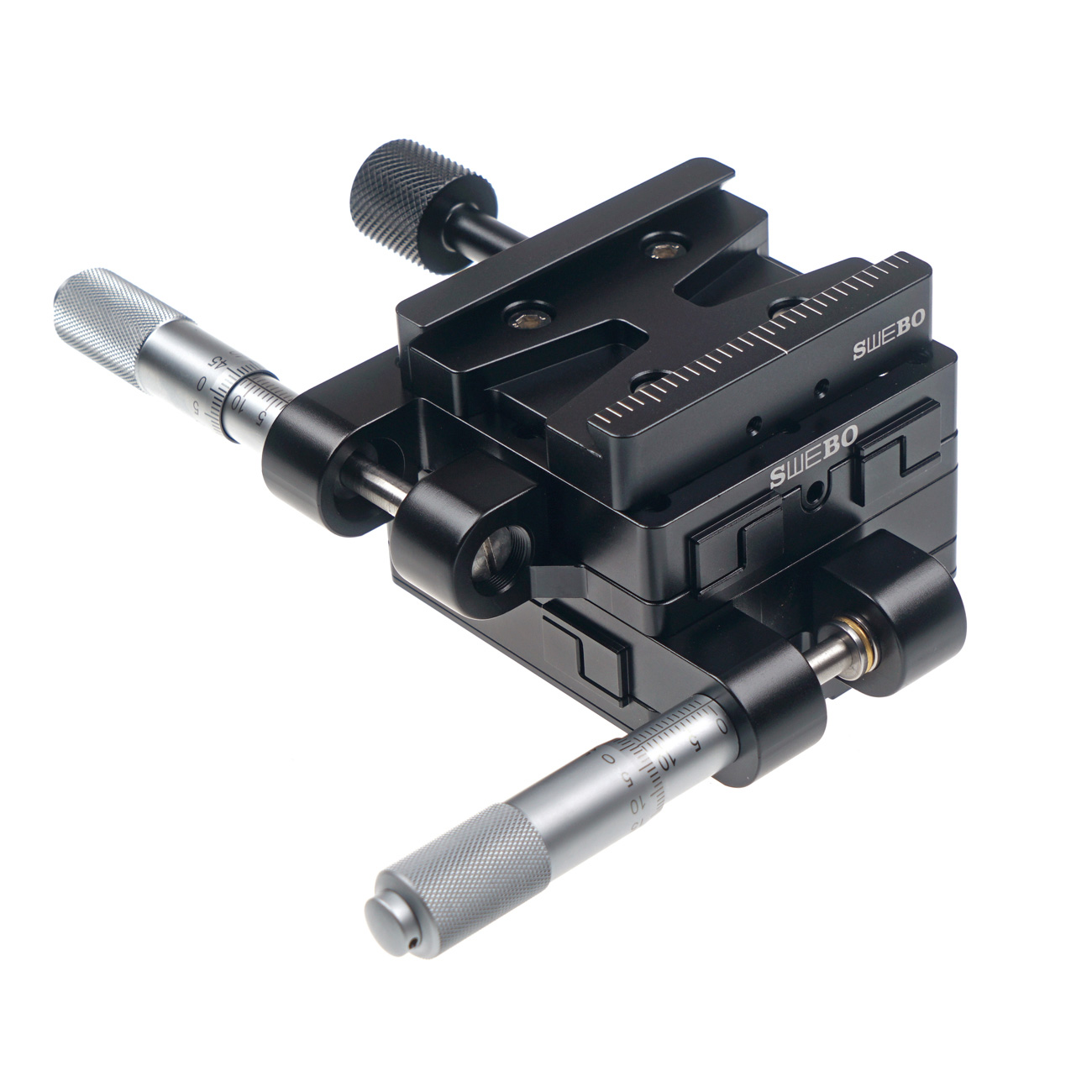

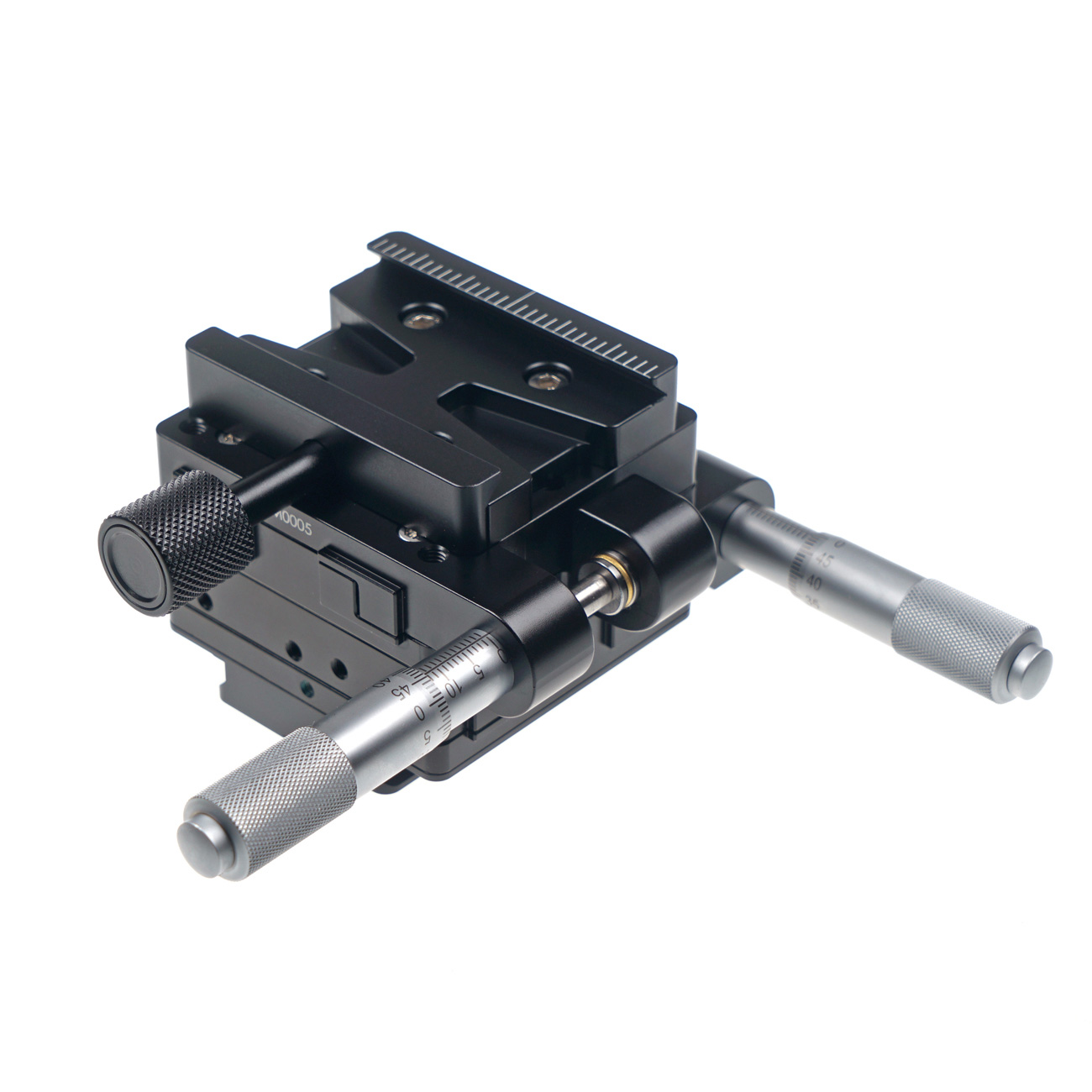

HM4 combina due piattaforme micrometriche a 90° per movimenti indipendenti avanti-indietro e laterali. Affina la distanza di ripresa su un asse e regola la posizione del soggetto nell’inquadratura sull’altro.
Piccoli incrementi per il focus stacking macro
Ogni asse offre 25 mm di corsa per posizionamento locale e inquadratura di piccoli soggetti. Il micrometro avanza di 0,5 mm per giro, con 0,01 mm di spostamento per divisione come riferimento per i passi manuali. Sposta la fotocamera per passi per acquisire diverse aree a fuoco, poi unisci le immagini in post-produzione per una maggiore profondità di campo. Scegli il passo in base a ingrandimento e profondità di campo, mantenendo stabili soggetto e altre regolazioni per tutta la sequenza.
Guide a rulli incrociati e azionamento bidirezionale
Entrambi gli assi usano guide a rulli incrociati, con azionamento meccanico attivo sia in avanti sia all’indietro, anziché ritorno a molla. Il meccanismo viene regolato durante il montaggio per ridurre al minimo il gioco all’inversione. Mantiene la posizione quando il comando micrometrico si arresta, senza un ulteriore bloccaggio. La lubrificazione non richiede manutenzione; nell’uso normale non occorrono olio o grasso aggiuntivi.
Montaggio flessibile in un corpo compatto

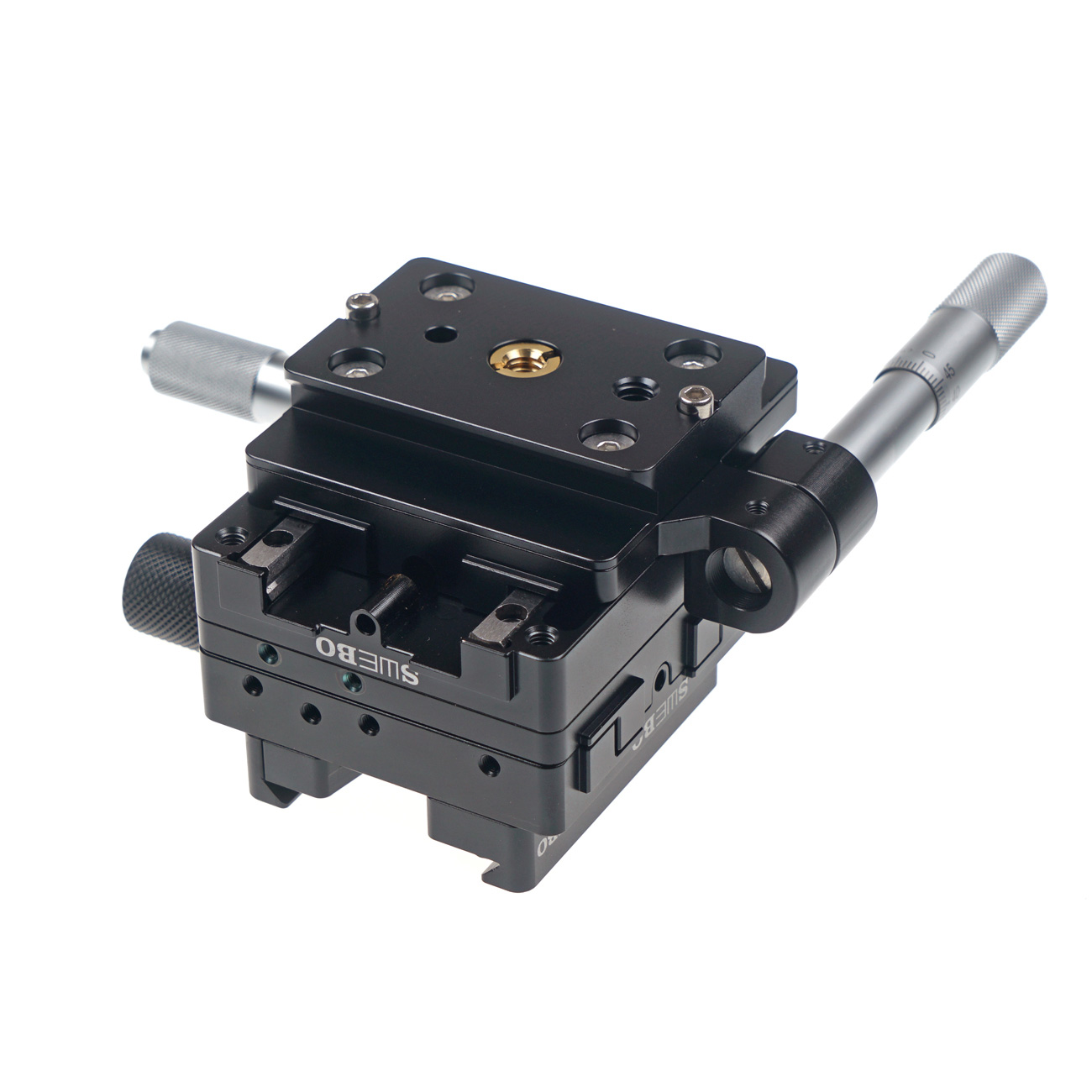

Il morsetto superiore di tipo Arca può essere rimosso e rimontato a 90° per adattarsi alle staffe a L per fotocamere e alle piastre dei collari per treppiede degli obiettivi compatibili. Una base di tipo Arca e filettature da 3/8 e 1/4 di pollice permettono il collegamento a teste e supporti compatibili.
HM4 supporta carichi fino a 10 kg nell’uso orizzontale e verticale. È alto 58 mm e pesa 640 g, esclusa la piastra a sgancio rapido. Sono inclusi una piastra a sgancio rapido, una chiave esagonale e viti di ricambio.
Specifiche
| Movimento | Assi X e Y indipendenti |
| Corsa | 25 mm per asse |
| Avanzamento del micrometro per giro | 0,5 mm per giro |
| Spostamento per divisione | 0.01 mm |
| Guide | A rulli incrociati |
| Azionamento | Azionamento meccanico bidirezionale, senza ritorno a molla |
| Capacità di carico | 10 kg in uso orizzontale e verticale |
| Altezza | 58 mm |
| Peso netto | 640 g, esclusa la piastra a sgancio rapido |
| Montaggio | Base di tipo Arca, filettature da 3/8 e 1/4 di pollice |
| Incluso | Piastra a sgancio rapido, chiave esagonale e viti di ricambio |
