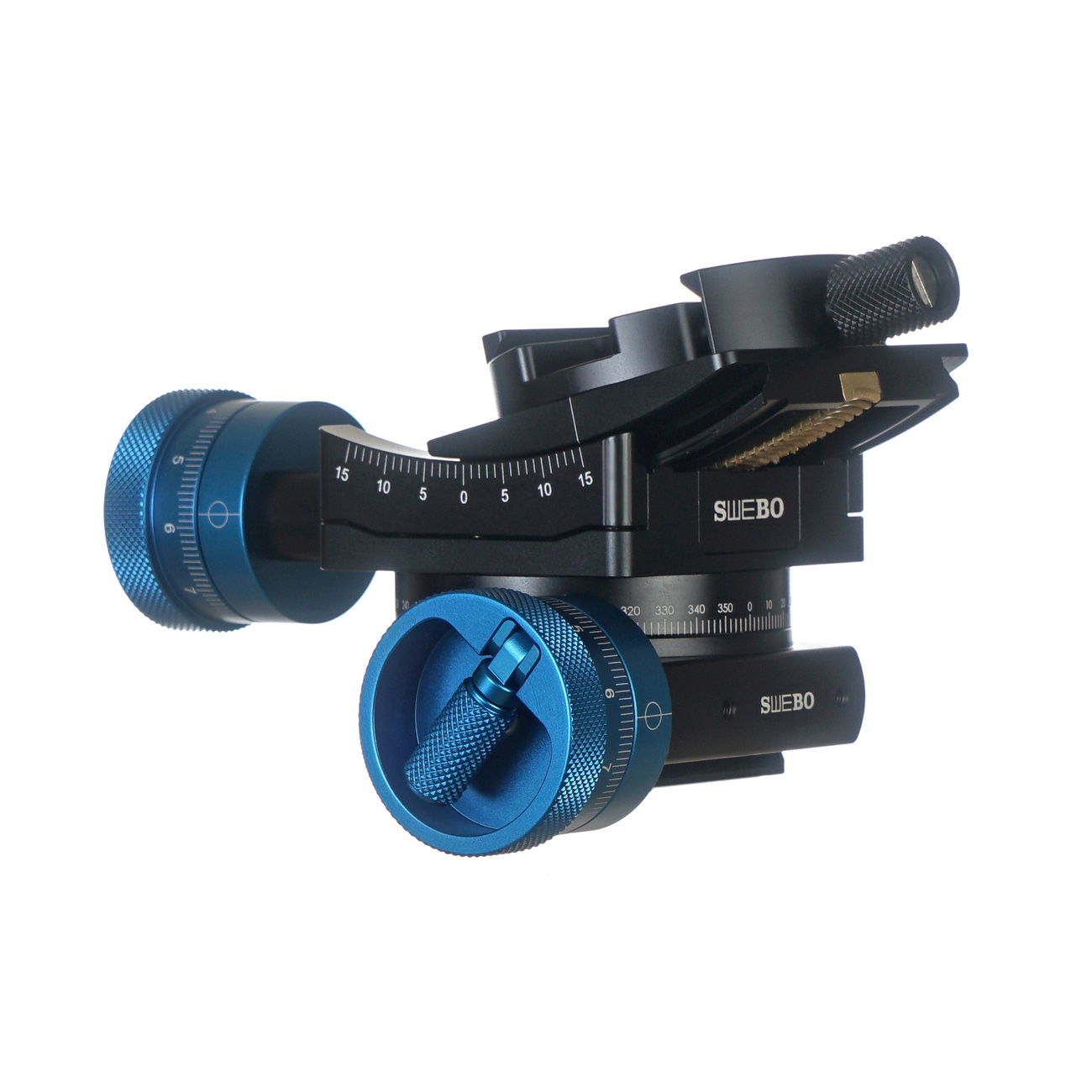

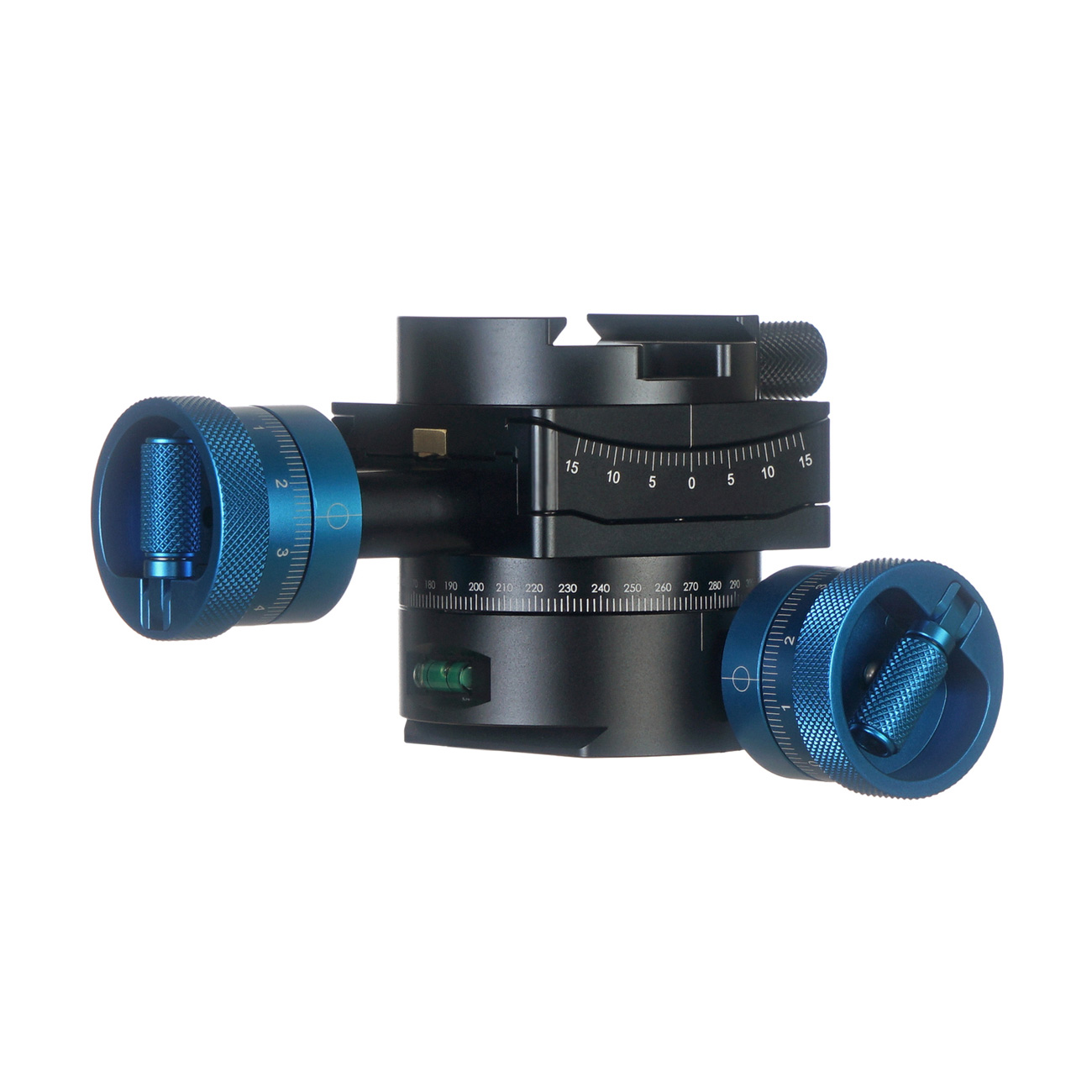

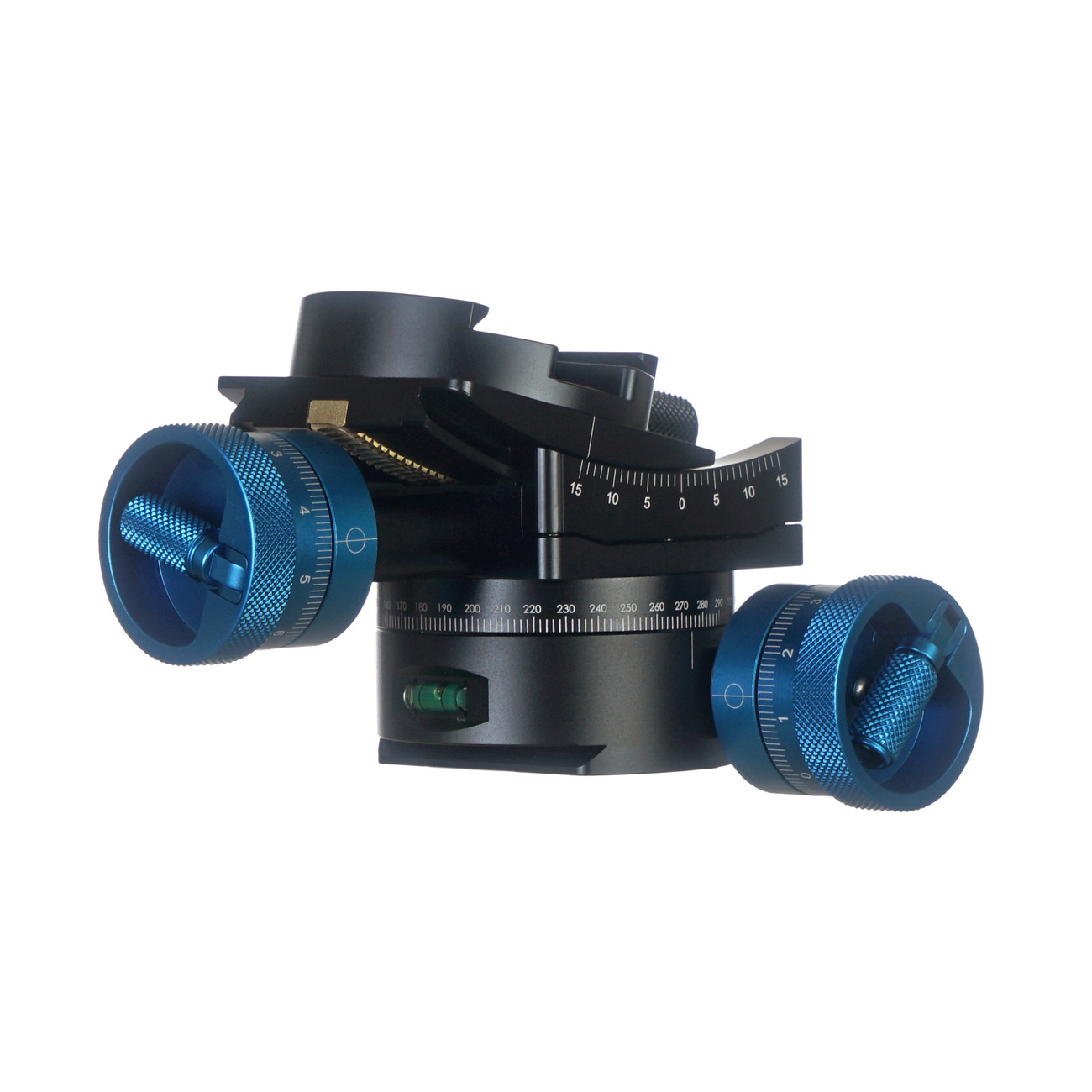

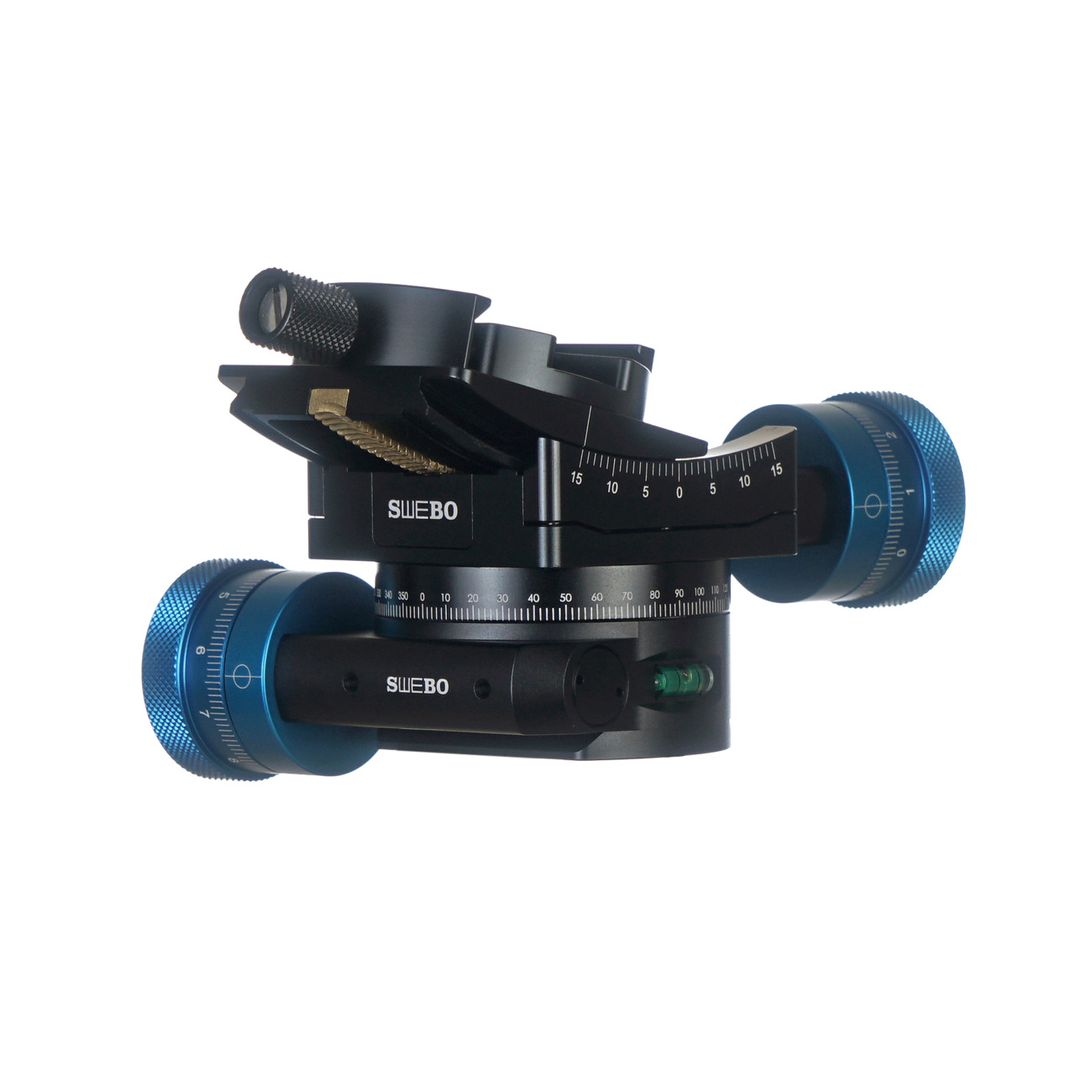

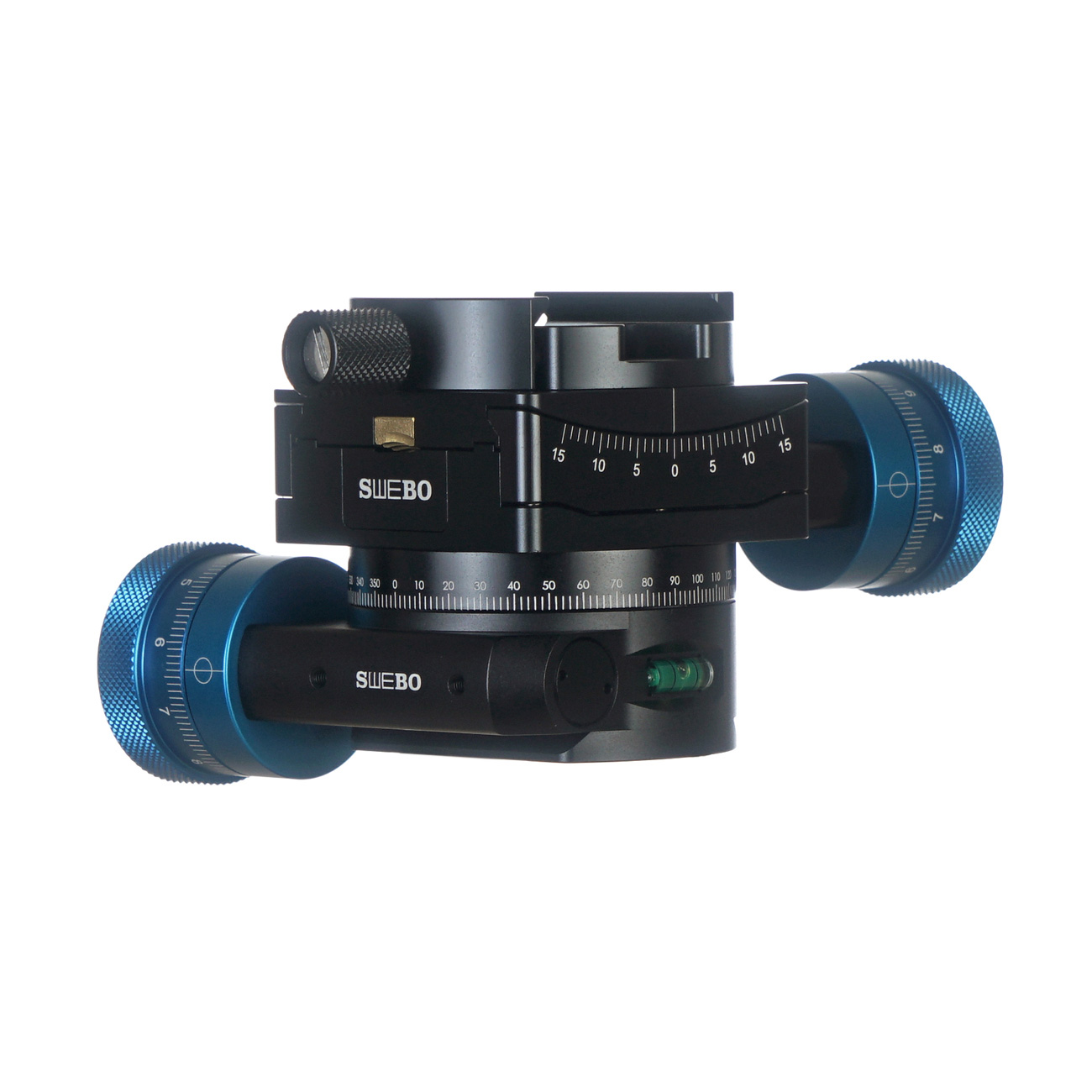

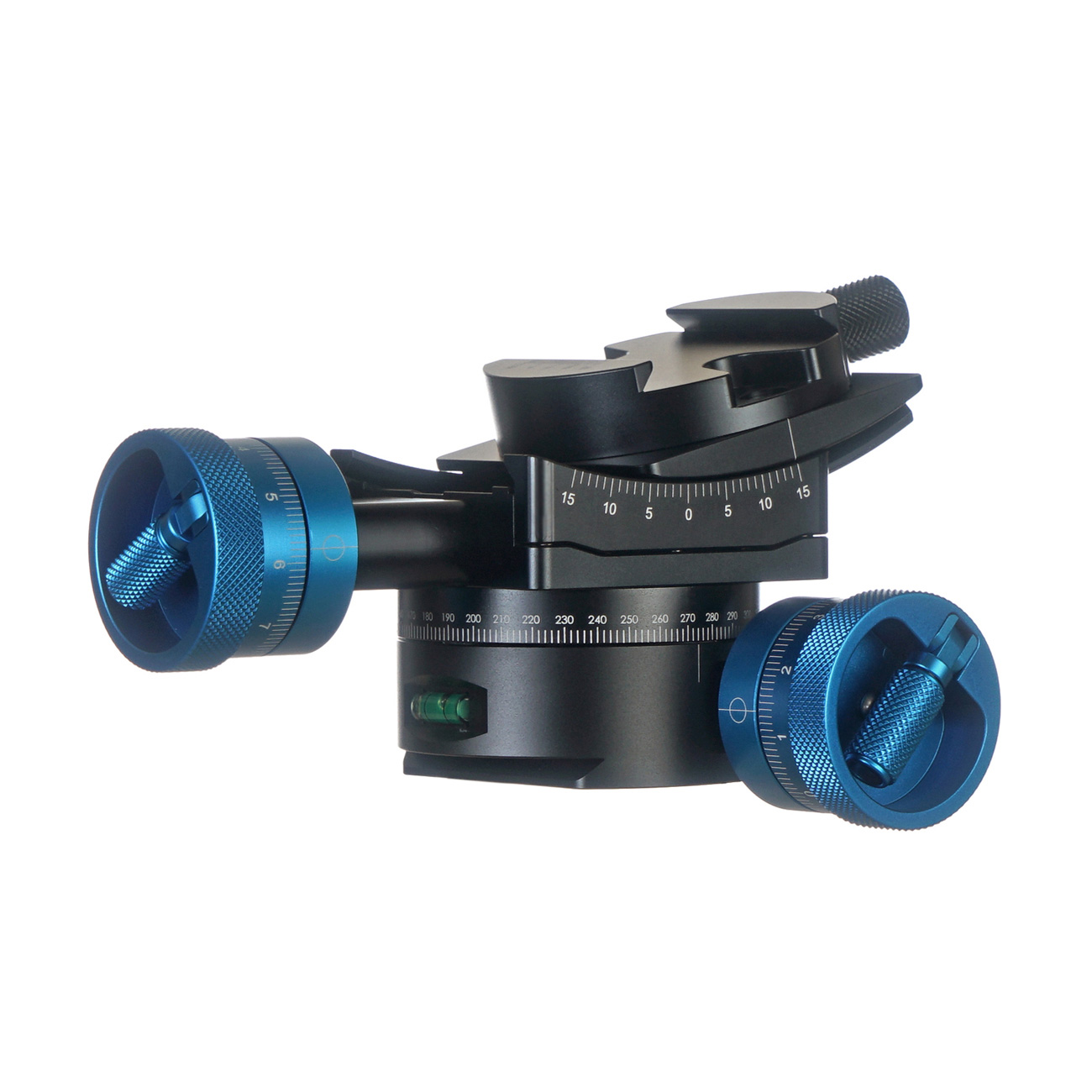

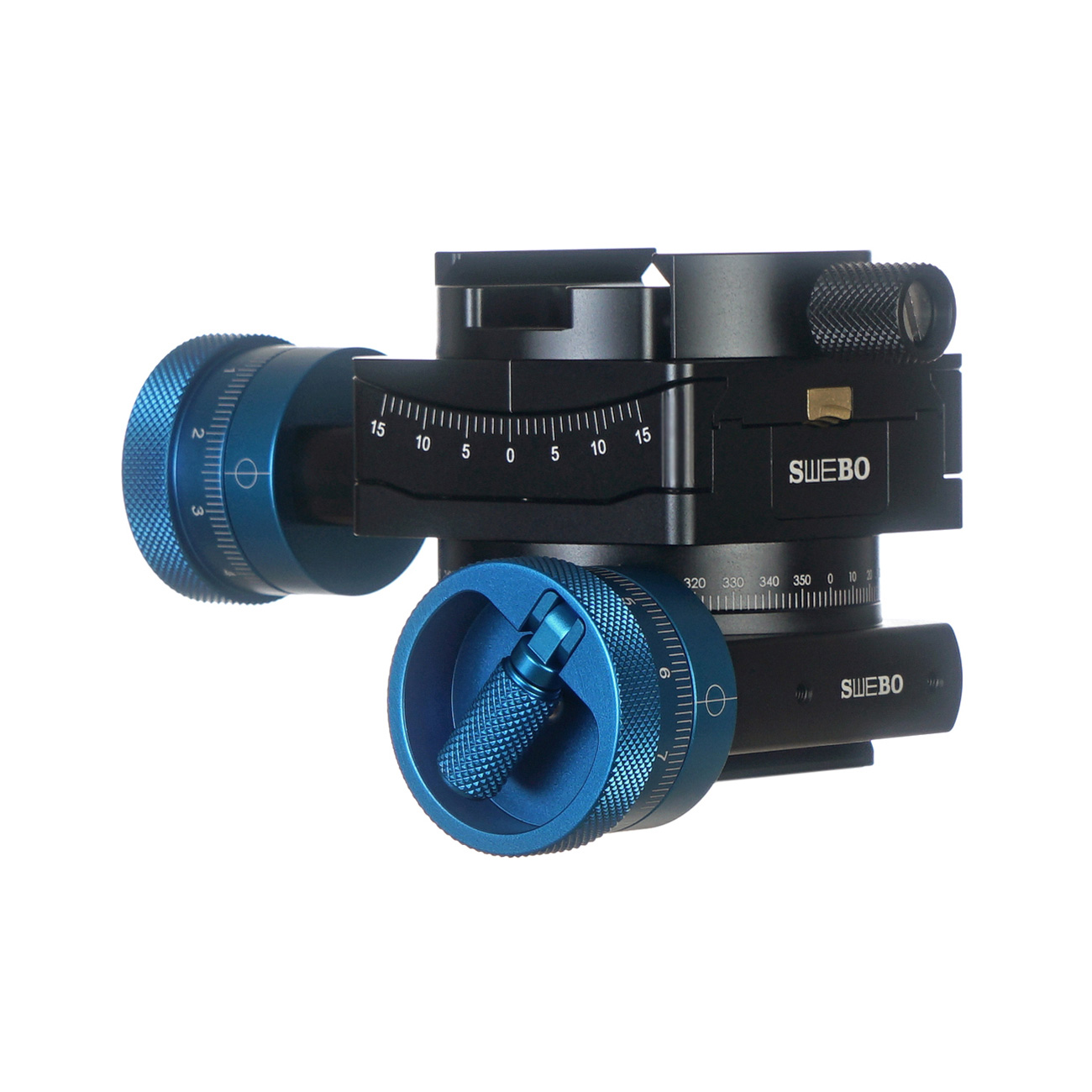

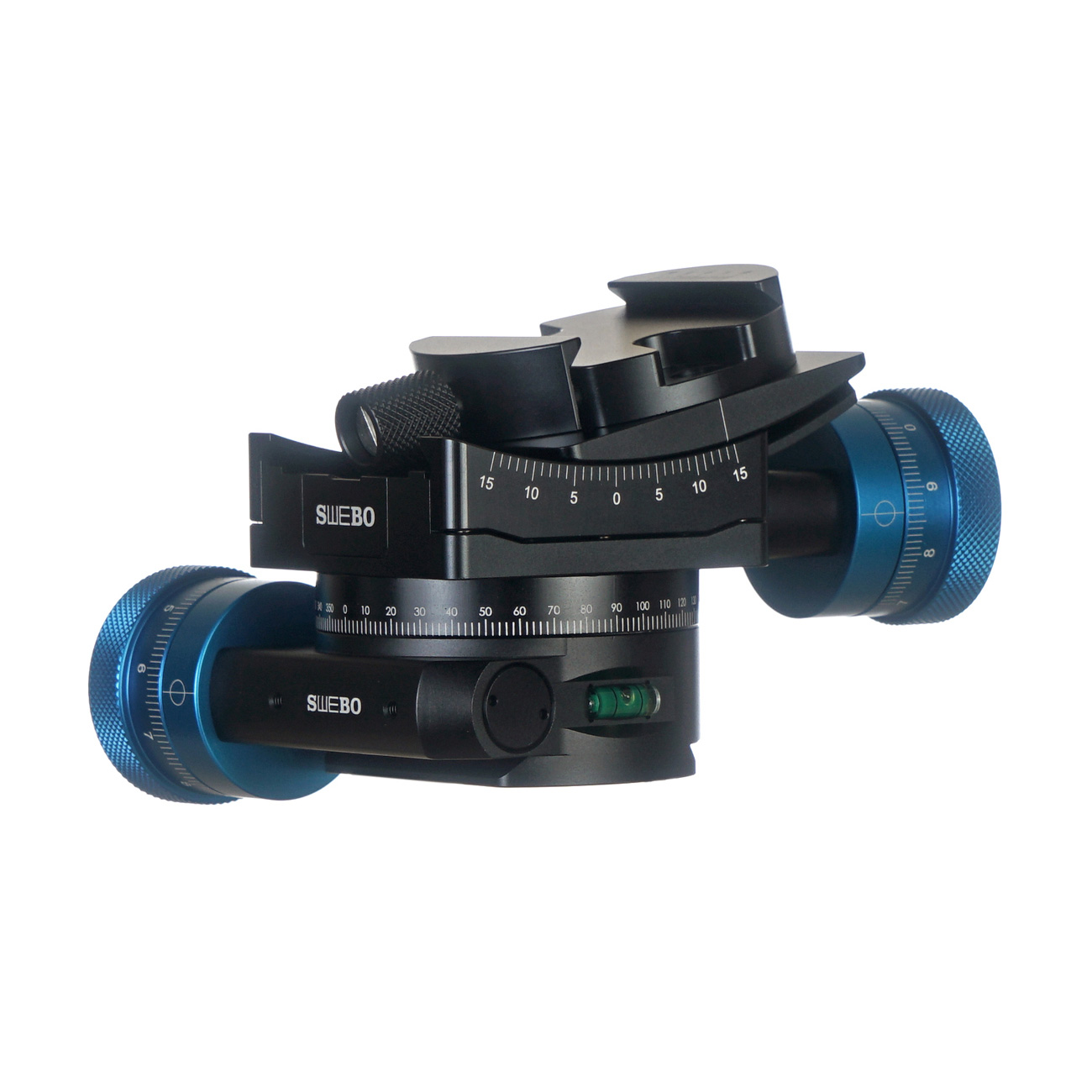

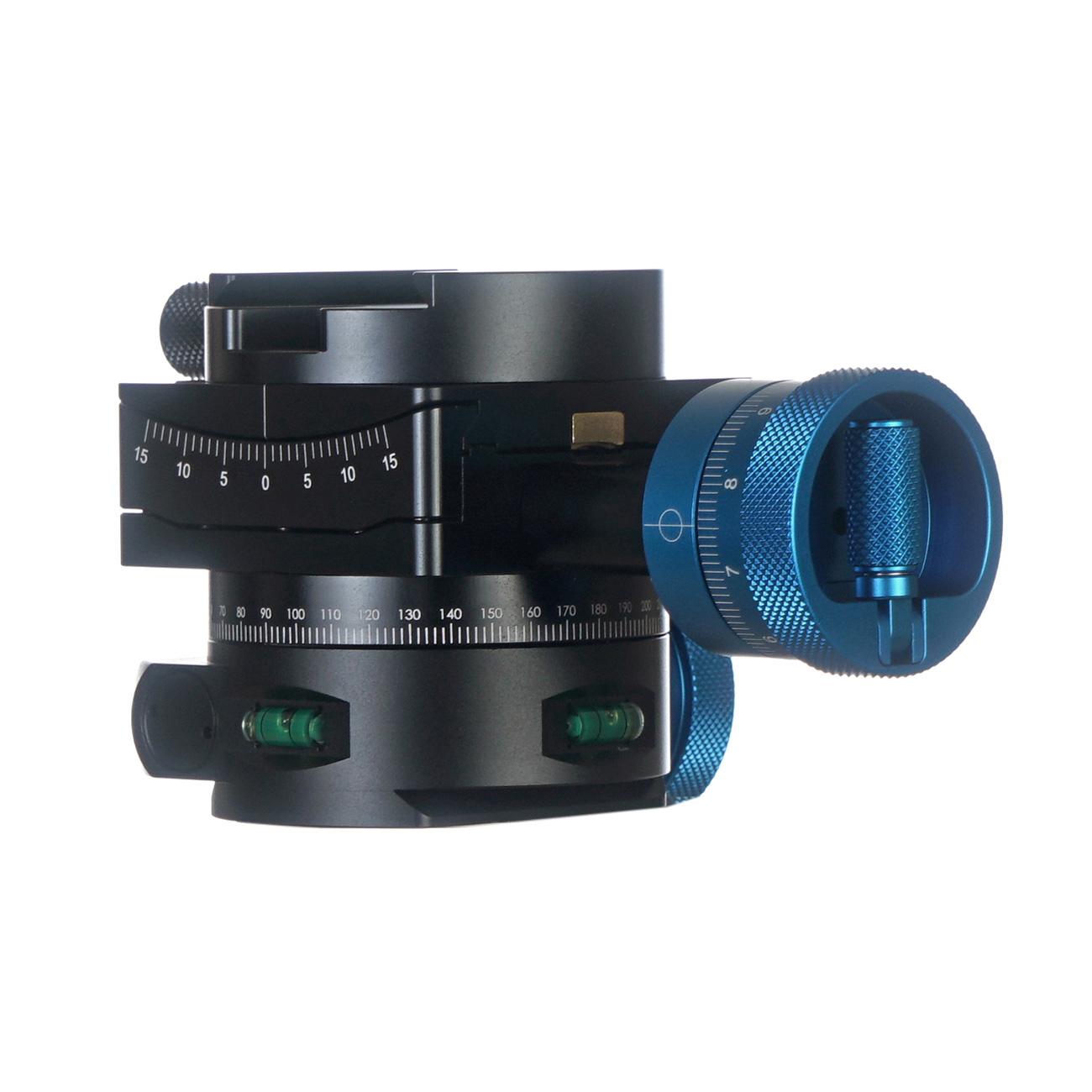

ND16 dispone uno stadio di inclinazione a ingranaggi di ±15° sopra uno stadio di rotazione a ingranaggi. Lo stadio inferiore ruota l’intero gruppo di inclinazione, mentre il comando superiore affina l’angolo della fotocamera per la composizione fotografica, l’inquadratura video e l’allineamento di strumenti ottici. Il campo di rotazione è di 330°.
La trasmissione a vite senza fine autobloccante mantiene la posizione quando la manopola si arresta, senza un blocco separato del movimento.
Le manopole di tipo micrometrico dividono ogni giro in 100 graduazioni uguali per osservare e controllare piccoli aggiustamenti. Apri la manovella per una rotazione più rapida o usa il bordo zigrinato per il controllo fine. La manovella ripiegata conserva il profilo circolare della manopola e una superficie di presa continua.
Sullo stadio panoramico, un giro della manopola produce 6° di rotazione, con 0,06° per divisione.
Il morsetto superiore accetta piastre di tipo Arca. È inclusa una piastra a sgancio rapido da 60 mm. La base ha una coda di rondine di tipo Arca e un attacco filettato da 3/8 di pollice; un adattatore di filettatura permette il collegamento da 1/4 di pollice.
Specifiche
| Carico massimo consigliato | 10 kg |
| Corsa di inclinazione | ±15° su un asse |
| Corsa panoramica | 330° |
| Dimensioni (L × P × A) | 129 × 110 × 71.5 mm |
Non richiede manutenzione nell’uso normale; non occorrono olio o grasso aggiuntivi. Fotocamere, obiettivi e altre attrezzature di supporto mostrate non sono inclusi.
