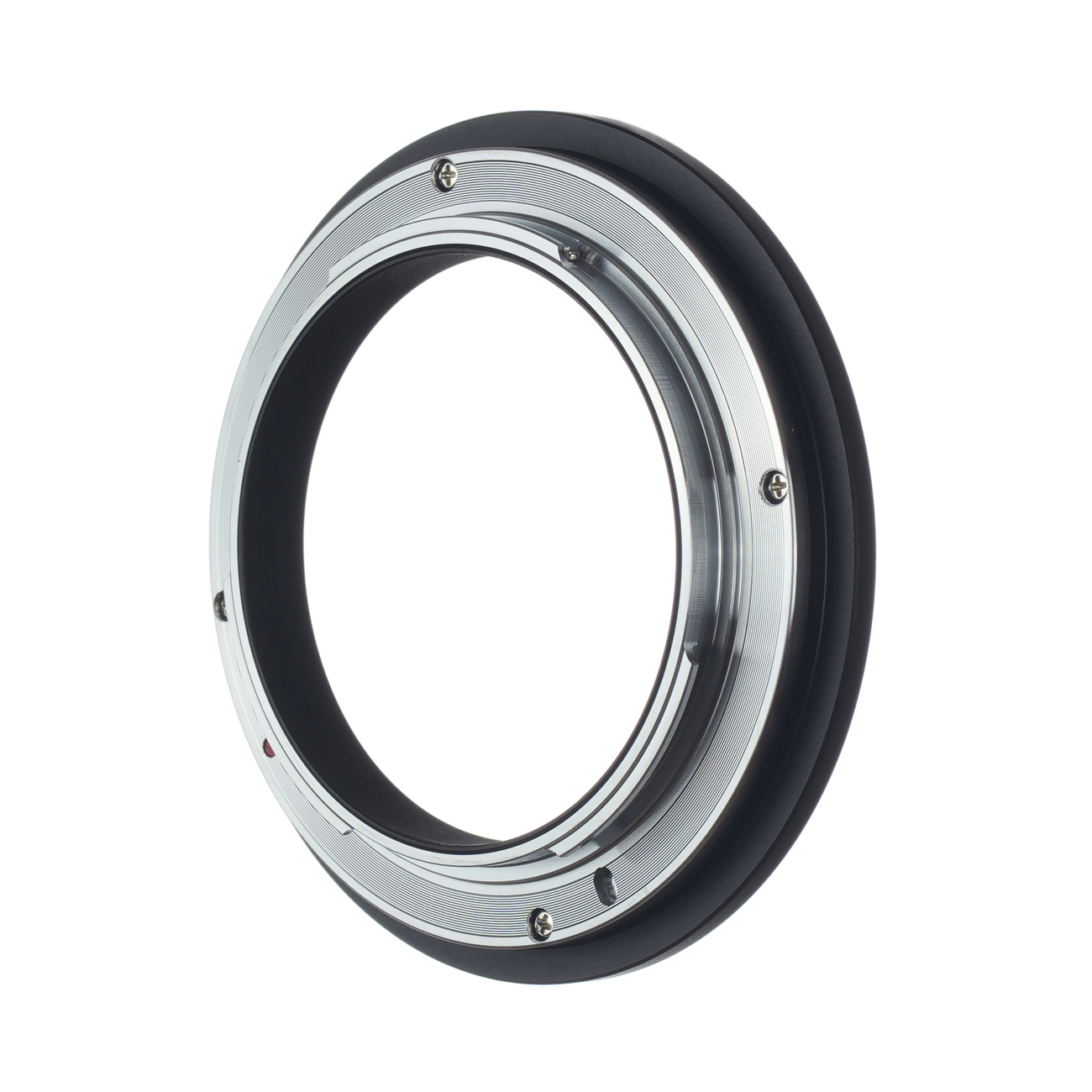

S2130 è il supporto a baionetta lato fotocamera per corpi mirrorless medio formato Hasselblad del sistema X con attacco XCD su mini banchi ottici SWEBO. Collega il corpo al gruppo posteriore tramite un soffietto Tipo 2; la piattaforma scelta determina i movimenti disponibili.
Attacco fotocamera e soffietto
Scegli questo supporto per corpi macchina Hasselblad X. I dorsi digitali Hasselblad CFV utilizzano DF-V66 e soffietto Type 3. Il supporto è in lega di alluminio e rame, con interno opaco per ridurre i riflessi parassiti. Type 2 identifica il collegamento posteriore del soffietto, non la sua lunghezza.
Orientamento e configurazione modulare
La rotazione e il bloccaggio posteriori del sistema permettono di cambiare di 90° tra orientamento orizzontale e verticale. I supporti a baionetta dello stesso tipo possono condividere un soffietto. Per passare a un altro tipo occorrono il supporto e il soffietto corrispondenti; l’interfaccia anteriore delle piastre portaobiettivi resta comune.
Configurazione
Piattaforma fotografica, soffietto, piastra portaobiettivi, obiettivo e corpo macchina sono configurati separatamente. I sistemi completi nelle fotografie mostrano il supporto in uso.
Verifica la configurazione ottica
Il supporto offre un collegamento meccanico del corpo macchina, non il controllo elettronico. Funzionamento dell’otturatore, fuoco all’infinito e movimenti utilizzabili dipendono da fotocamera, distanza tra flangia e piano immagine dell’obiettivo, spazio posteriore, cerchio d’immagine ed estensione del soffietto.
