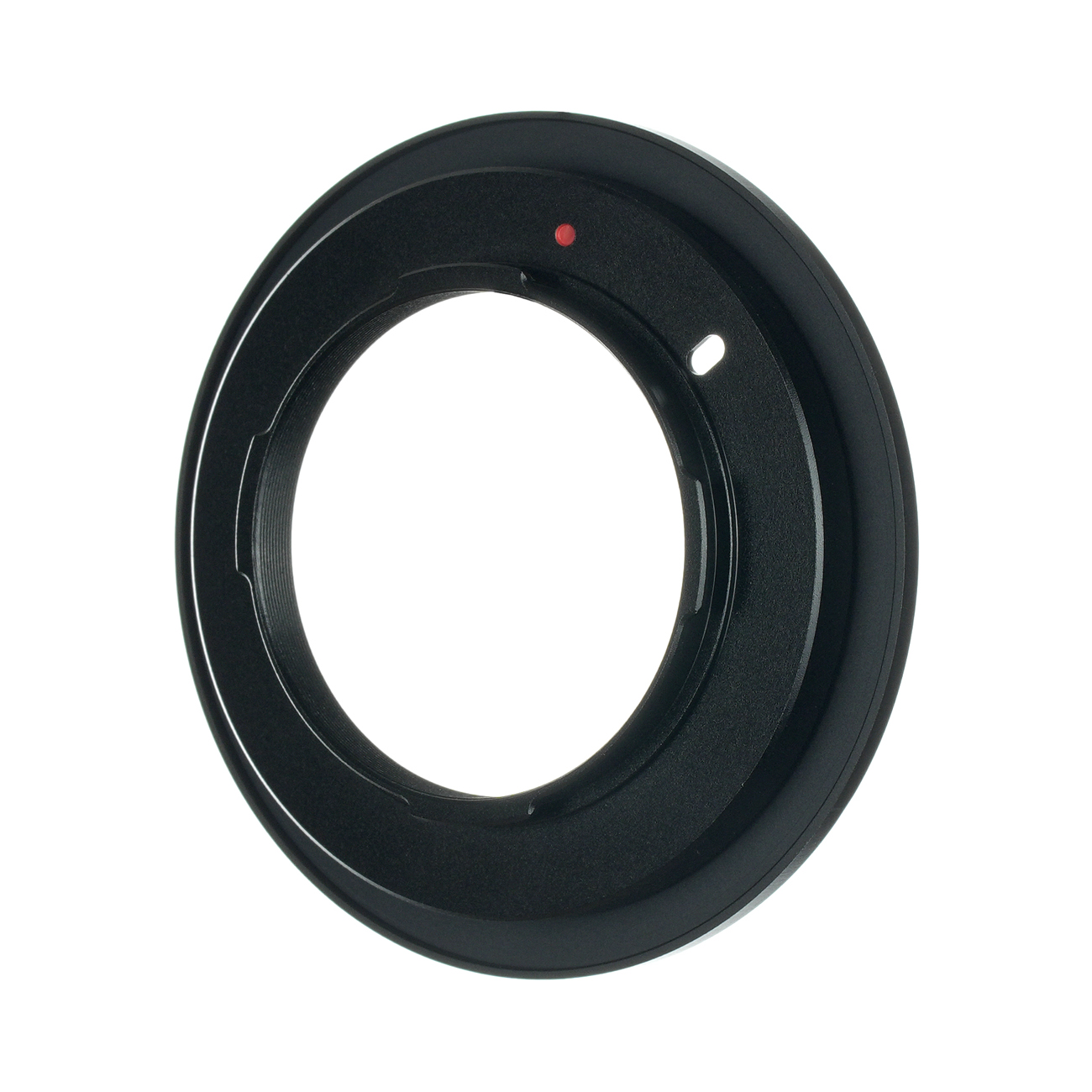

S2195 è il supporto a baionetta lato fotocamera per corpi mirrorless Panasonic e Leica L-Mount su mini banchi ottici SWEBO. Collega il corpo al gruppo posteriore tramite un soffietto Tipo 2; la piattaforma scelta determina i movimenti disponibili.
Attacco fotocamera e soffietto
Scegli questo supporto per corpi macchina L-Mount. L’interfaccia L-Mount più grande utilizza il soffietto Type 2 anche con corpi full-frame. Il supporto è in lega di alluminio e rame, con interno opaco. Type 2 identifica il collegamento posteriore del soffietto, non la sua lunghezza.
Orientamento e configurazione modulare
La rotazione e il bloccaggio posteriori del sistema permettono di cambiare di 90° tra orientamento orizzontale e verticale. I supporti a baionetta dello stesso tipo possono condividere un soffietto. Per passare a un altro tipo occorrono il supporto e il soffietto corrispondenti; l’interfaccia anteriore delle piastre portaobiettivi resta comune.
Configurazione

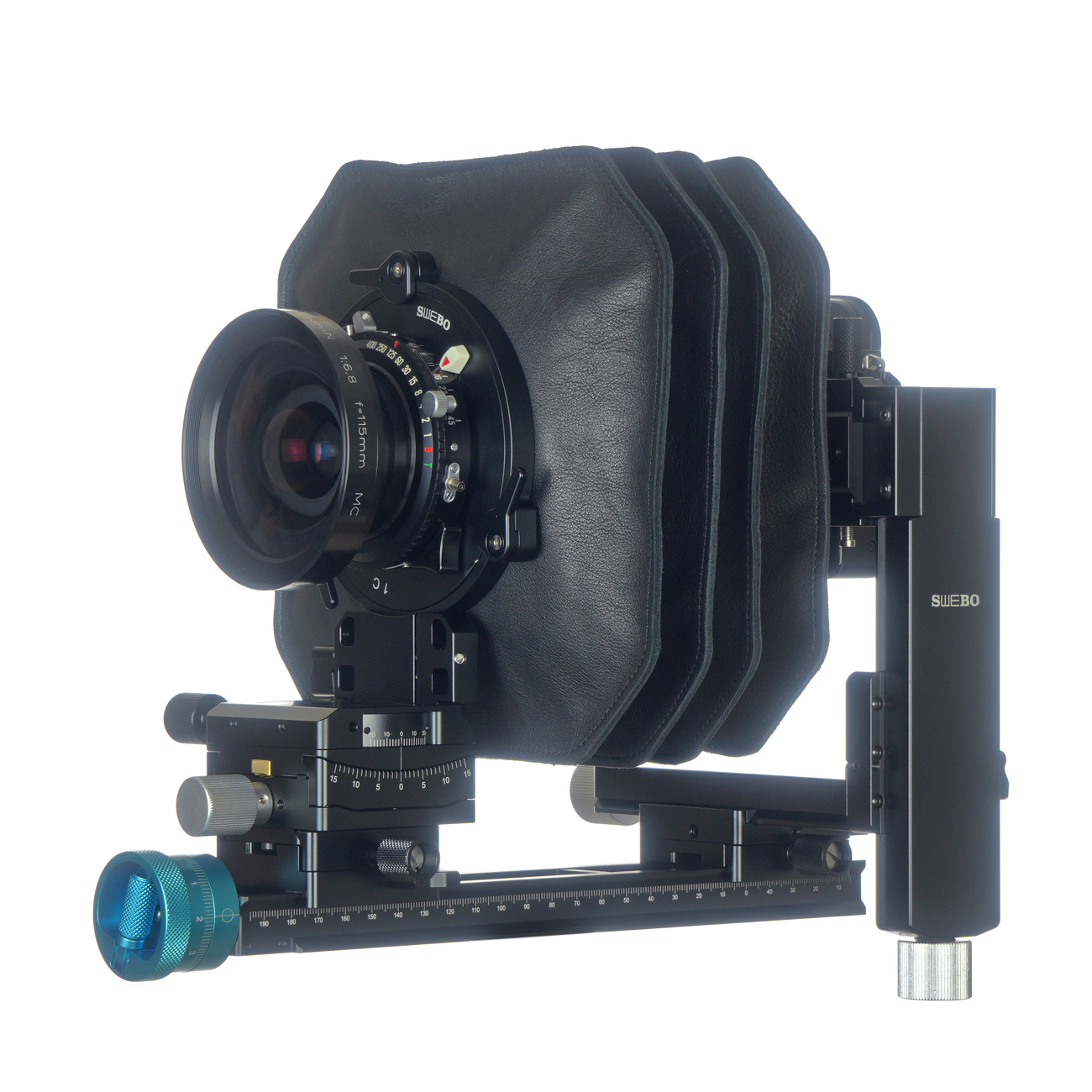

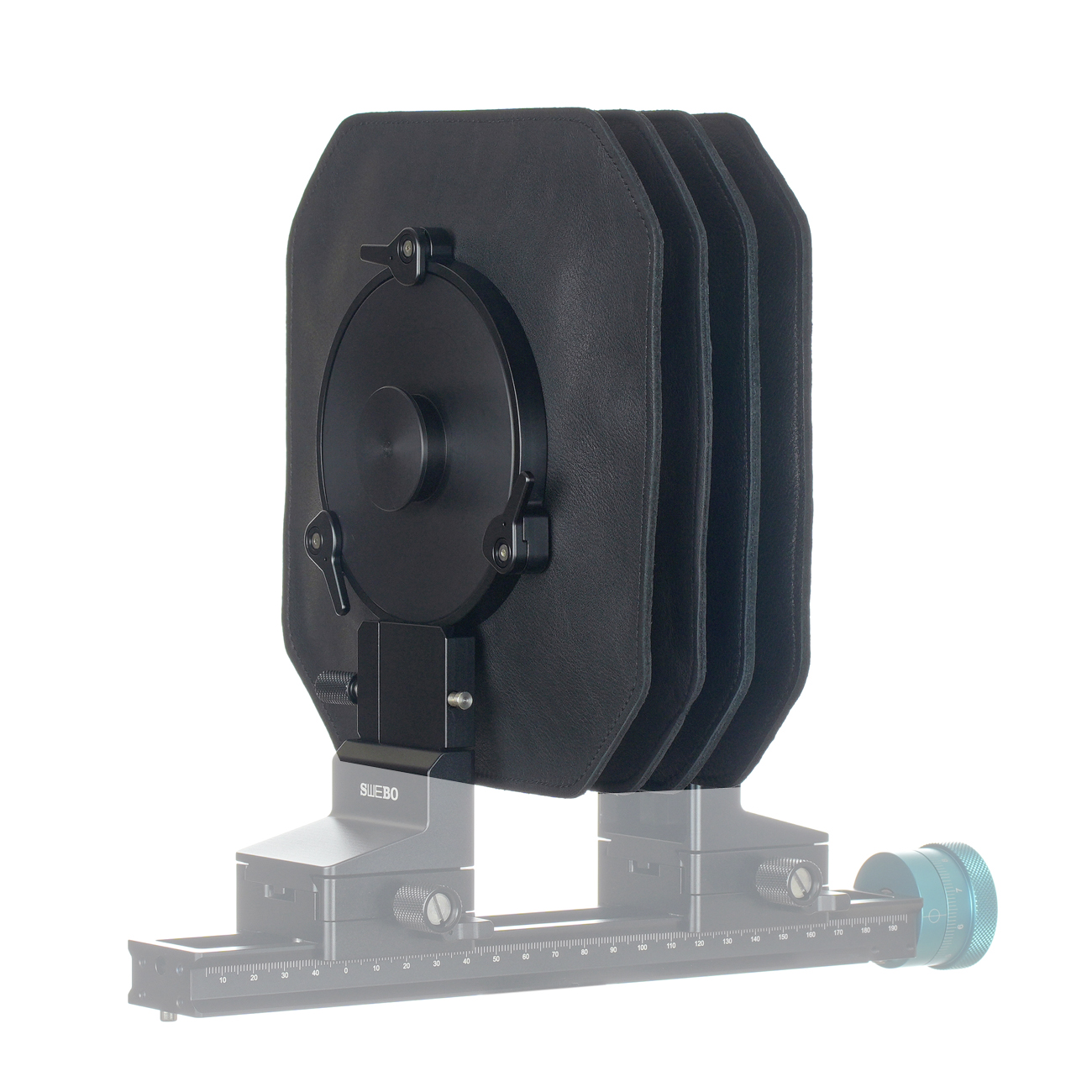

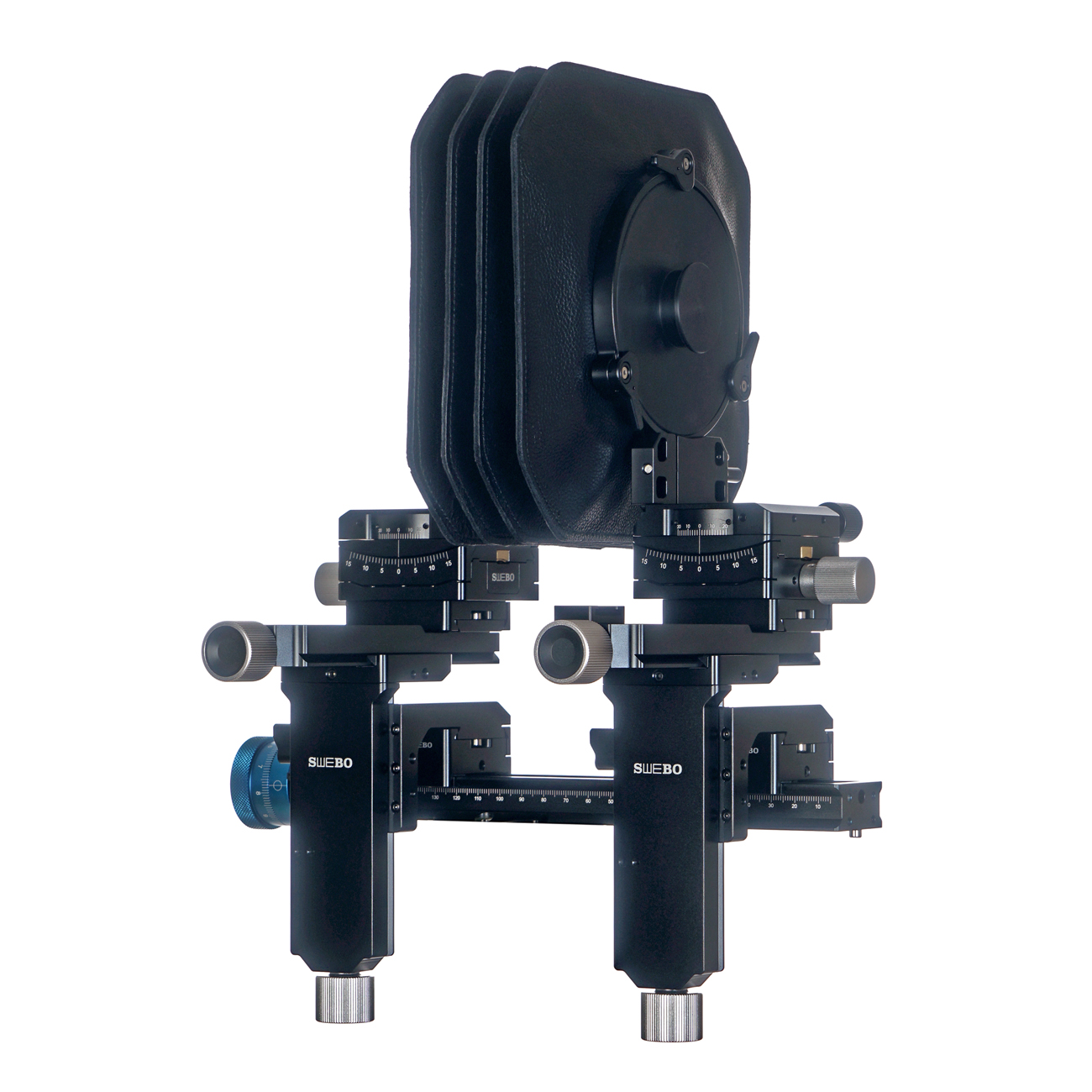

Piattaforma fotografica, soffietto, piastra portaobiettivi, obiettivo e corpo macchina sono configurati separatamente. I sistemi completi nelle fotografie mostrano il supporto in uso.
Verifica la configurazione ottica
Il supporto offre un collegamento meccanico del corpo macchina, non il controllo elettronico. Funzionamento dell’otturatore, fuoco all’infinito e movimenti utilizzabili dipendono da fotocamera, distanza tra flangia e piano immagine dell’obiettivo, spazio posteriore, cerchio d’immagine ed estensione del soffietto.
