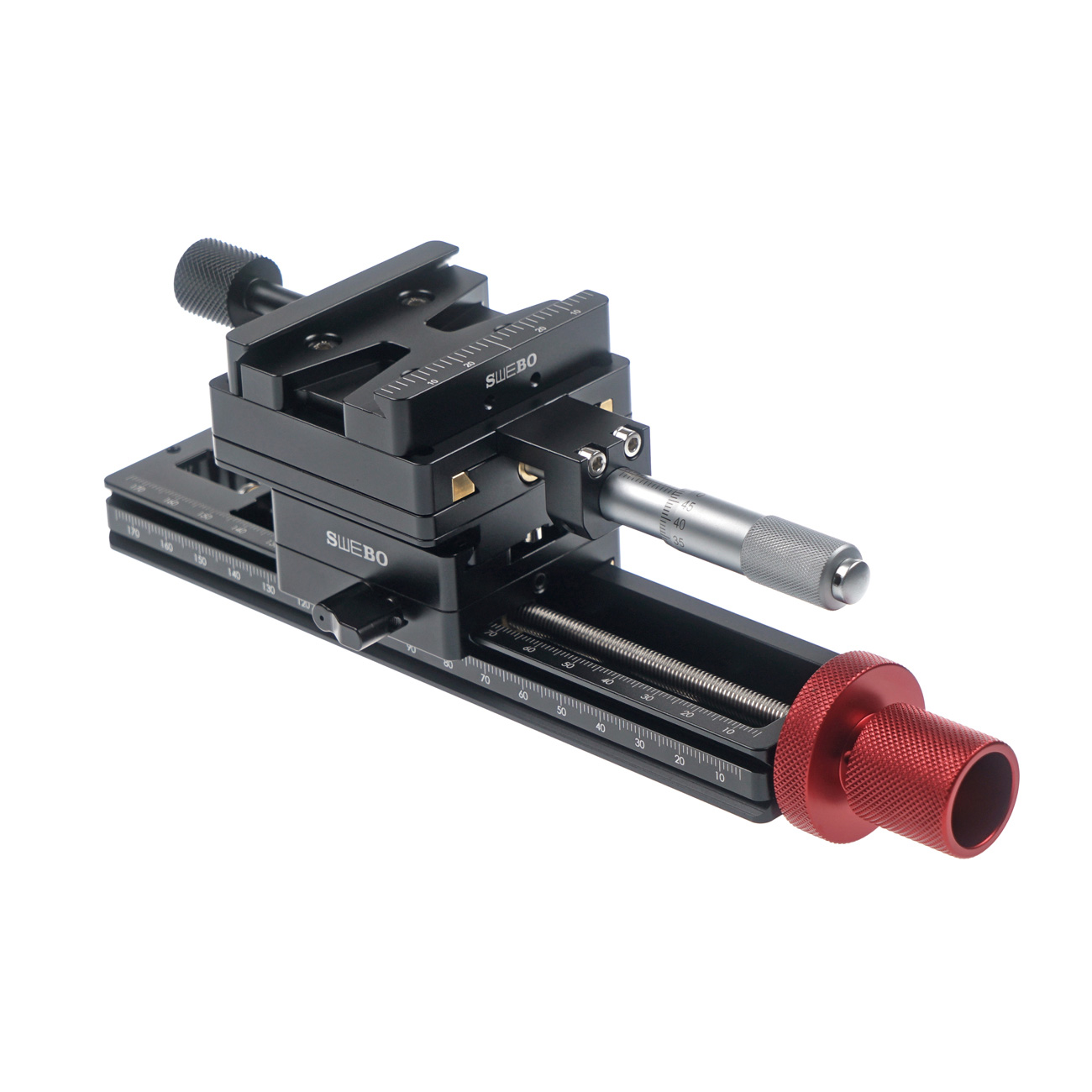

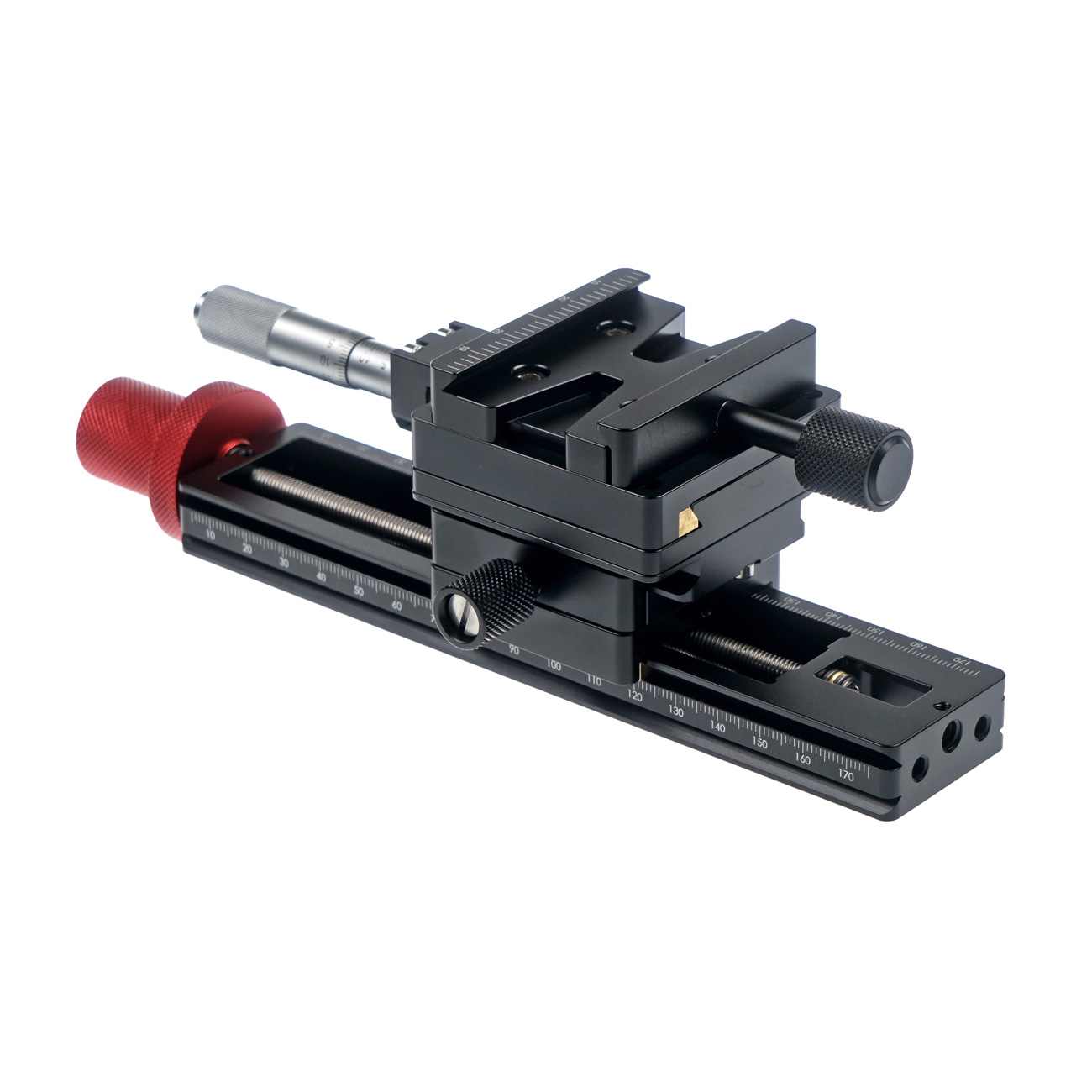

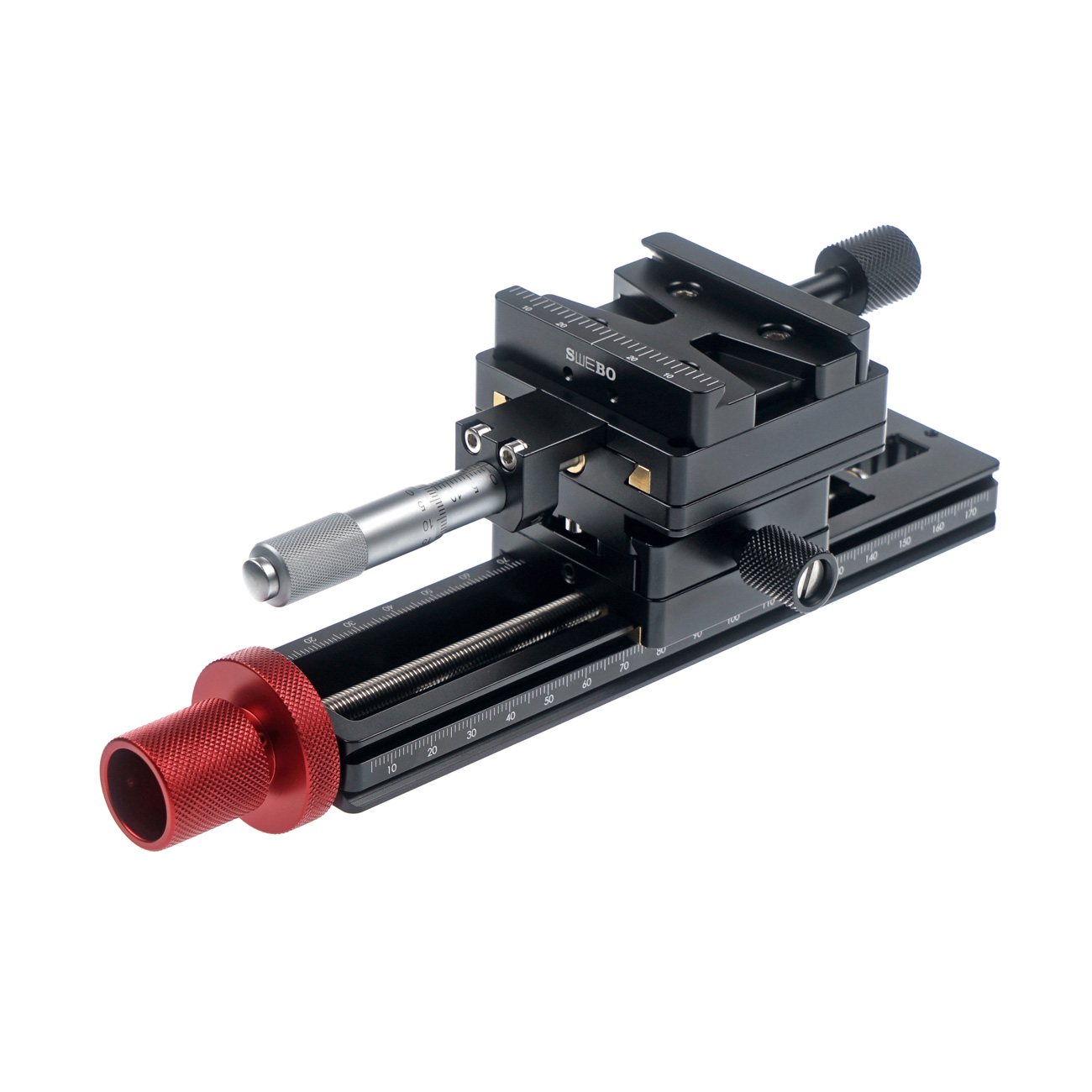

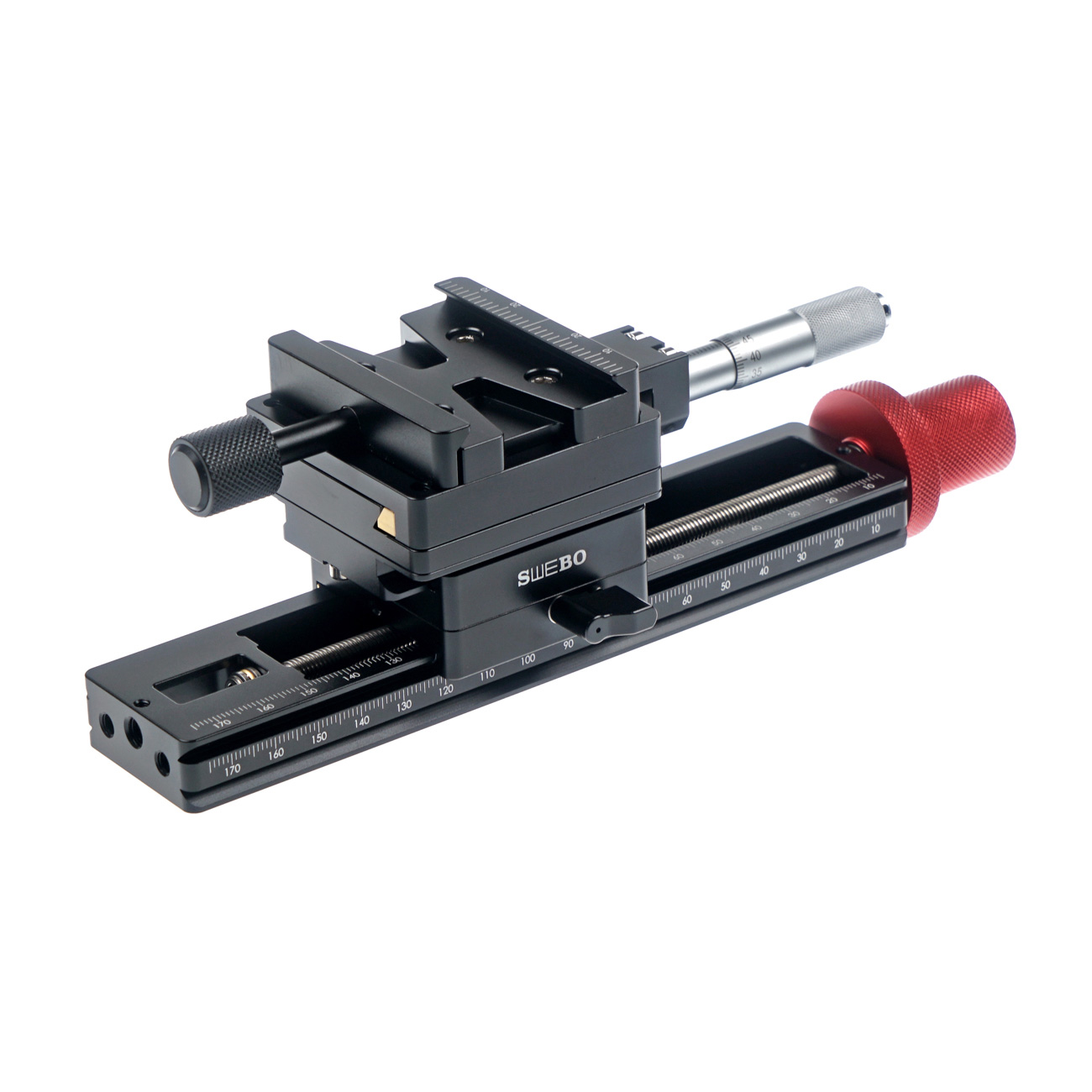

Der DP4 kombiniert eine Mikrometerstufe mit kurzem Verstellweg und eine längere Spindelschiene für Makrofotografie. Stellen Sie mit der unteren Schiene den Aufnahmeabstand ein und führen Sie anschließend mit der oberen Stufe kleinere Focus-Stacking-Schritte aus.
Obere Mikrometerstufe
Die obere Stufe bietet 25 mm Verstellweg. Ihre mittig angeordnete Mikrometerspindel bewegt sich 0,5 mm pro Umdrehung, mit 0,01 mm Verstellweg pro Skalenteilung. Zwei Umdrehungen ergeben 1 mm Bewegung. Die Skalenteilungen dienen als Referenz für manuelle Positionierung, nicht als gemessene Positioniergenauigkeit.
Untere Positionierschiene
Die untere Stufe bietet 120 mm Verstellweg über eine Trapezgewindespindel mit 4 mm Steigung. Der gerändelte Einstellknopf mit zwei Durchmessern bietet zwei Griffgrößen am selben Antrieb; er verändert nicht die mechanische Übersetzung.
Aufbau und Befestigung

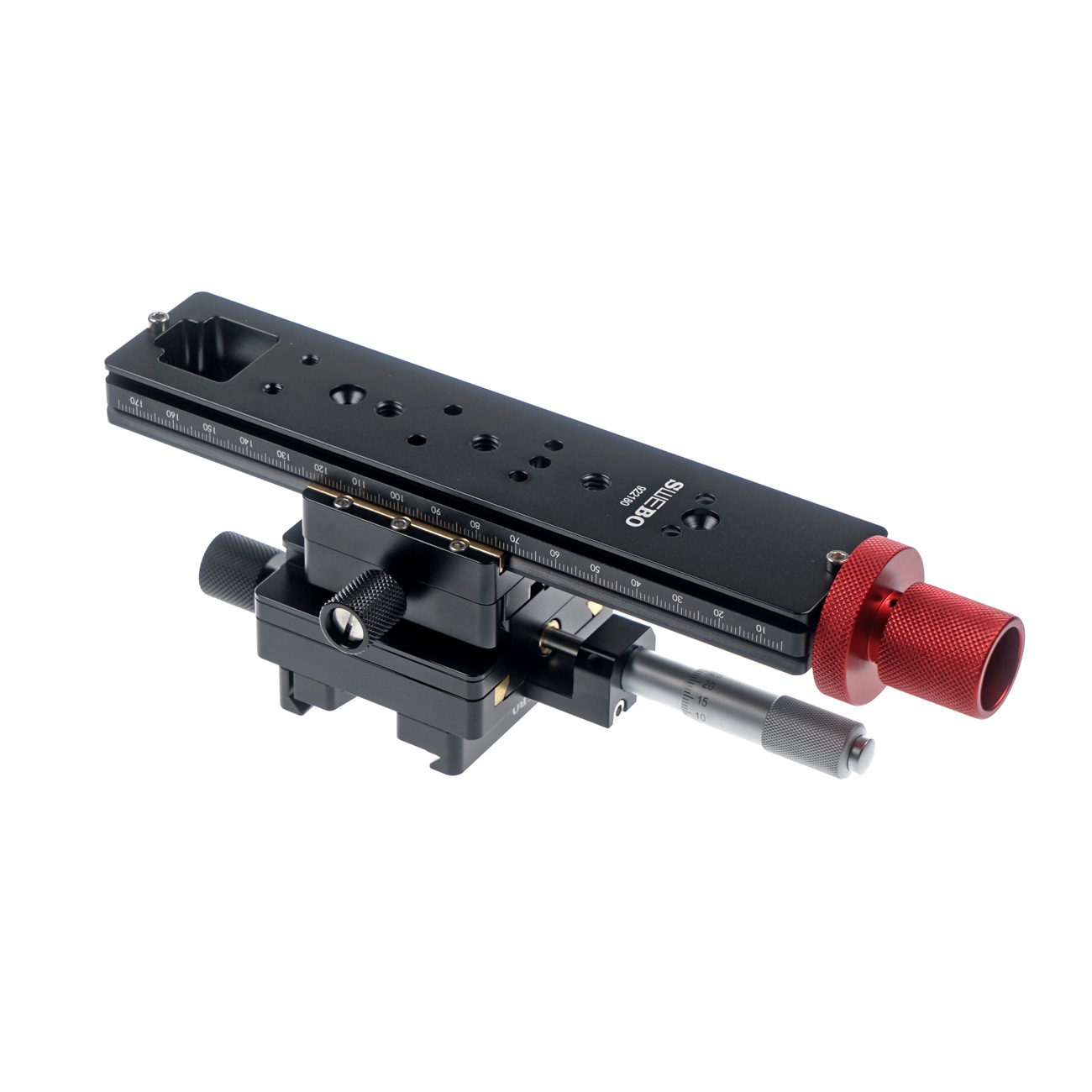

Der Hauptkörper besteht aus Aluminiumlegierung, die Antriebskomponenten aus Edelstahl und Kupfer. Die obere Arca-kompatible Klemmung kann abgenommen und um 90° versetzt montiert werden, gesichert durch vier M4-Edelstahlschrauben. Der untere Anschluss im Arca-Stil passt zu kompatiblen Stativköpfen; drei 1/4-20-Gewindebohrungen bieten zusätzliche Basis-Befestigungspositionen.
Technische Daten
| Oberer Verstellweg | 25 mm |
| Unterer Verstellweg | 120 mm |
| Obere Mikrometerspindel-Steigung | 0,5 mm pro Umdrehung |
| Oberer Skalenschritt | 0,01 mm pro Teilung |
| Untere Gewindespindel | 4 mm pro Umdrehung |
| Abmessungen | 216 × 83 × 68 mm |
| Gewicht | 660 g |
