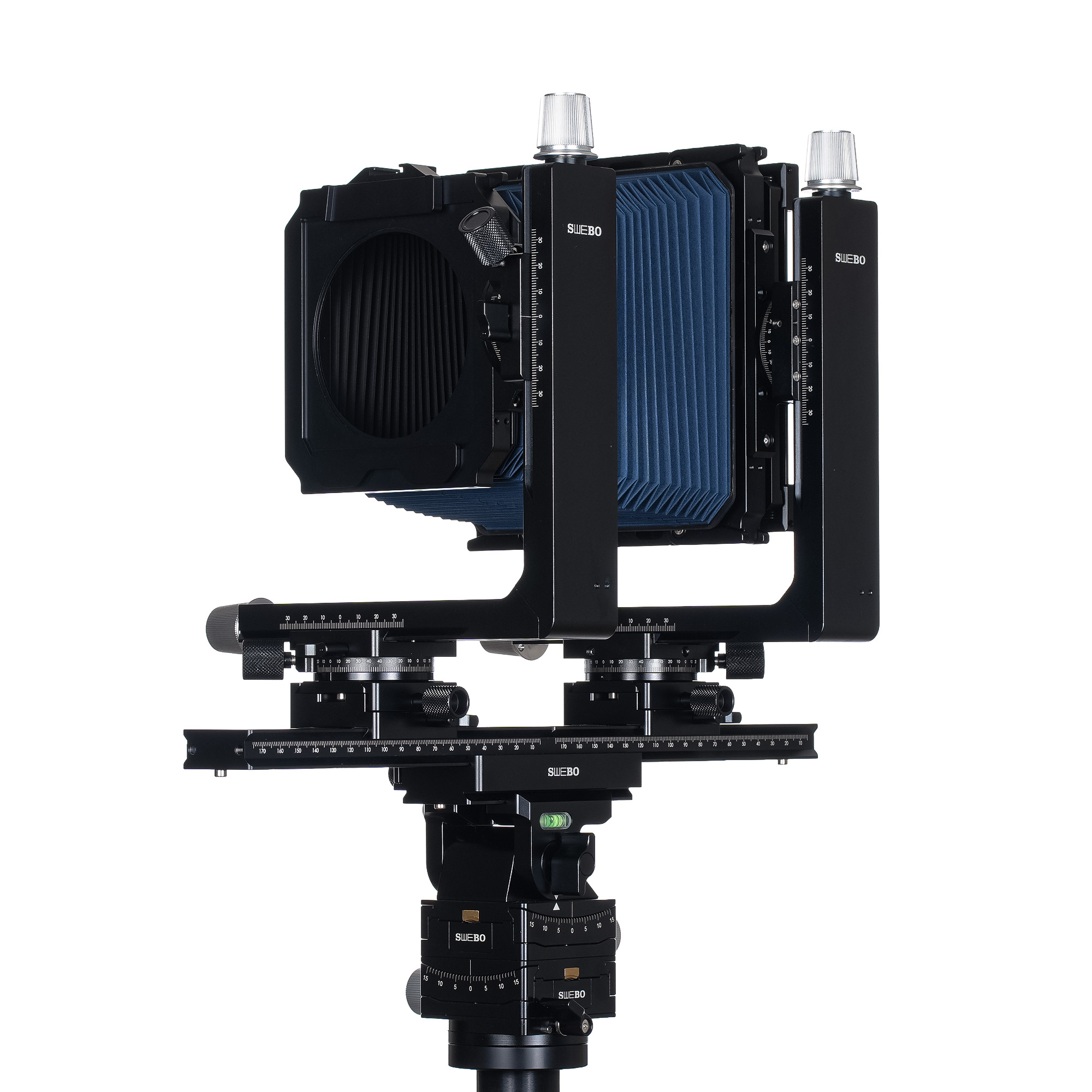

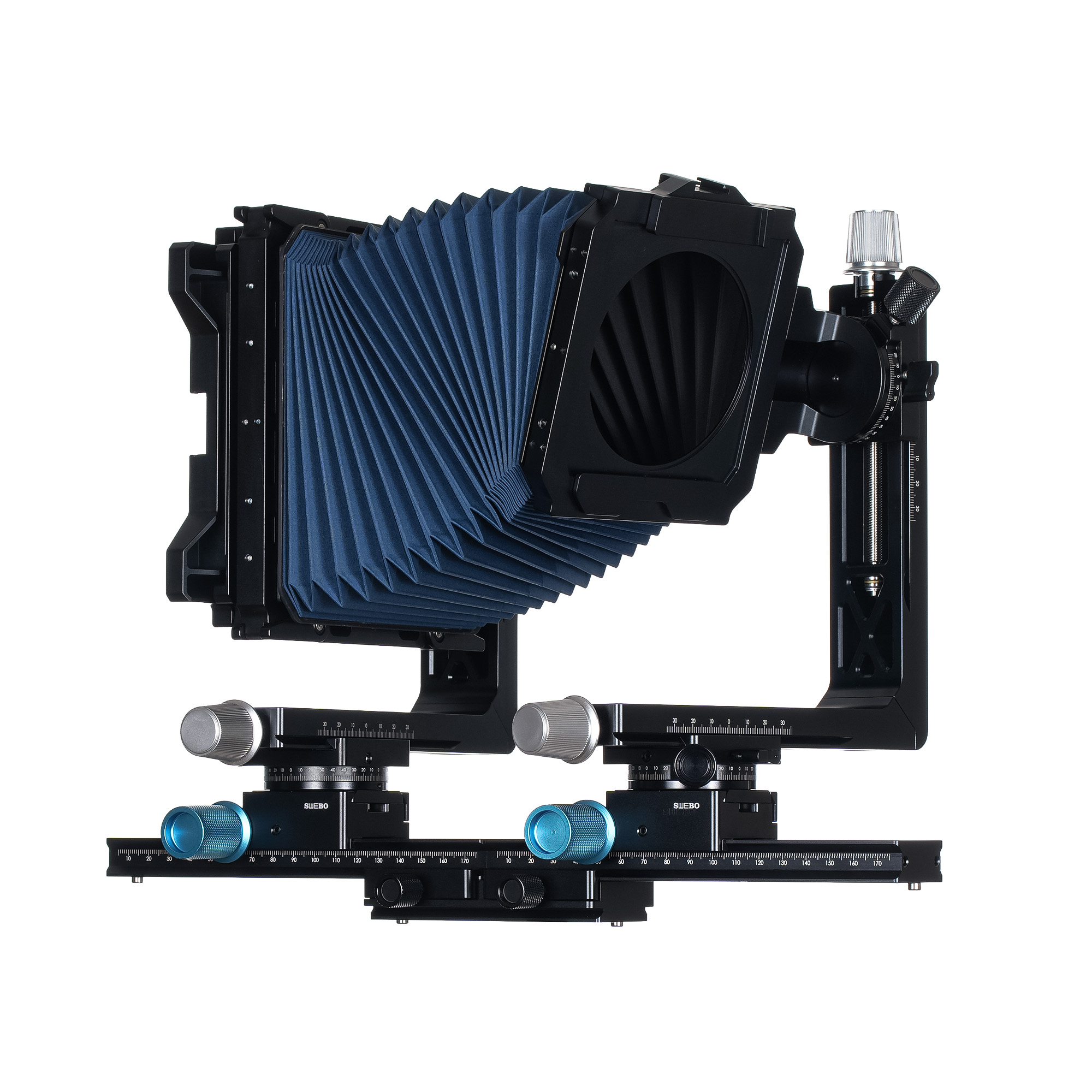

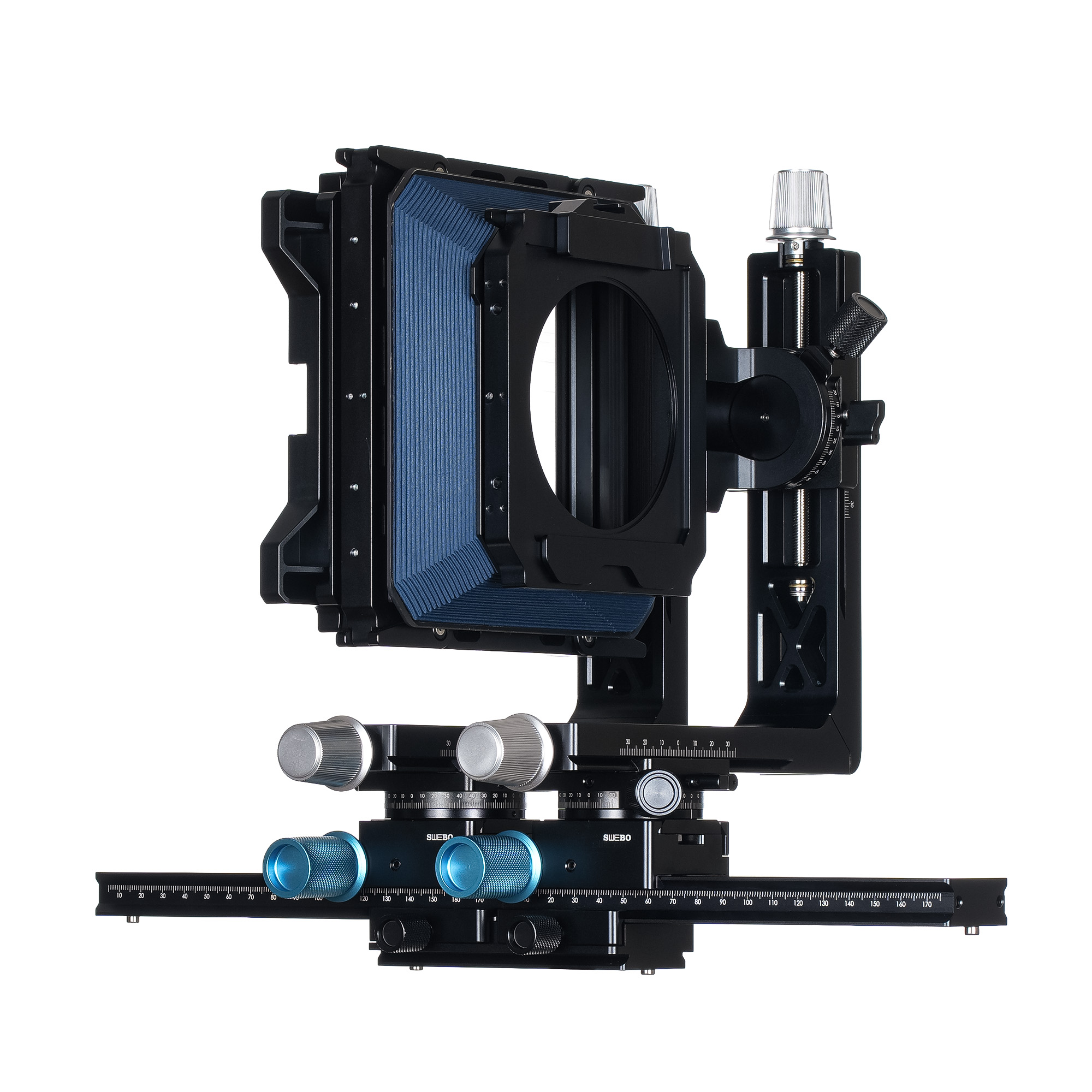

Getrennte Steuerung von Bildausschnitt und Fokus für Architektur-, Landschafts- und Stilllebenfotografie. Beide Standarten bieten ±35 mm horizontalen Shift und Hoch-/Tiefshift über Drehknöpfe und Spindeltriebe mit 4 mm Vorschub pro Umdrehung. Lösen Sie den Arretierhebel vor der Verstellung; die Position hält auch ohne Arretierung und lässt sich zusätzlich sichern. Neigung und Schwenkung um die Mittelachse werden von Hand eingestellt und anschließend arretiert. Nutzbare Winkel hängen von Balgen, Auszug und Freiraum ab.
Fokussierbedienung
Beide Standarten fokussieren standardmäßig unabhängig über Zahnstangenantriebe. Eine optionale kundenspezifische Spindelfokussierung bietet 0,04 oder 0,01 mm Verstellweg pro Teilung. Die blauen Einstellknöpfe haben 100 Teilungen pro Umdrehung und klappbare Kurbeln für schnelle Verstellungen oder direkte Feineinstellung. Eingeklappte Kurbeln erhalten das Knopfprofil und den gerändelten Griff. Diese Werte beschreiben Skalenteilungen, keine gemessene Positioniergenauigkeit.
Rückteil- und Objektivanschluss

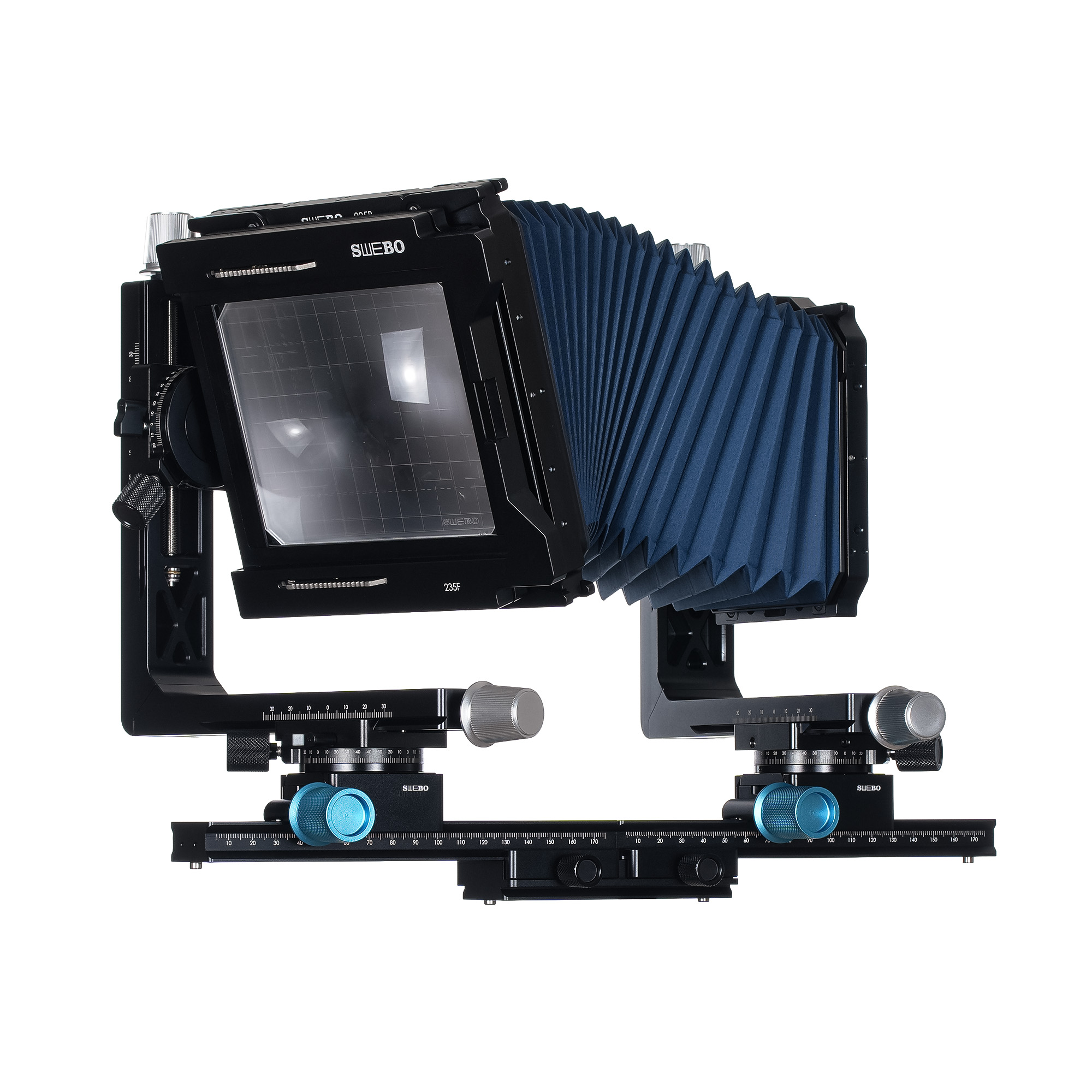

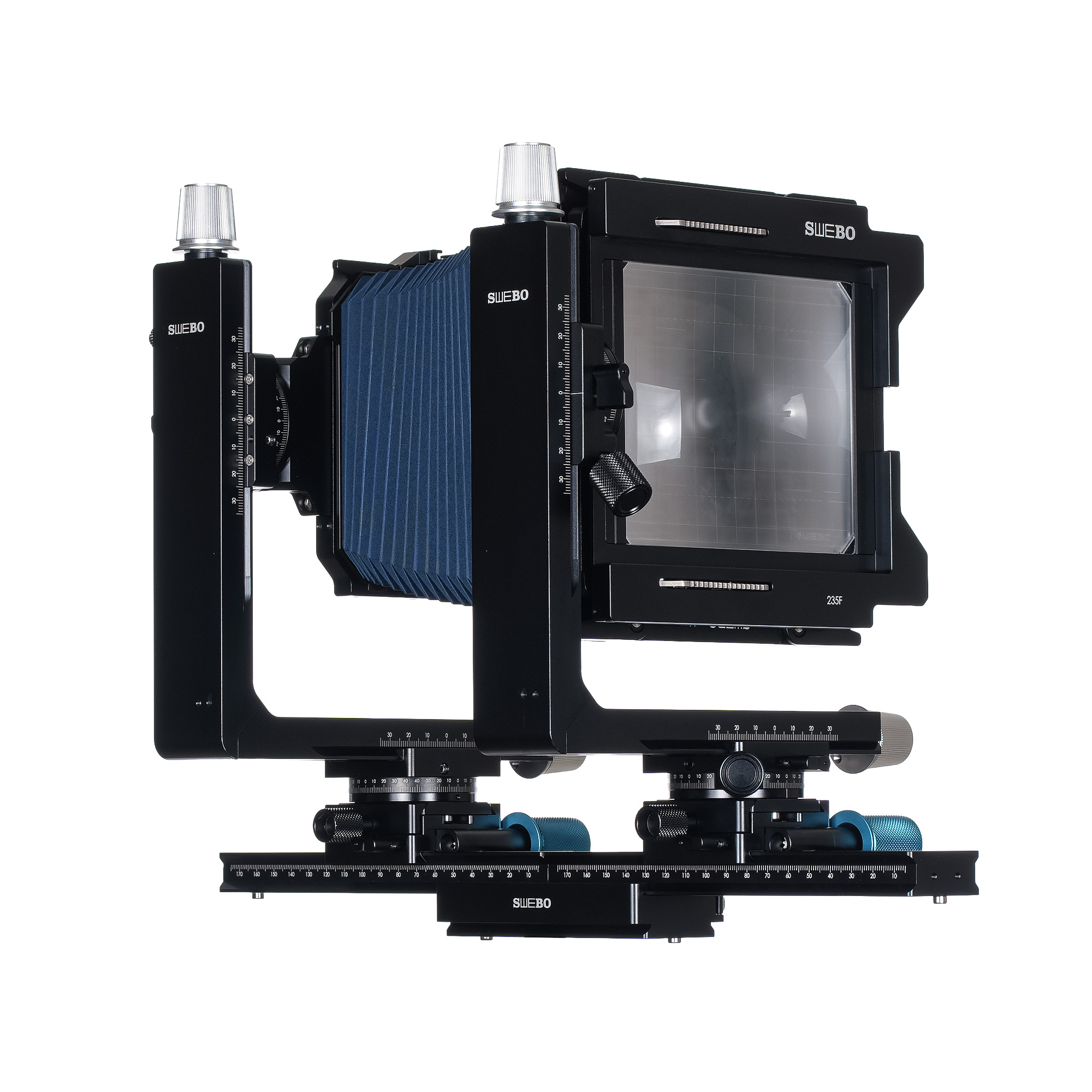

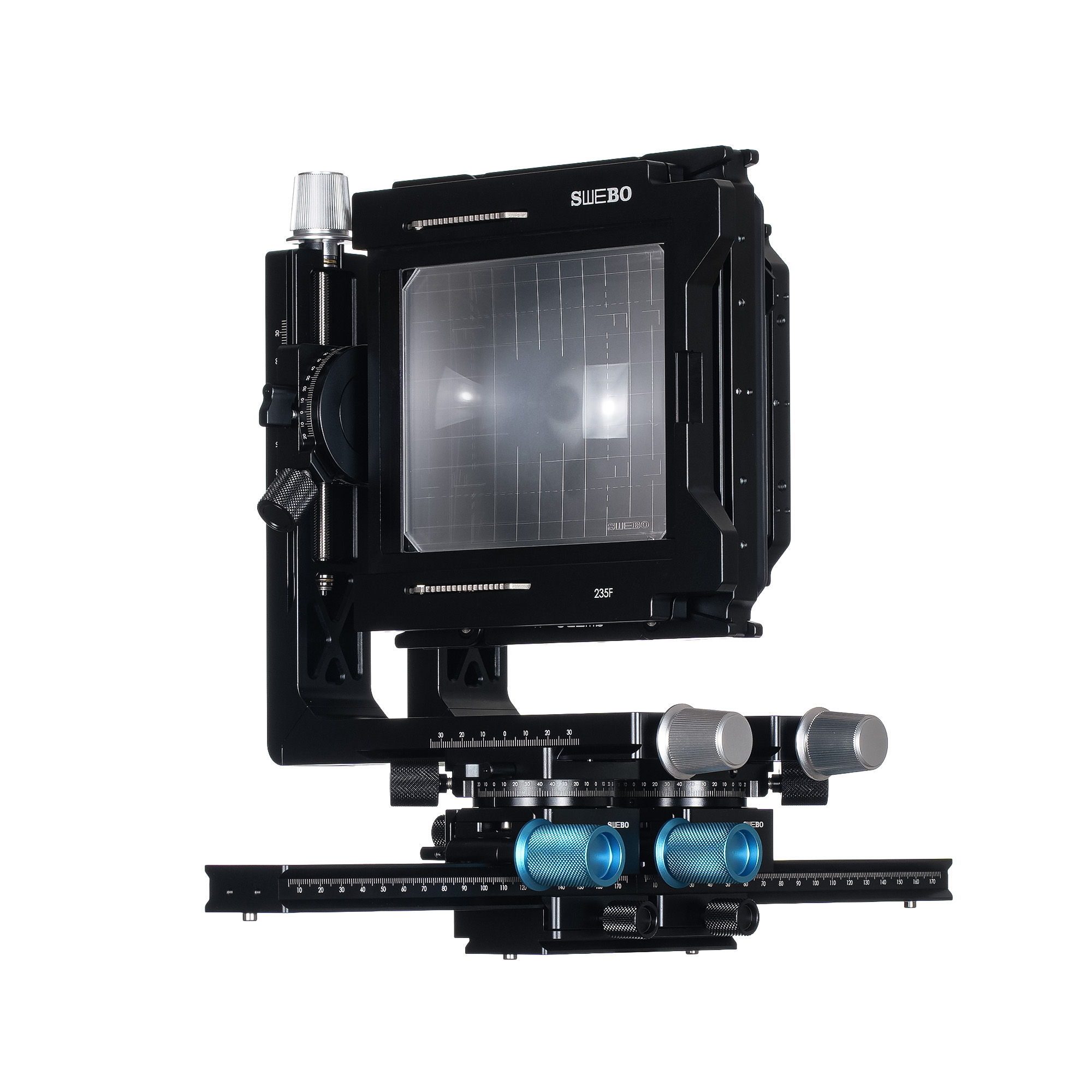

Das Graflok-Rückteil enthält eine Mattscheibeneinheit mit Fresnelscheibe. Zum Wechsel der Bildausrichtung nehmen Sie das Rückteil ab, drehen es um 90° und setzen es wieder ein. Der standardmäßige Linhof-Objektivplatinenanschluss 96 x 99 mm nimmt versenkte Platinen auf und verdeckt nach vorne gerichtete Schrauben; interne Federelemente bleiben erhalten. Prüfen Sie Bildkreis und Freiraum für die beabsichtigte Konfiguration.
Modularer Aufbau
Zum Verstauen und Wiederaufbauen lässt sich die Kamera ohne Werkzeug in 4 Module zerlegen. Ein schützender Transportkoffer ist enthalten.
Schiene und technische Daten
Die 360 mm Schiene hat eine Arca-Swiss-kompatible Schwalbenschwanzführung, eine 3/8-Zoll- und zwei 1/4-Zoll-Gewindebohrungen.
Gewicht: 3,1 kg, einschließlich Balgen, Einstellscheibenrückteil, Schiene, Basis und weiterer Kamerakomponenten; ohne Objektiv, Objektivplatine, Planfilmkassetten und Stativkopf.
Konfiguration
Standardbalgen sind enthalten; Weitwinkelbalgen sind optional. Objektiv, Objektivplatine, Planfilmkassetten und Stativkopf sind nicht enthalten.
