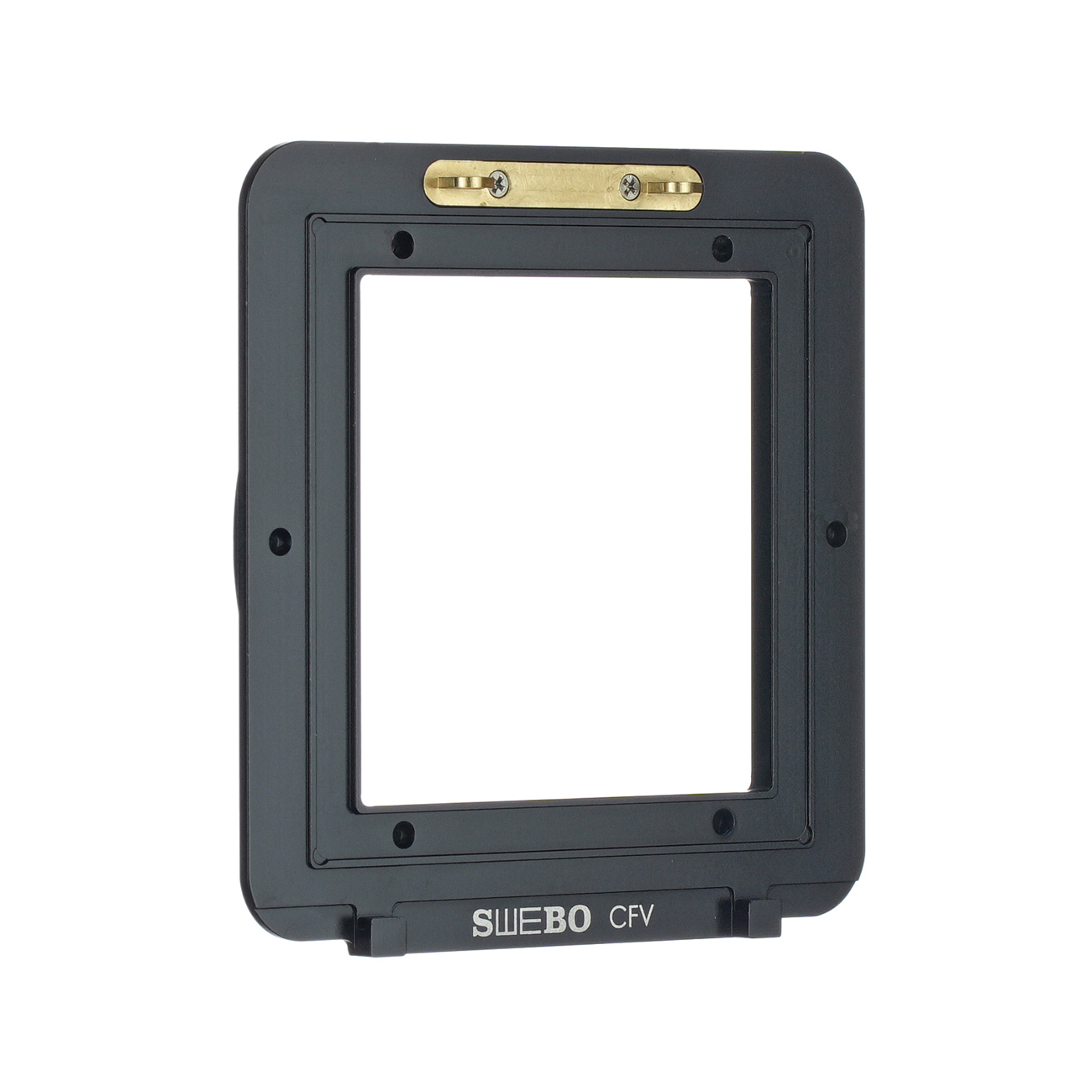

DF-V66 collega dorsi digitali Hasselblad CFV e dorsi a pellicola compatibili con interfaccia del sistema V ai soffietti Tipo 3 di un mini banco ottico SWEBO. Fornisce il collegamento meccanico lato fotocamera; la piattaforma scelta determina i movimenti disponibili.
Compatibilità
Collega il dorso, non un corpo Hasselblad del sistema X, che richiede S2130 e soffietto Tipo 2. Configura il comando di scatto per il dorso specifico.
Soffietto e configurazione del sistema
Richiede un soffietto Tipo 3. Il tipo identifica il collegamento posteriore, non la lunghezza del soffietto.
Una volta montato, il meccanismo di rotazione e bloccaggio posteriore del sistema permette di cambiare di 90° tra orientamento orizzontale e verticale.
Cambio di fotocamera
Gli adattatori dello stesso tipo possono condividere un soffietto. Per passare a un altro tipo occorrono sia il soffietto sia l’adattatore corrispondenti. L’interfaccia anteriore per le piastre portaobiettivi resta comune, permettendo di conservare le piastre compatibili esistenti.
Note sulla configurazione

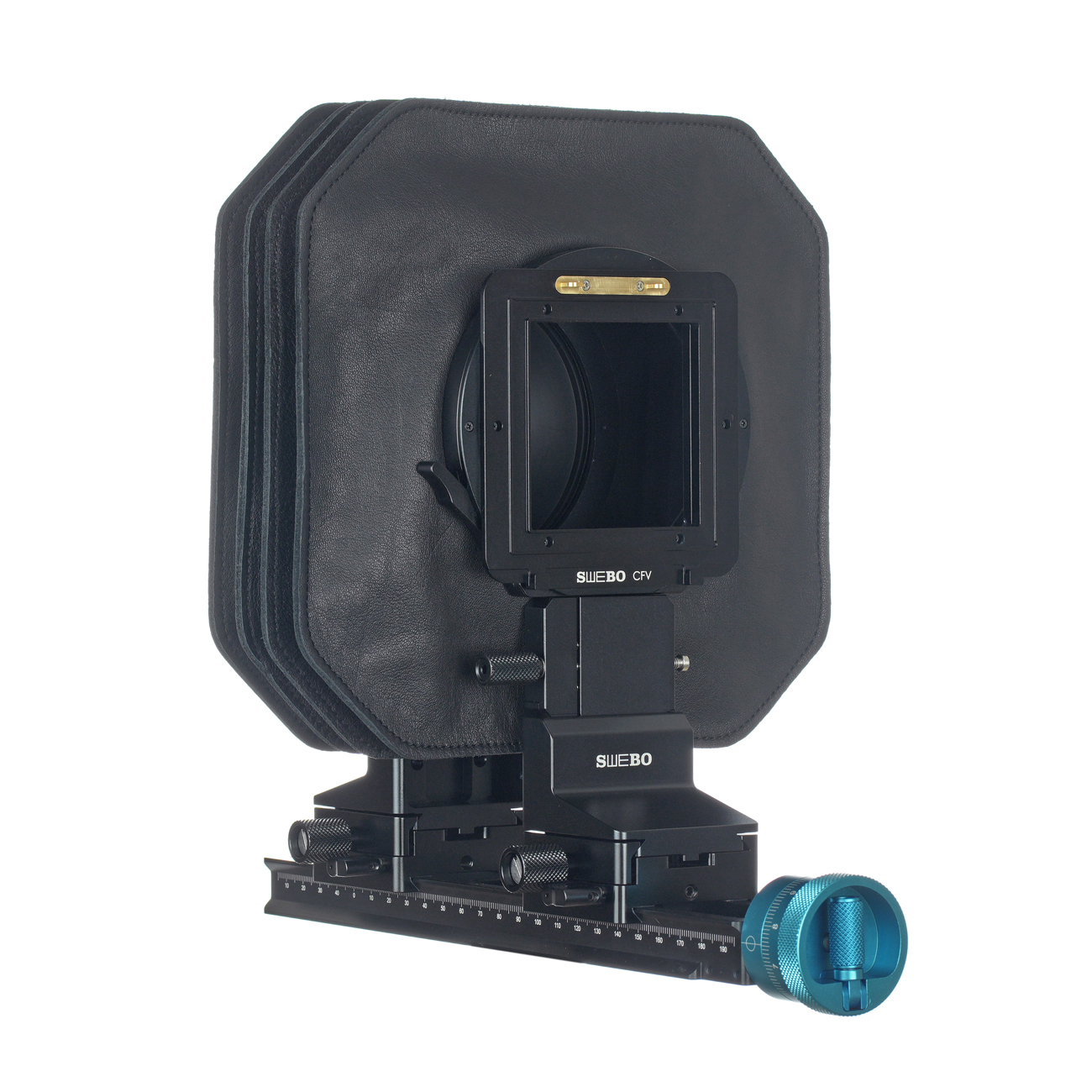

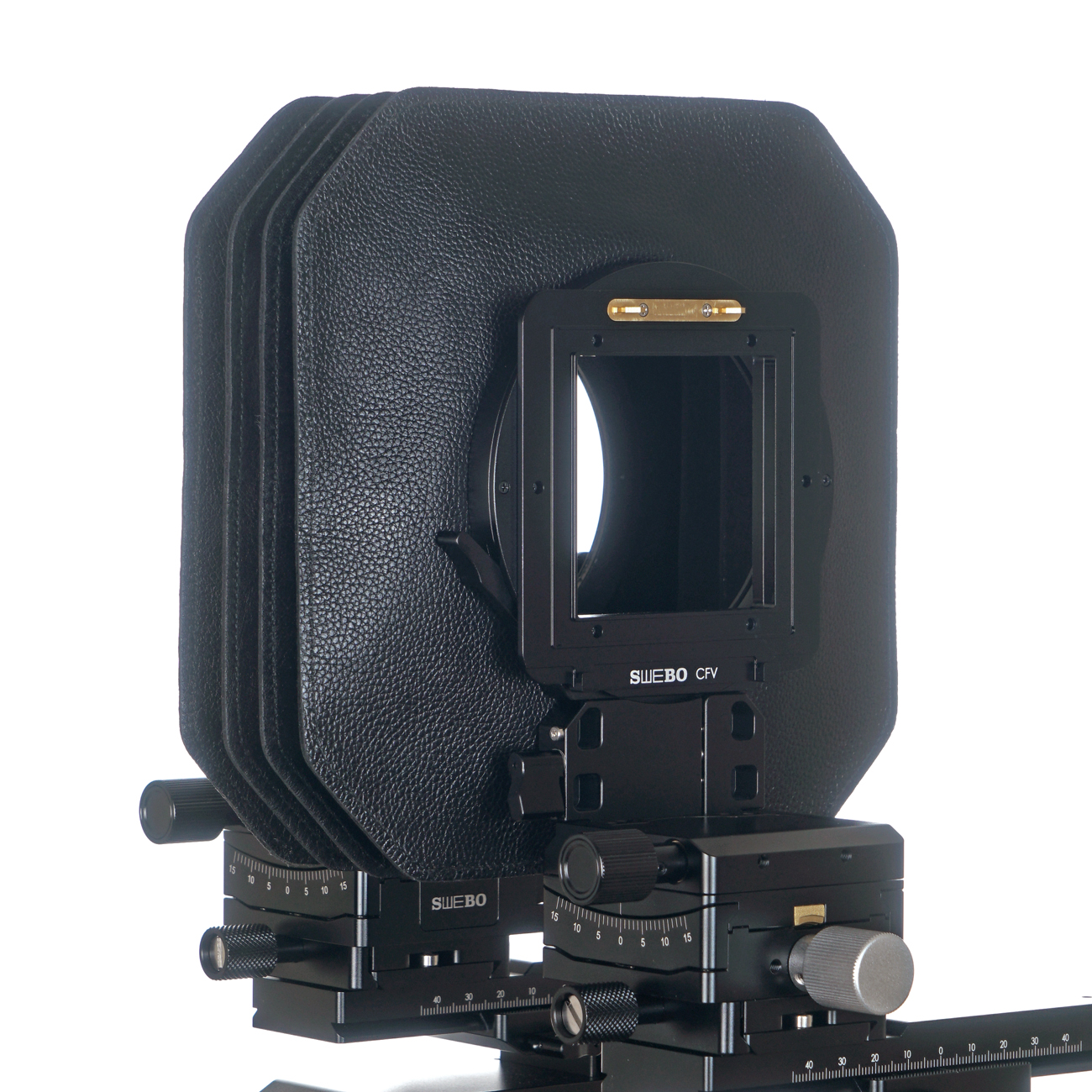

Solo adattatore. Piattaforma fotografica, soffietto, piastra portaobiettivi, obiettivo e fotocamera o dorso sono configurati separatamente. I sistemi completi mostrati illustrano l’utilizzo.
L’accoppiamento meccanico non implica il controllo elettronico. Attivazione dello scatto, fuoco all’infinito e movimenti utilizzabili dipendono da fotocamera o dorso, distanza tra flangia e piano immagine dell’obiettivo, spazio posteriore, cerchio d’immagine ed estensione del soffietto.
