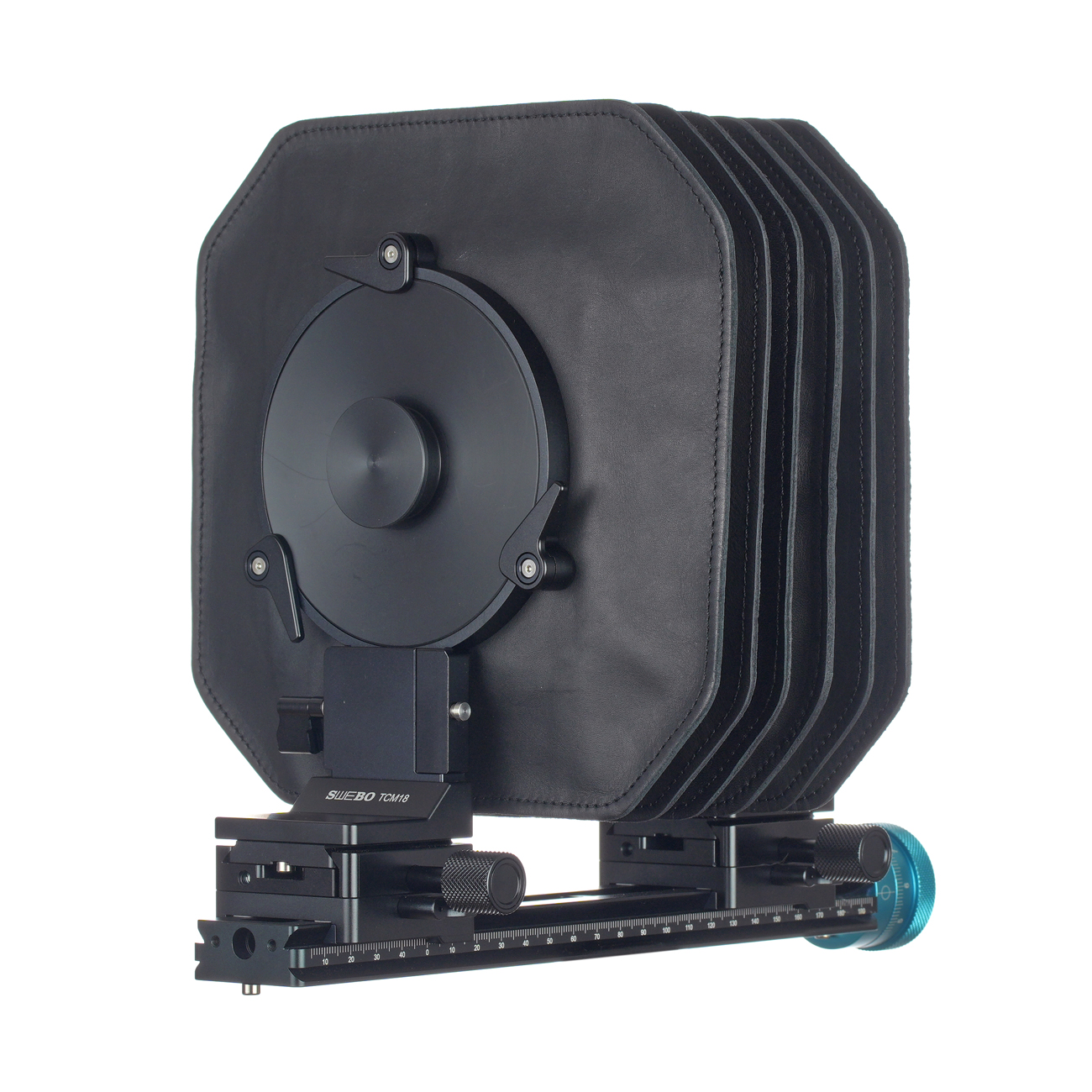

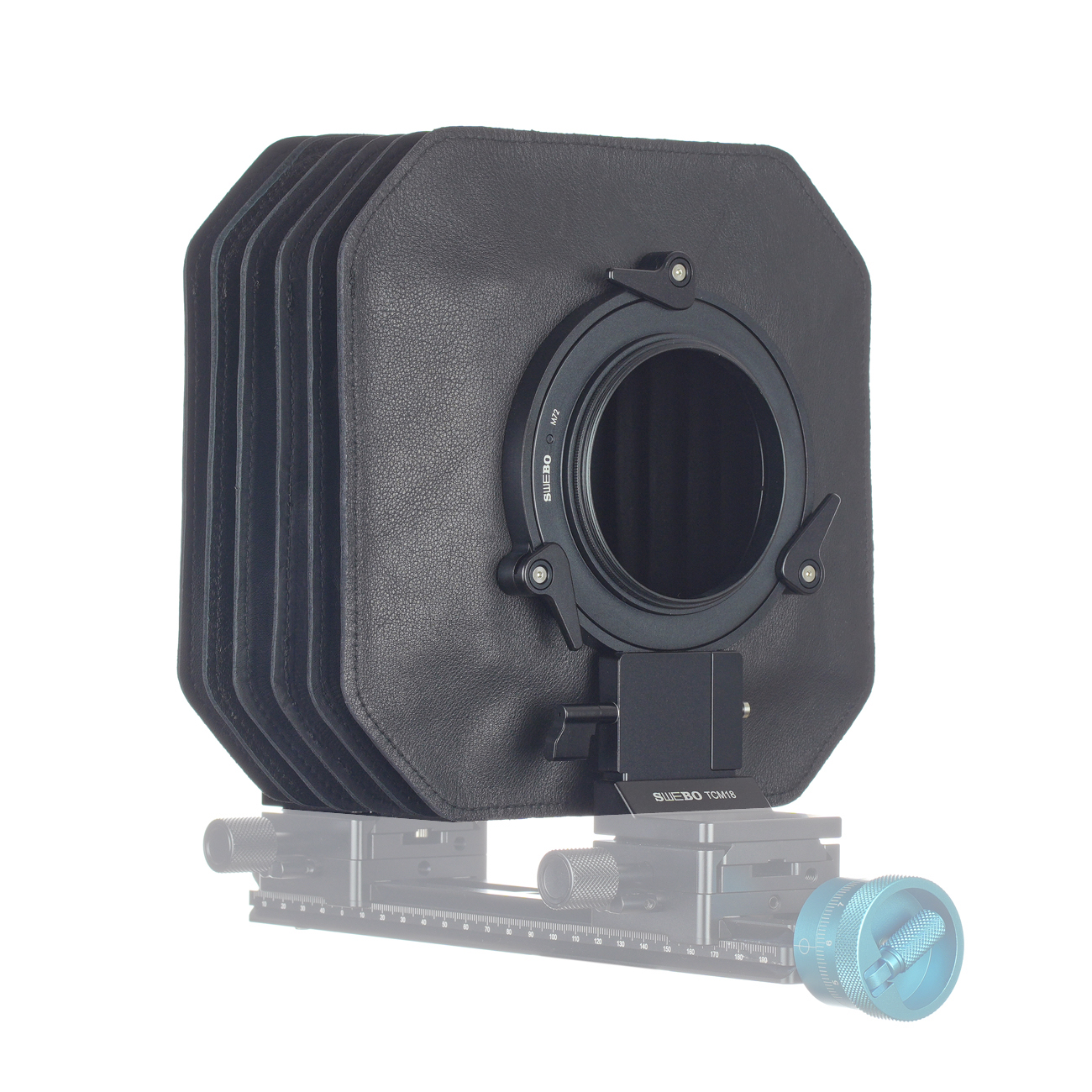

S2338 collega una fotocamera industriale con sensore di grandi dimensioni e interfaccia M72×0.75 al gruppo ottico di un mini banco ottico SWEBO. Il soffietto collega la filettatura lato fotocamera al sistema anteriore di piastre portaobiettivi intercambiabili.
Un’interfaccia meccanica definita
Il collegamento della fotocamera è M72×0.75: devono corrispondere sia il diametro nominale di 72 mm sia il passo di 0,75 mm. La sola dimensione del sensore non determina se una fotocamera industriale possa essere collegata.
La parte anteriore accoglie la corrispondente disposizione di piastre portaobiettivi intercambiabili. Usa una piastra abbinata all’attacco dell’obiettivo o al suo otturatore, senza presumere che tutti gli obiettivi di diametro simile siano intercambiabili.
Limiti di messa a fuoco e movimento
Verifica la distanza complessiva tra obiettivo e sensore, lo spazio posteriore dell’obiettivo, la compressione ed estensione disponibili del soffietto e il cerchio d’immagine dell’obiettivo. Questi fattori determinano il fuoco all’infinito e i movimenti utilizzabili. Il soffietto offre un collegamento meccanico a tenuta di luce; non aggiunge il controllo elettronico di fotocamera o obiettivo.
Specifiche
| Filettatura lato fotocamera | M72×0.75 |
| Applicazione | Collegamento di una fotocamera industriale a un mini banco ottico |
| Verifiche di compatibilità | Diametro e passo della filettatura, distanza tra flangia e piano immagine, spazio libero e cerchio d’immagine |
