LS18R verbindet einen linearen Spindeltrieb mit einer skalierten Drehklemme zur unabhängigen Einstellung von Kameraposition und -ausrichtung. Verschieben Sie die Kamera entlang der Schiene, um den Aufnahmeabstand zu verändern, und drehen Sie anschließend die obere Plattform zur Ausrichtung.
Kontrollierte Verstellung für Makro-Focus-Stacking
Im Nahbereich ist die Schärfentiefe begrenzt. Verschieben Sie die Kamera schrittweise, um unterschiedliche Schärfebereiche aufzunehmen, und setzen Sie die Bilder in der Nachbearbeitung für größere Schärfentiefe zusammen. Der LS18R bewegt sich 4 mm pro Umdrehung; 100 Skalenteilungen ergeben 0,04 mm Verstellweg pro Teilung. Wählen Sie die Schrittweite entsprechend Abbildungsmaßstab und Schärfentiefe, sodass sich die scharfen Bereiche zwischen den Bildern überlappen.
Schnelle Wege und Feinverstellung

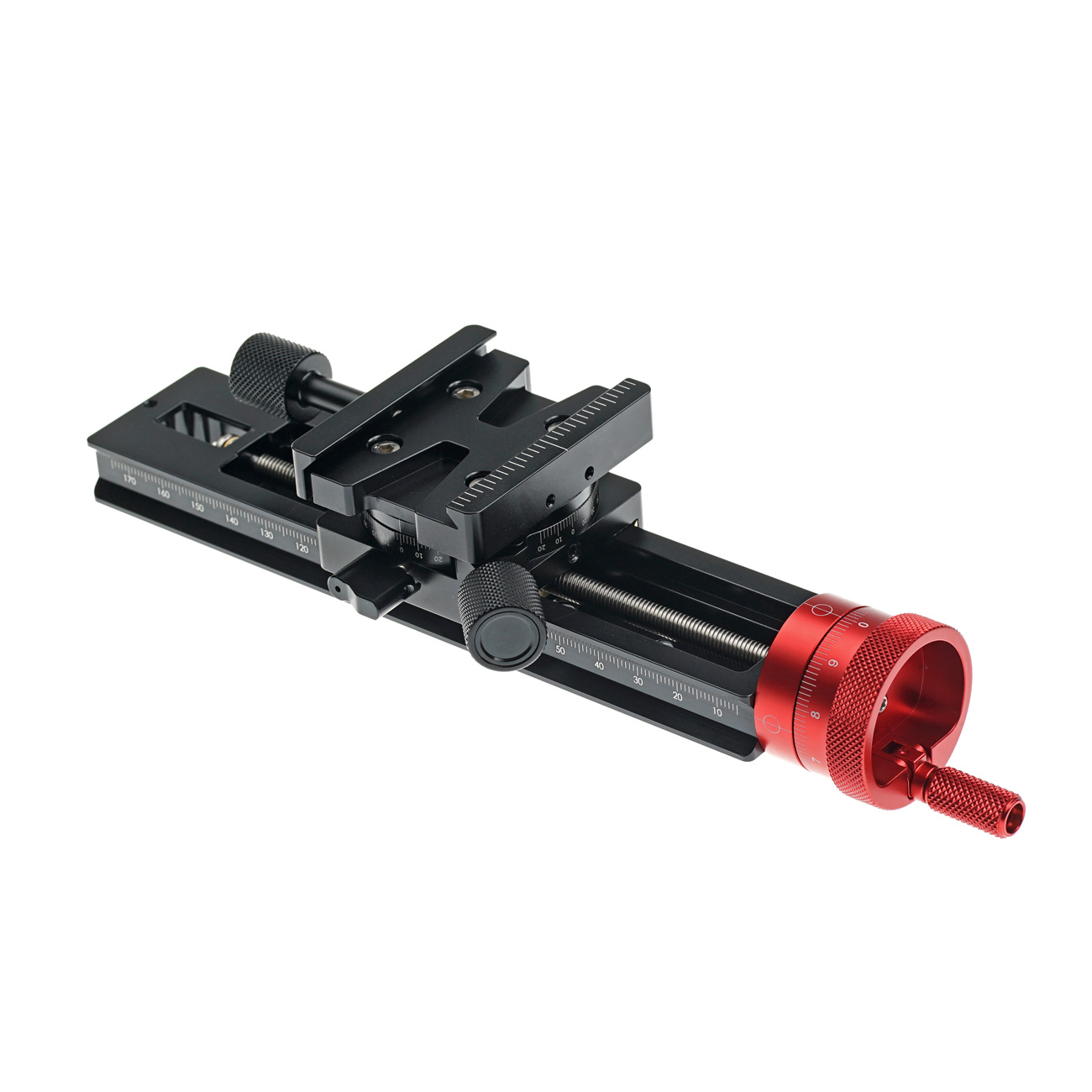

Klappen Sie die Kurbel für eine schnelle Neupositionierung aus und drehen Sie den gerändelten Rand zur Feinverstellung. Eingeklappt erhält die Kurbel die vollständige Außenkontur und die durchgehende gerändelte Grifffläche des Drehknopfs.
Getrennte Arretierungen für Drehung und linearen Weg
Die obere Plattform besitzt eine Winkelskala und einen Drehbereich von 350°. Eine optionale Konfiguration ermöglicht eine kontinuierliche 360°-Drehung. Lösen Sie den diagonal in 45° angeordneten Dreh-Arretierknopf, drehen Sie die Plattform von Hand und ziehen Sie ihn wieder an, um die Ausrichtung ohne Abnehmen der Klemmung zu halten. Ein separater Hebel arretiert den linearen Verstellweg. Bei horizontalem Einsatz kann er gelöst bleiben; bei vertikalem Einsatz nach der Positionierung arretieren und vor der nächsten Bewegung lösen.
Befestigung
Die obere Arca-Klemme nimmt kompatible Kamera- oder Objektivplatten auf. Die Arca-Basis lässt sich in einer kompatiblen Klemme zum Ausbalancieren verschieben; ein 1/4-Zoll-Gewinde bietet eine weitere Befestigungsmöglichkeit. Eine Schnellwechselplatte ist enthalten.
Technische Daten
| Gehäusewerkstoff | Aluminiumlegierung |
| Gesamtlänge | 180 mm |
| Linearer Verstellweg | 125 mm |
| Nettogewicht | 539 g, ohne Schnellwechselplatte |
| Drehbereich | 350° |
| Kundenspezifische Option | Kontinuierliche 360°-Drehung |
| Spindelsteigung | 4 mm pro Umdrehung |
| Skalenteilungen | 100 pro Umdrehung |
| Verstellweg pro Teilung | 0.04 mm |
| Drehung | Manuell drehbare Plattform mit Skala und unabhängigem Arretierknopf |
| Lineare Arretierung | Arretierhebel |
| Befestigung | Basis im Arca-Stil und 1/4-Zoll-Gewinde |
| Enthalten | Schnellwechselplatte |
