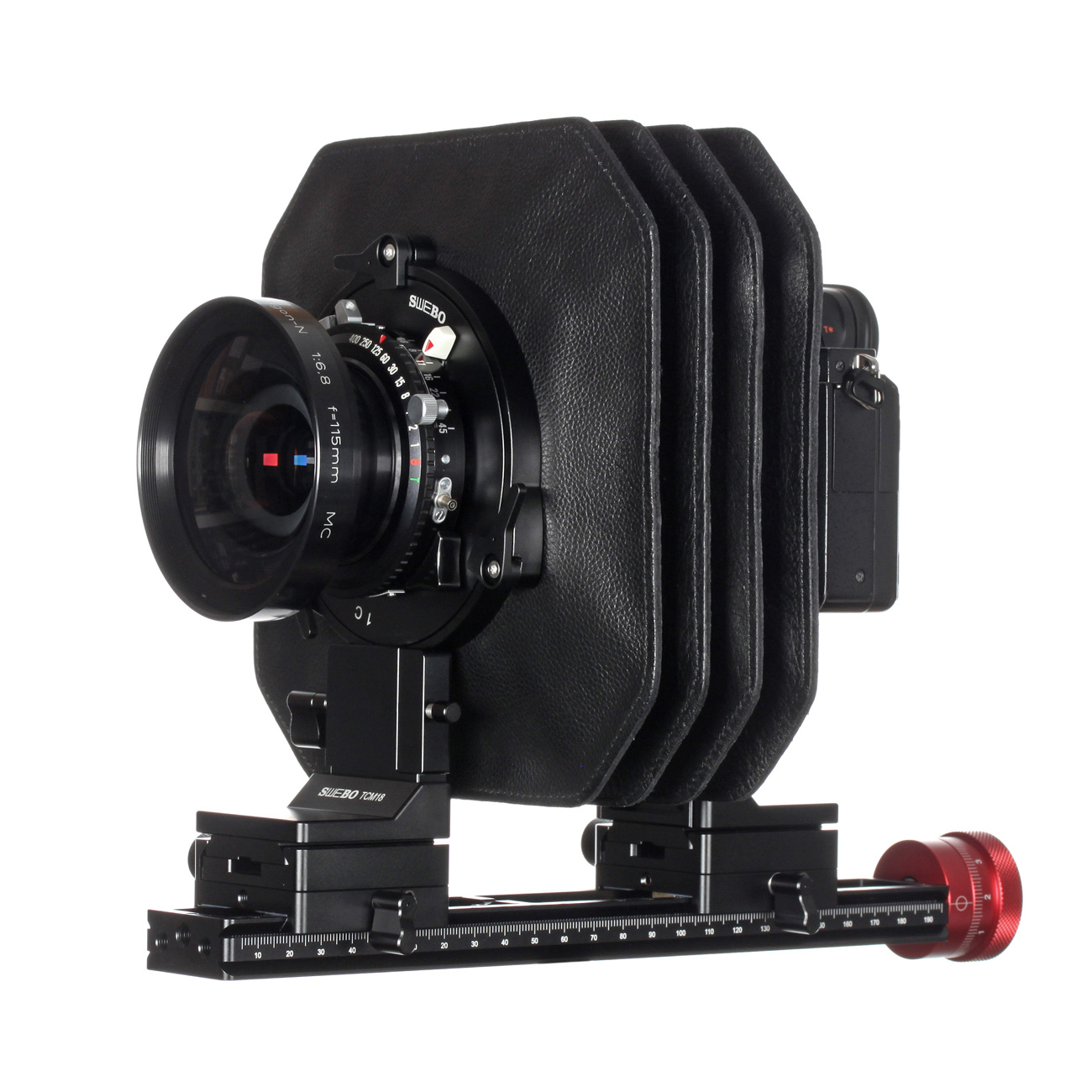

Die TCM18 ermöglicht kontrolliertes Fokussieren zwischen kompatiblem Objektiv und Kameragehäuse. Ein vierfach gefalteter Balgen und eine 250-mm-Schiene bilden ein kompaktes modulares System für separat gewählte Objektivplatinen und Kameragehäuseanschlüsse.

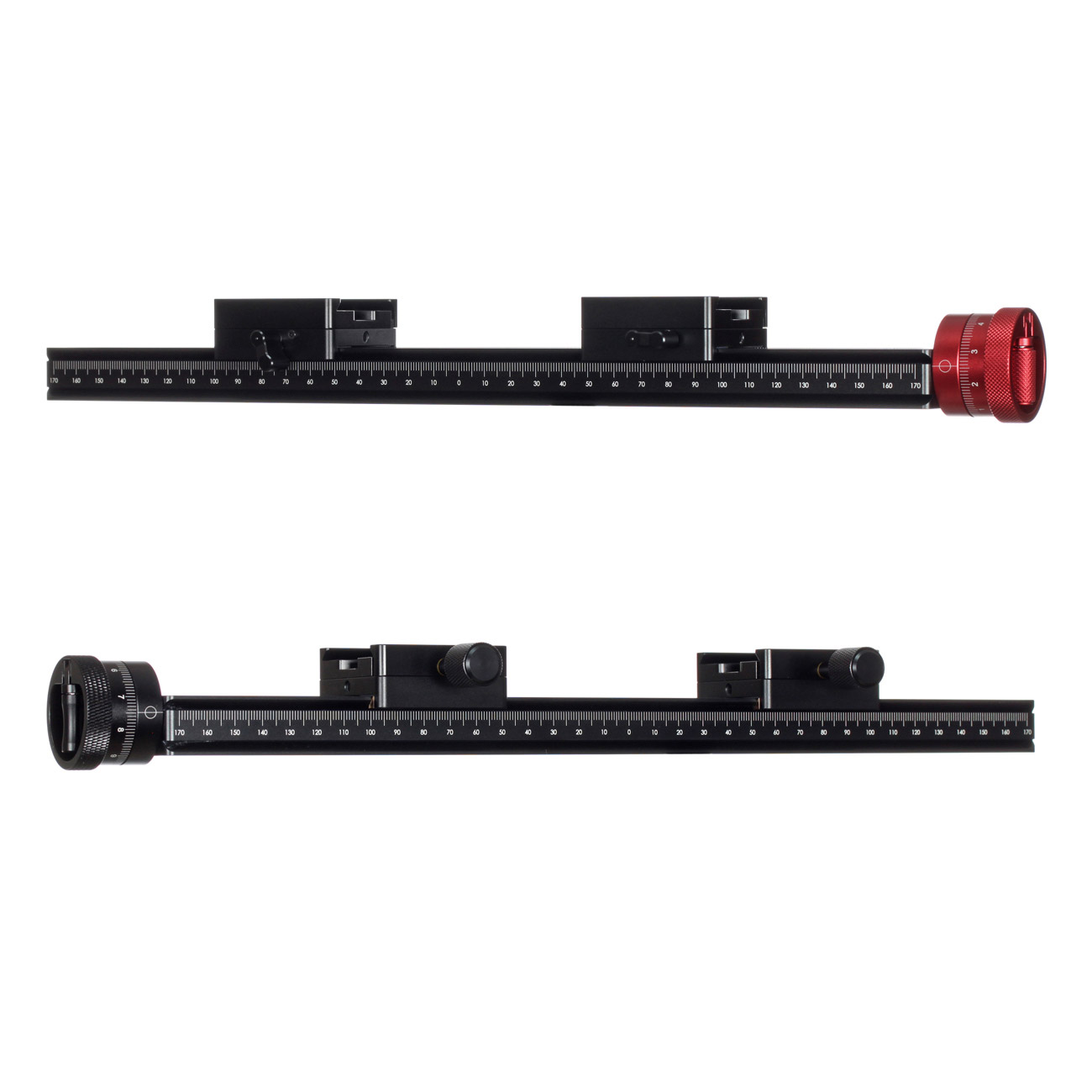

Der Spindelantrieb besitzt ein mikrometerähnliches Skalenrad mit 100 Teilungen. Die standardmäßige Steigung von 4 mm ergibt 0,04 mm Verstellweg pro Teilung; eine optionale Steigung von 1 mm ergibt 0,01 mm. Diese Werte beschreiben Skalenschritte, keine gemessene Positioniergenauigkeit. Klappen Sie die Kurbel für größere Verstellungen aus oder drehen Sie den gerändelten Rand zur Feineinstellung. Ein Arretierhebel sichert die eingestellte Position.

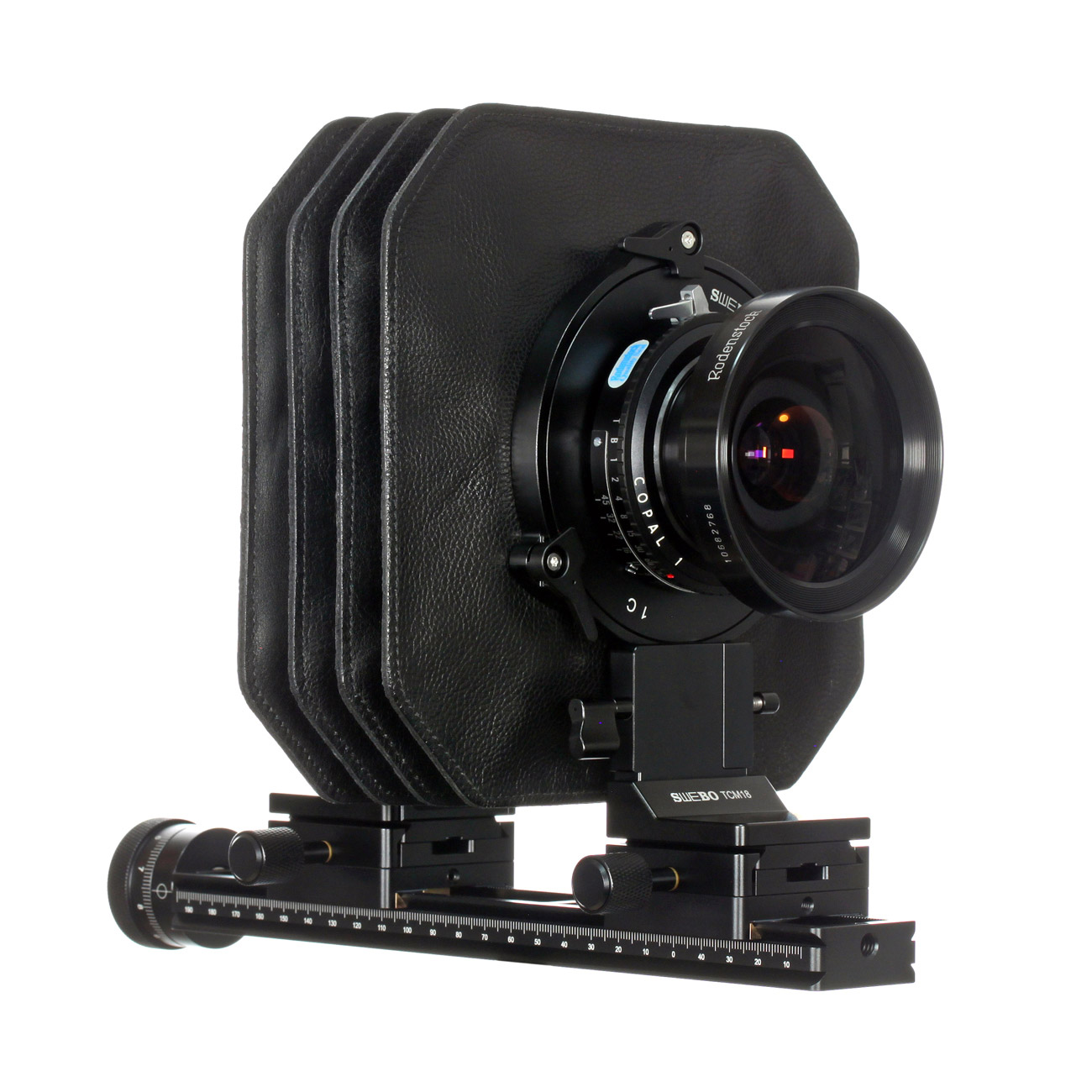

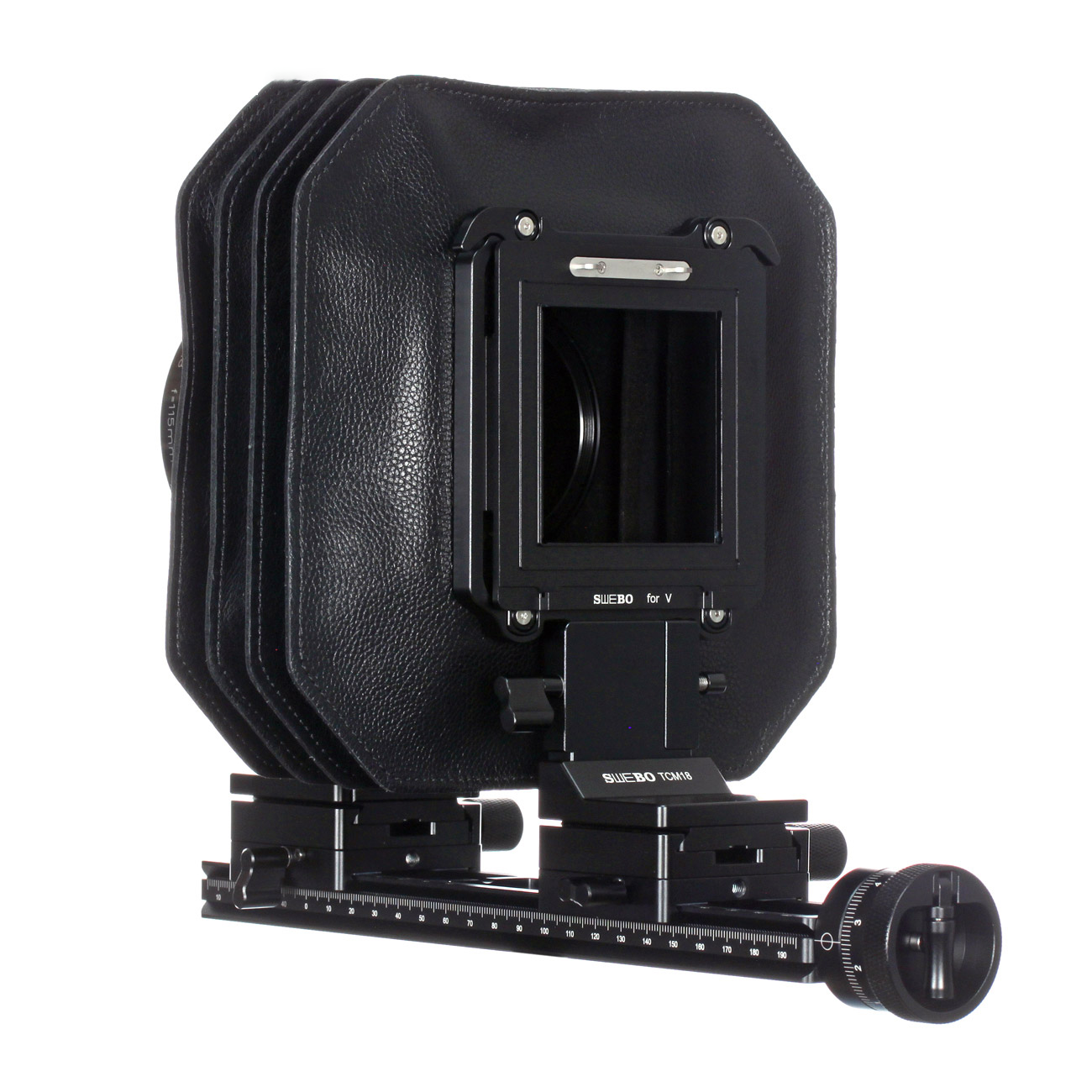

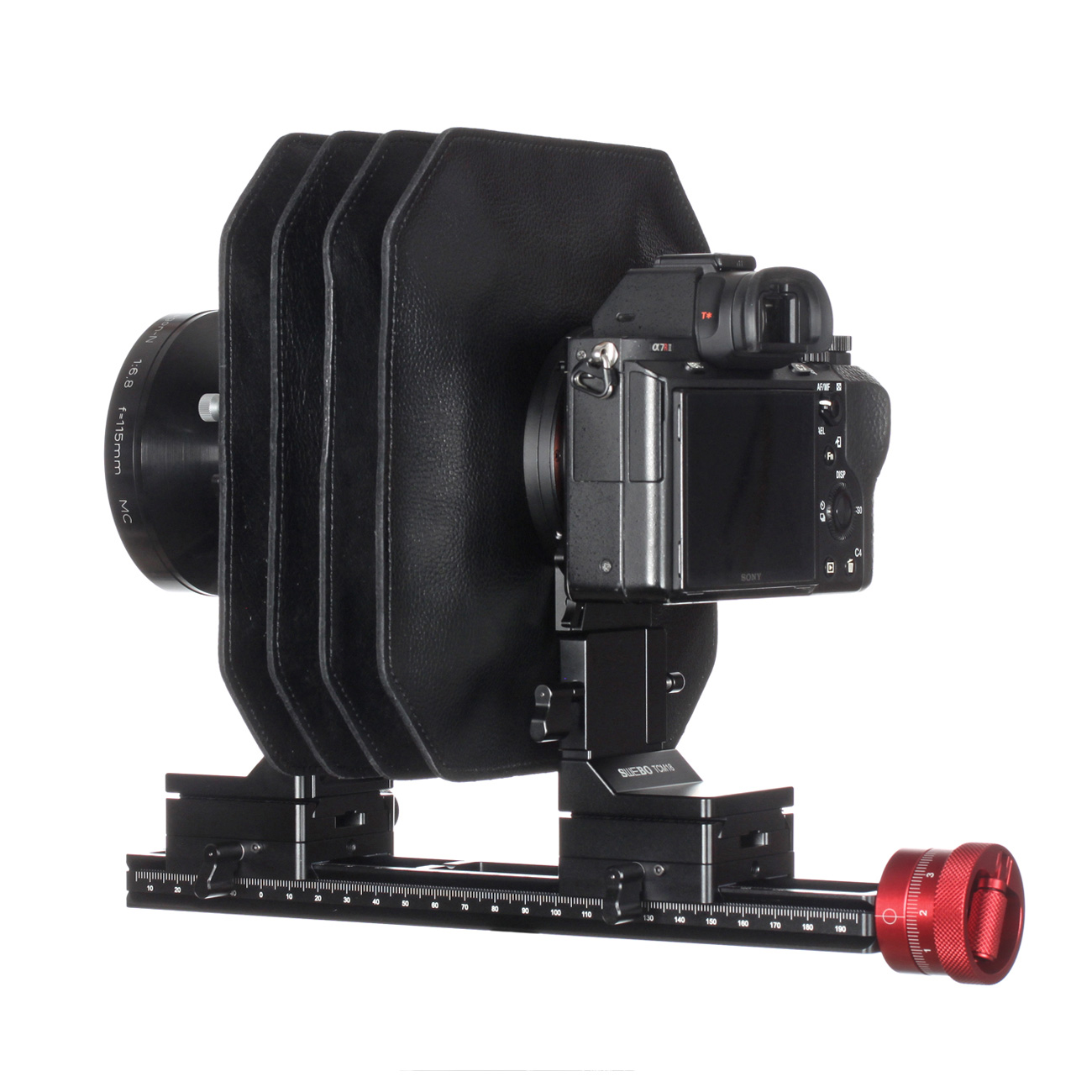

Kehren Sie die Schienenausrichtung um, um die angetriebene Bewegung an der Objektiv- oder Kameraseite zu platzieren. Das andere Ende kann zur schnellen manuellen Positionierung gelöst und anschließend wieder arretiert werden. Der rückseitige Anschluss ermöglicht einen Orientierungswechsel um 90° für Quer- oder Hochformat. Ein Schwalbenschwanz im Arca-Stil und eine 1/4-Zoll-Gewindebohrung bieten Stativbefestigungsmöglichkeiten.
Ergänzen Sie bei Bedarf passende Verstellmodule, um eine TC18 oder eine auf Parallelverschiebungen beschränkte TCxy aufzubauen. Die vorhandene Schiene und der vierfach gefaltete Balgen bleiben in Gebrauch. Der Umbau erfordert kein Werkzeug.
Technische Daten
| Schienenlänge | 250 mm |
| Standardbalgen | Vierfach gefaltet |
| Standardsteigung / Skalenschritt | 4 mm pro Umdrehung / 0,04 mm pro Teilung |
| Optionale Steigung / Skalenschritt | 1 mm pro Umdrehung / 0,01 mm pro Teilung |
| Nettogewicht | 863 g |
| Befestigung | Schwalbenschwanz im Arca-Stil und 1/4-Zoll-Gewindebohrung |
Kameragehäuseanschluss und Objektivplatine werden separat gewählt. Kameragehäuse und Objektiv sind nicht enthalten. Die Kompatibilität von Objektiv und Kamera muss für die gewählte Konfiguration geprüft werden.
