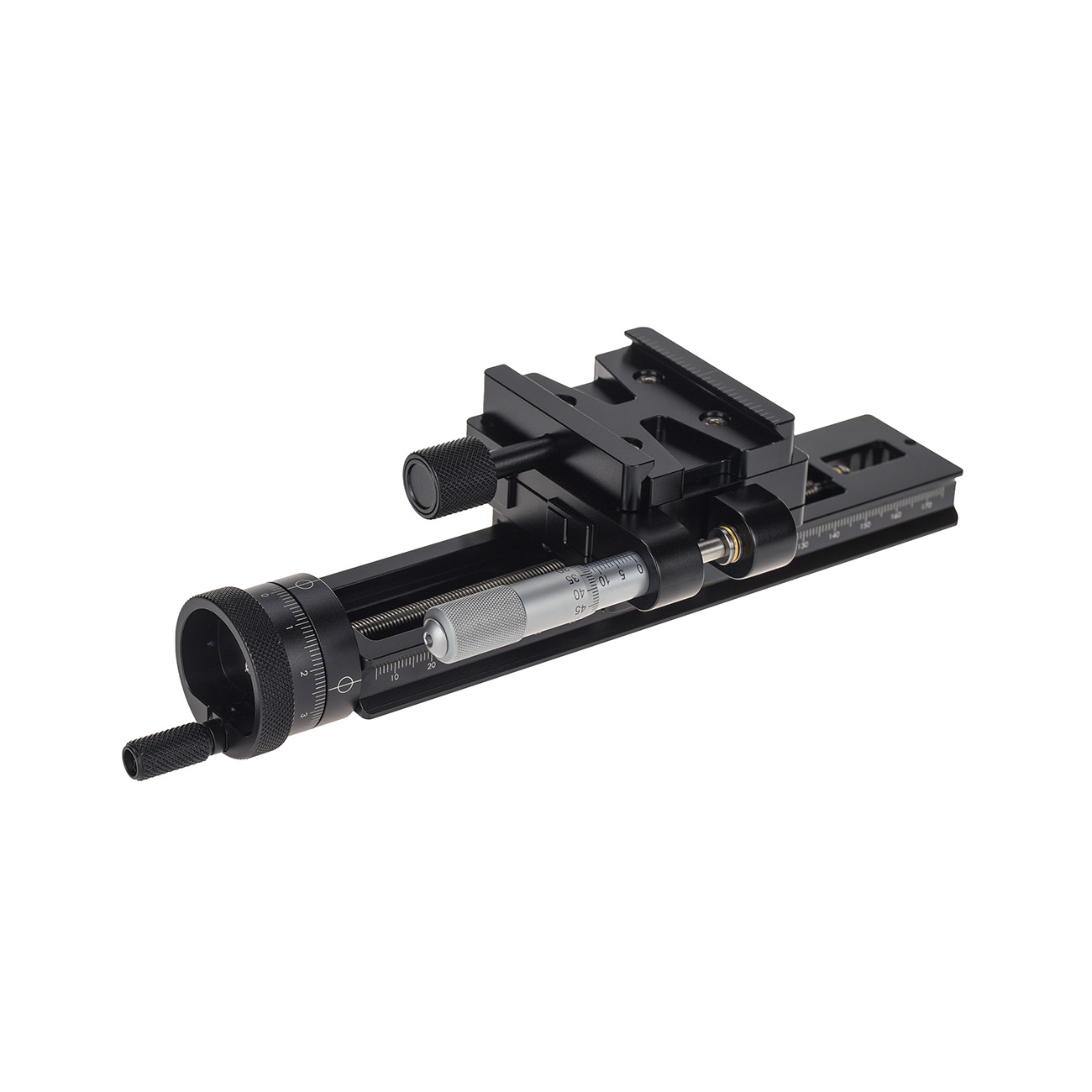

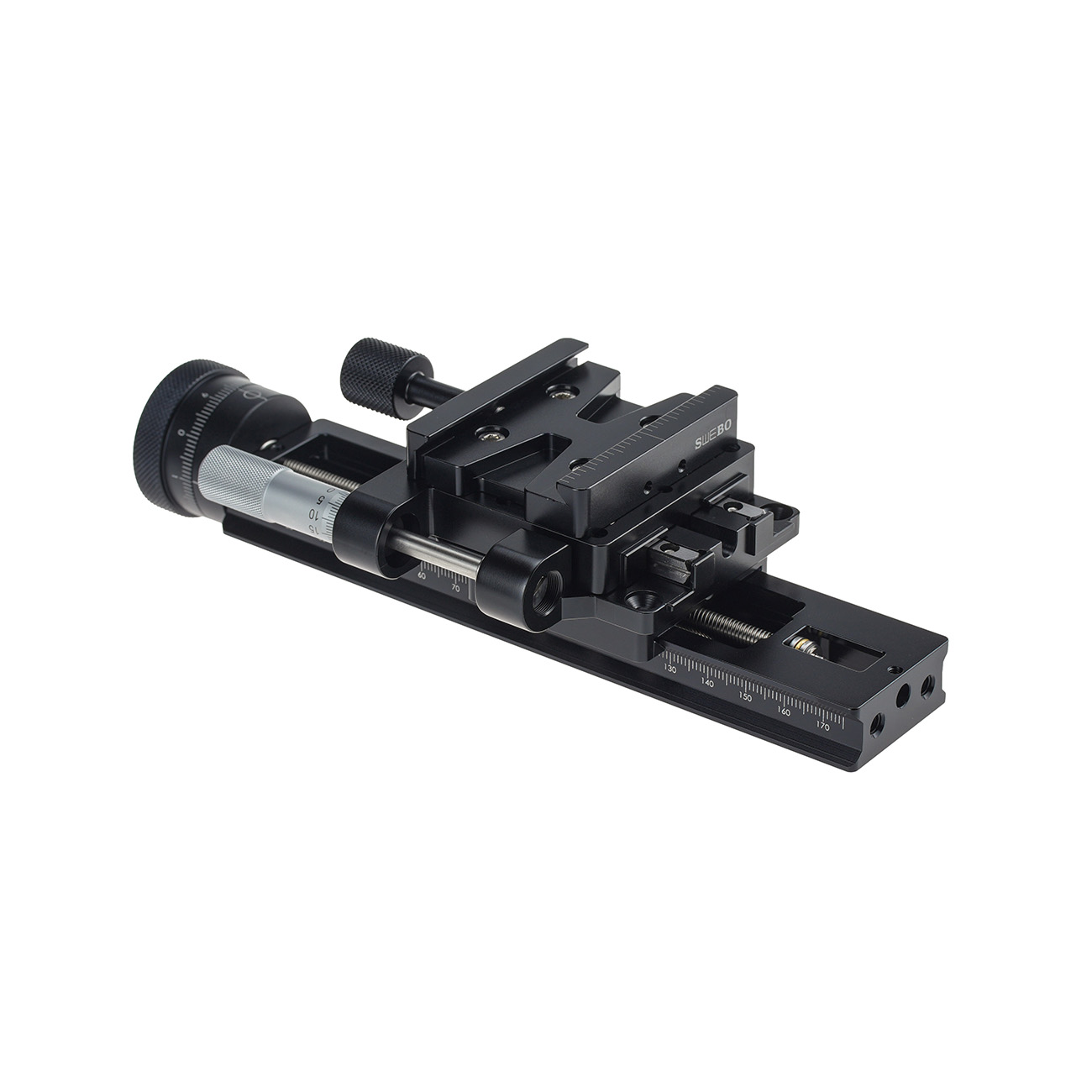

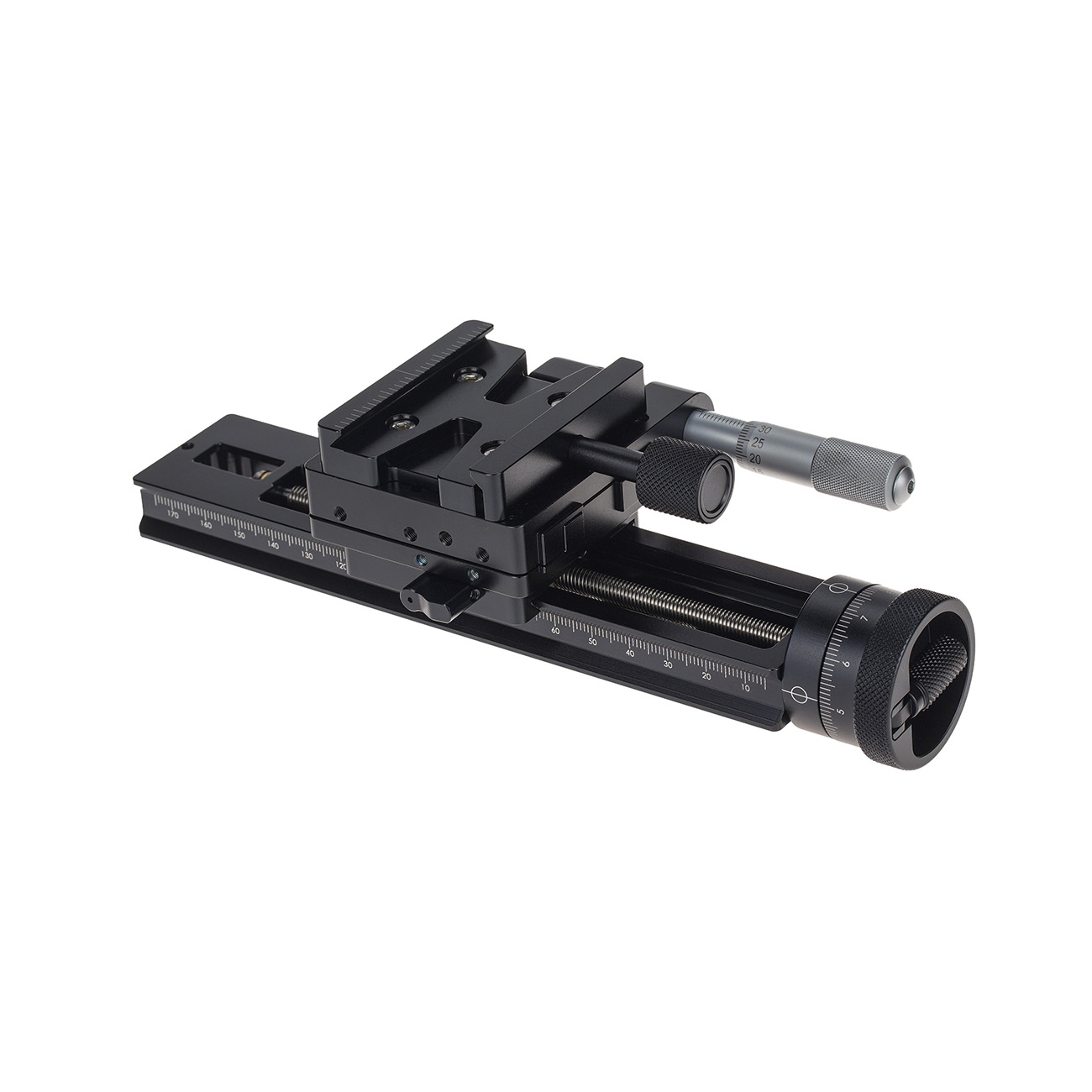

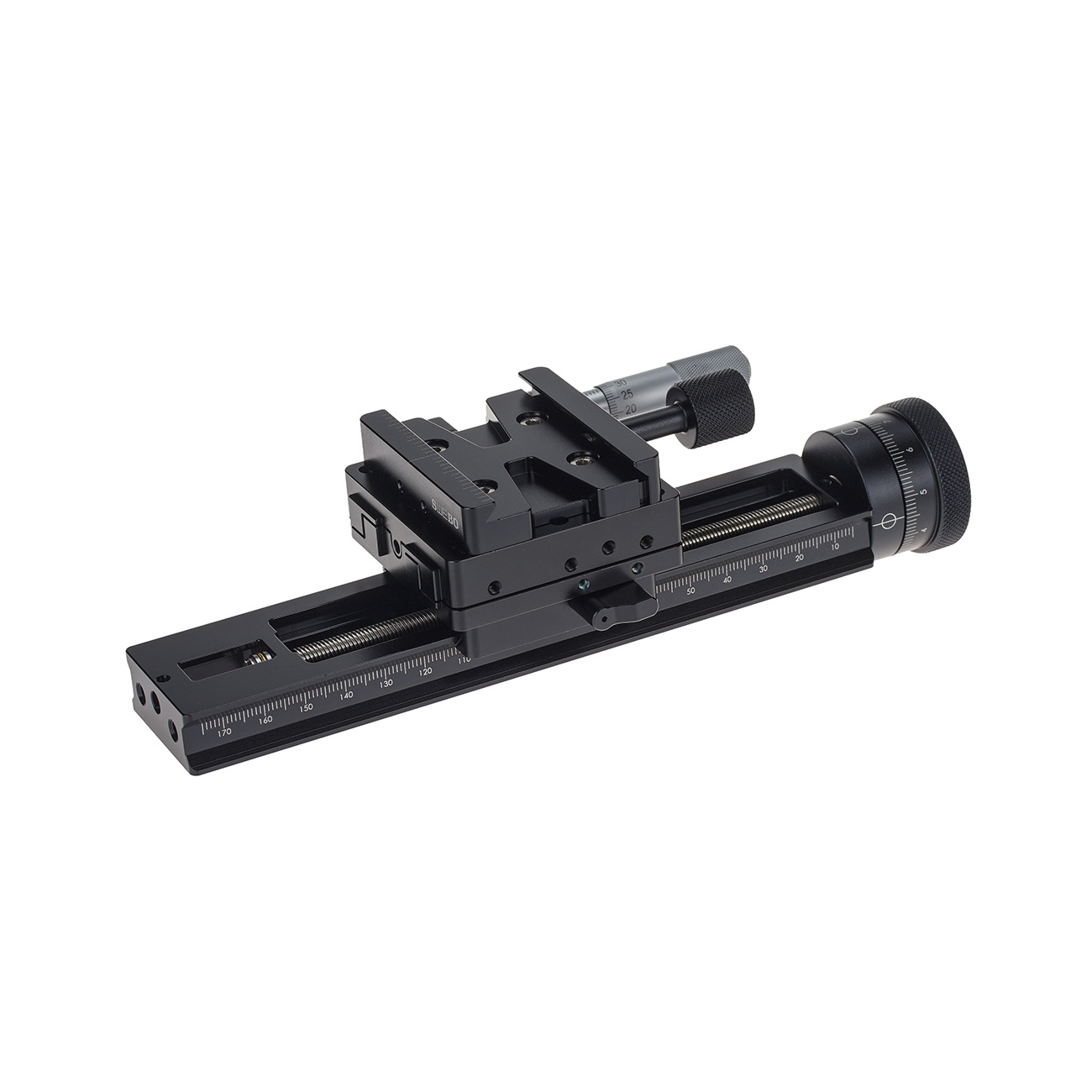

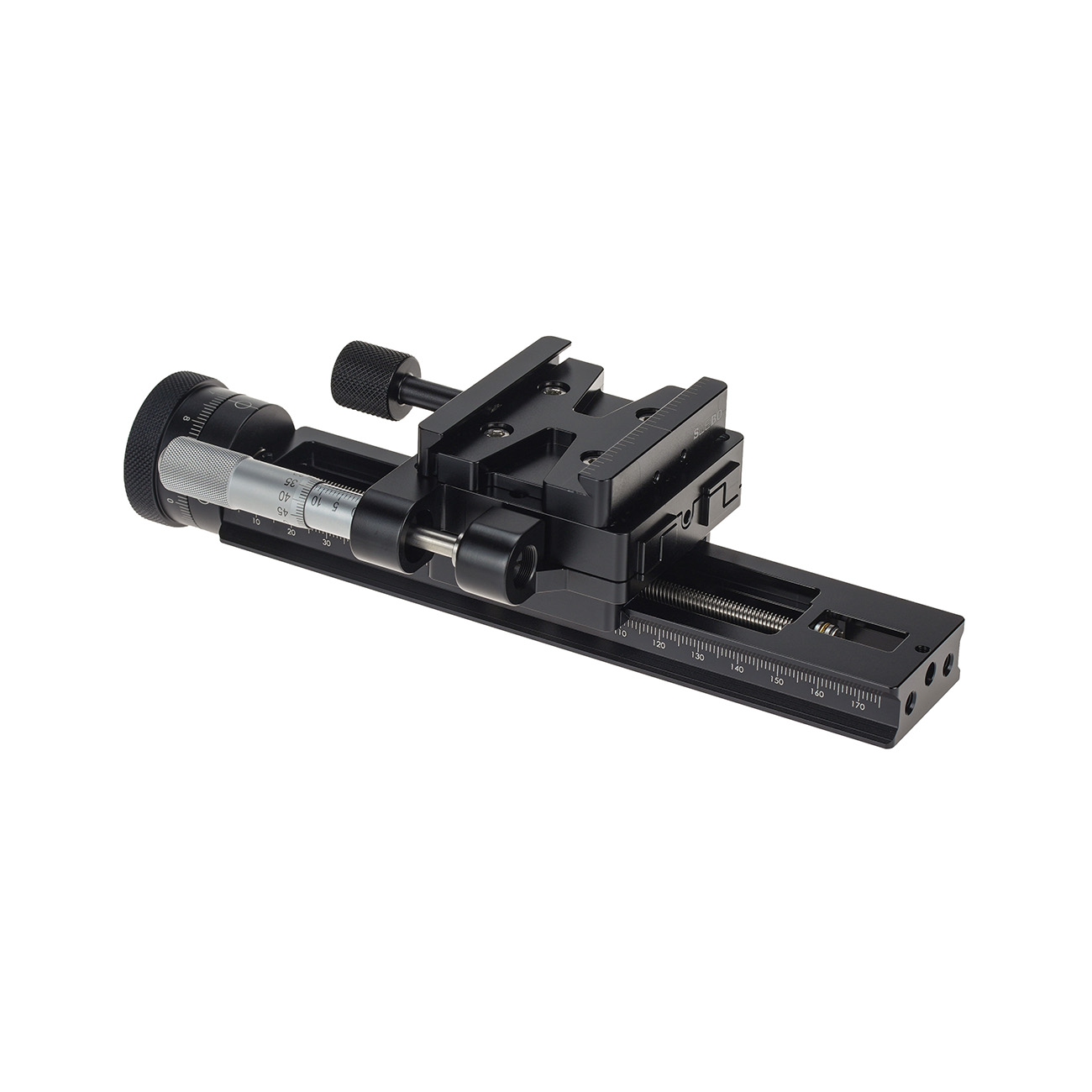

El DP5 combina un carril inferior de largo recorrido con una plataforma superior de recorrido corto. La inferior coloca la cámara en posición; la superior proporciona ajustes manuales más pequeños para macrofotografía y secuencias de apilamiento de enfoque.
Dos plataformas con distintos avances de tornillo
El carril inferior ofrece 120 mm de recorrido con un avance del tornillo de 4 mm por vuelta y un incremento de escala de 0,04 mm. Su manivela plegable permite reposicionar rápidamente; utiliza el bloqueo inferior para asegurar la posición.
La plataforma superior ofrece 25 mm de recorrido con un avance del tornillo de 0,5 mm por vuelta y un incremento de escala de 0,01 mm. Su guía de rodillos cruzados y mecanismo de empuje y tracción no dependen de un muelle de retorno; mantiene la posición sin un bloqueo adicional. Estos incrementos describen el desplazamiento indicado por la escala, no precisión de posicionamiento medida.
Posicionamiento de cámara y montaje

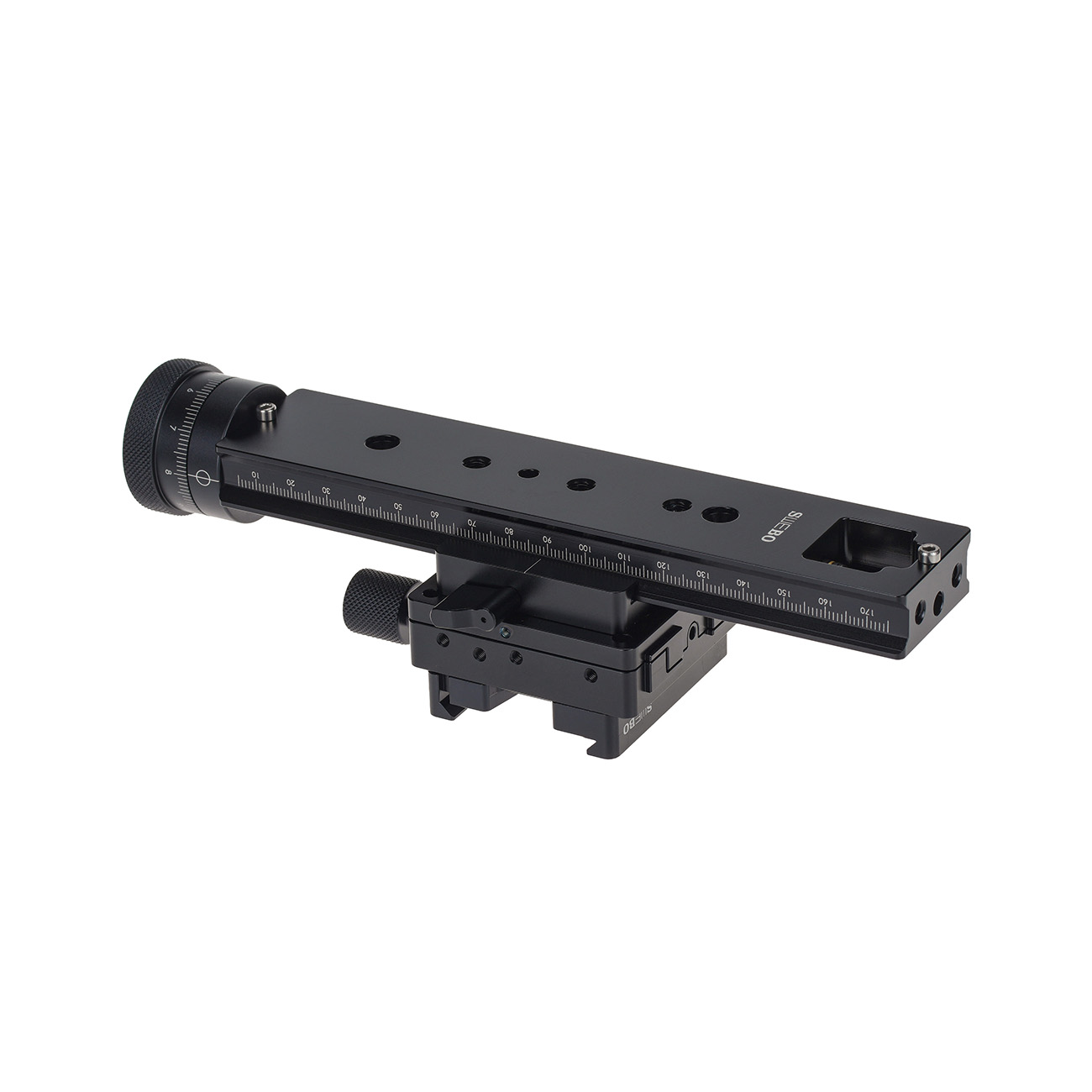

La disposición estándar coloca las dos plataformas sobre el mismo eje. La abrazadera superior de tipo Arca puede retirarse y montarse de nuevo a 90° para adaptarse a la zapata de cámara u objetivo. La base también utiliza una interfaz de montaje de tipo Arca. El mecanismo no requiere mantenimiento.
Apilamiento de enfoque manual
Mueve la cámara en pasos y captura zonas enfocadas solapadas; combina después las imágenes en posproducción. Elige el paso según el aumento y la profundidad de campo. El DP5 proporciona posicionamiento manual; la captura y el apilamiento se realizan por separado.
Especificaciones
| Recorrido inferior / superior | 120 mm / 25 mm |
| Avance inferior / superior | 4 mm / 0,5 mm por vuelta |
| Incremento del mando | 0,04 mm inferior; 0,01 mm superior |
| Dimensiones | 208 × 90,5 × 48 mm (altura de montaje) |
| Peso | 620 g, sin la zapata de liberación rápida |
| Capacidad de carga | 10 kg, en horizontal y vertical |
