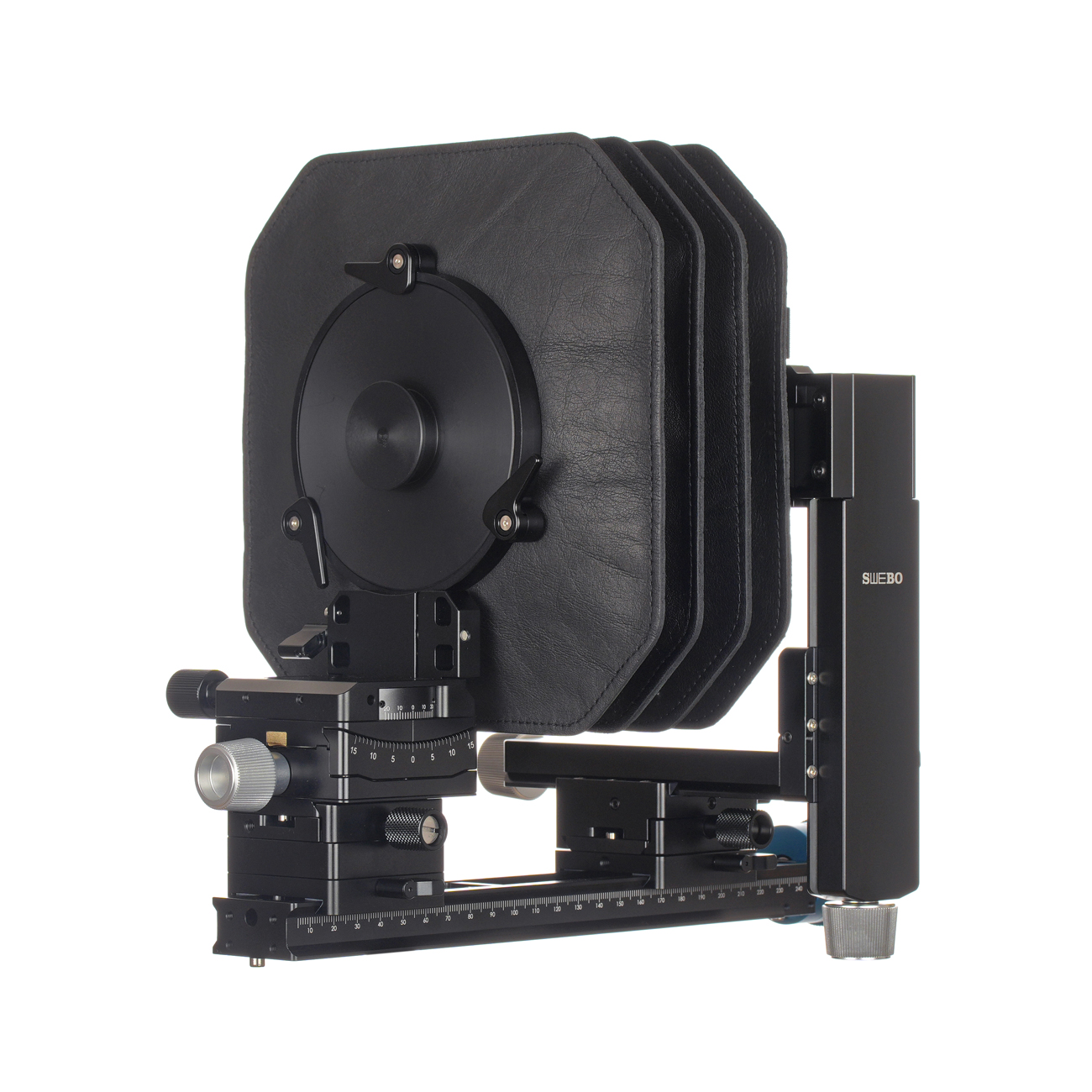

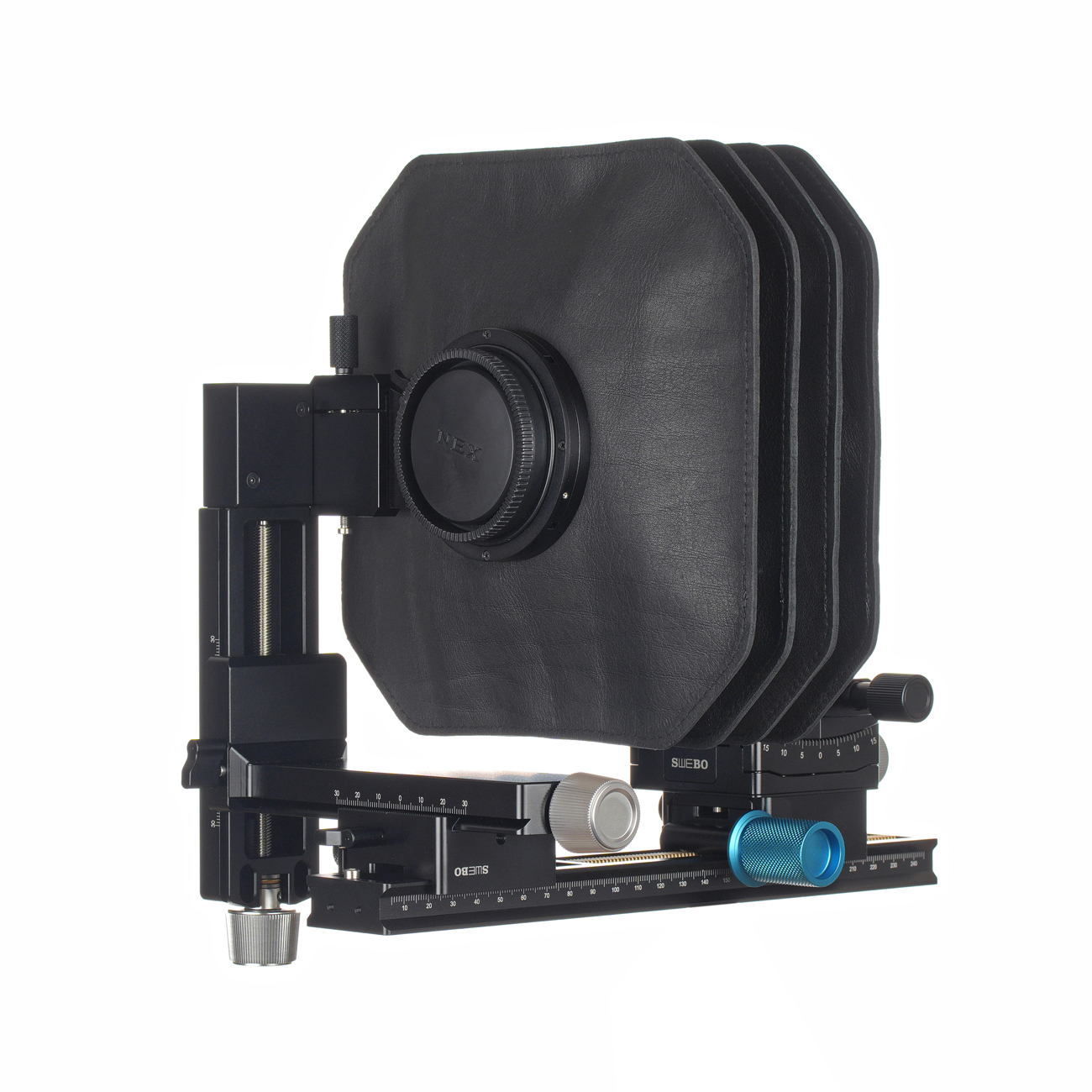

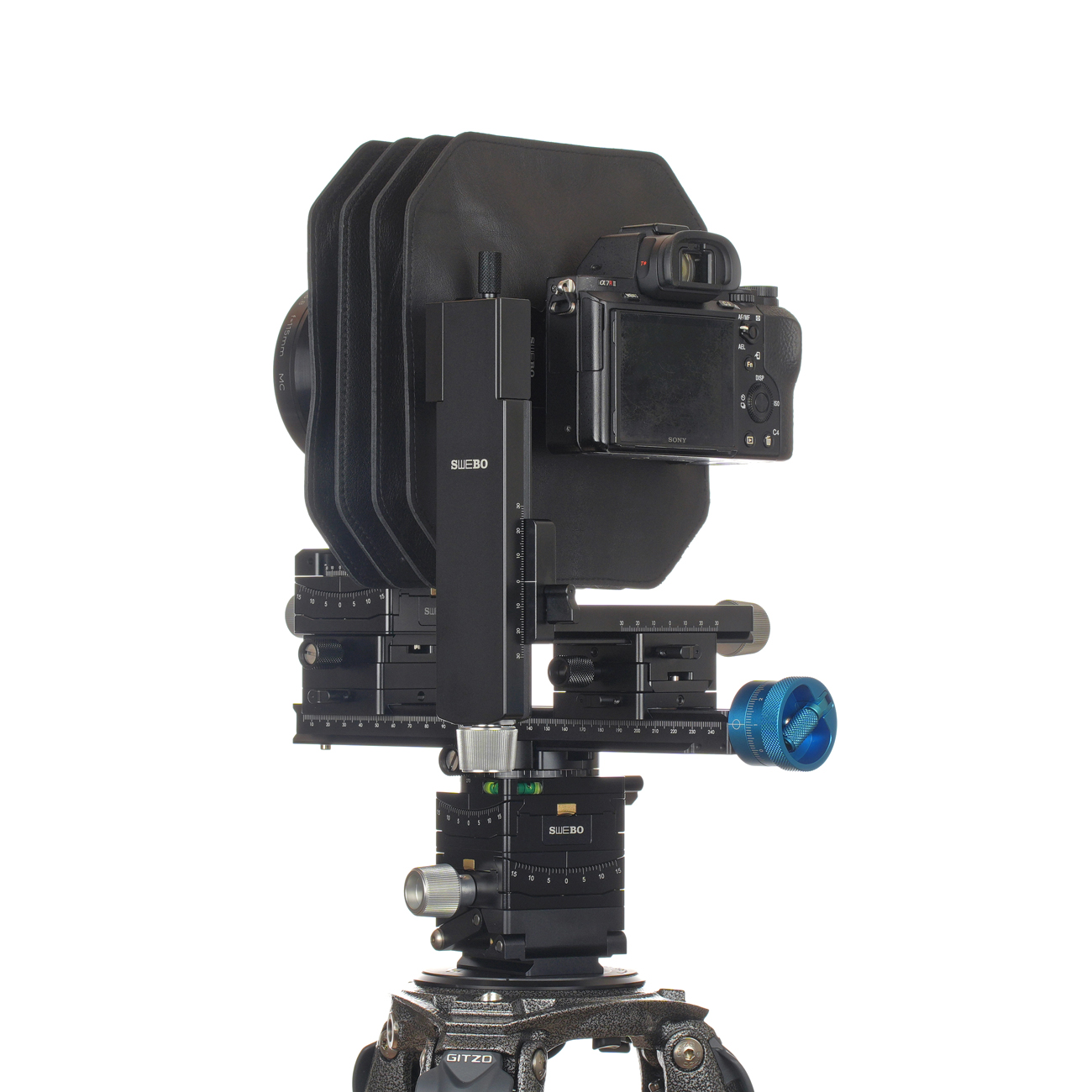

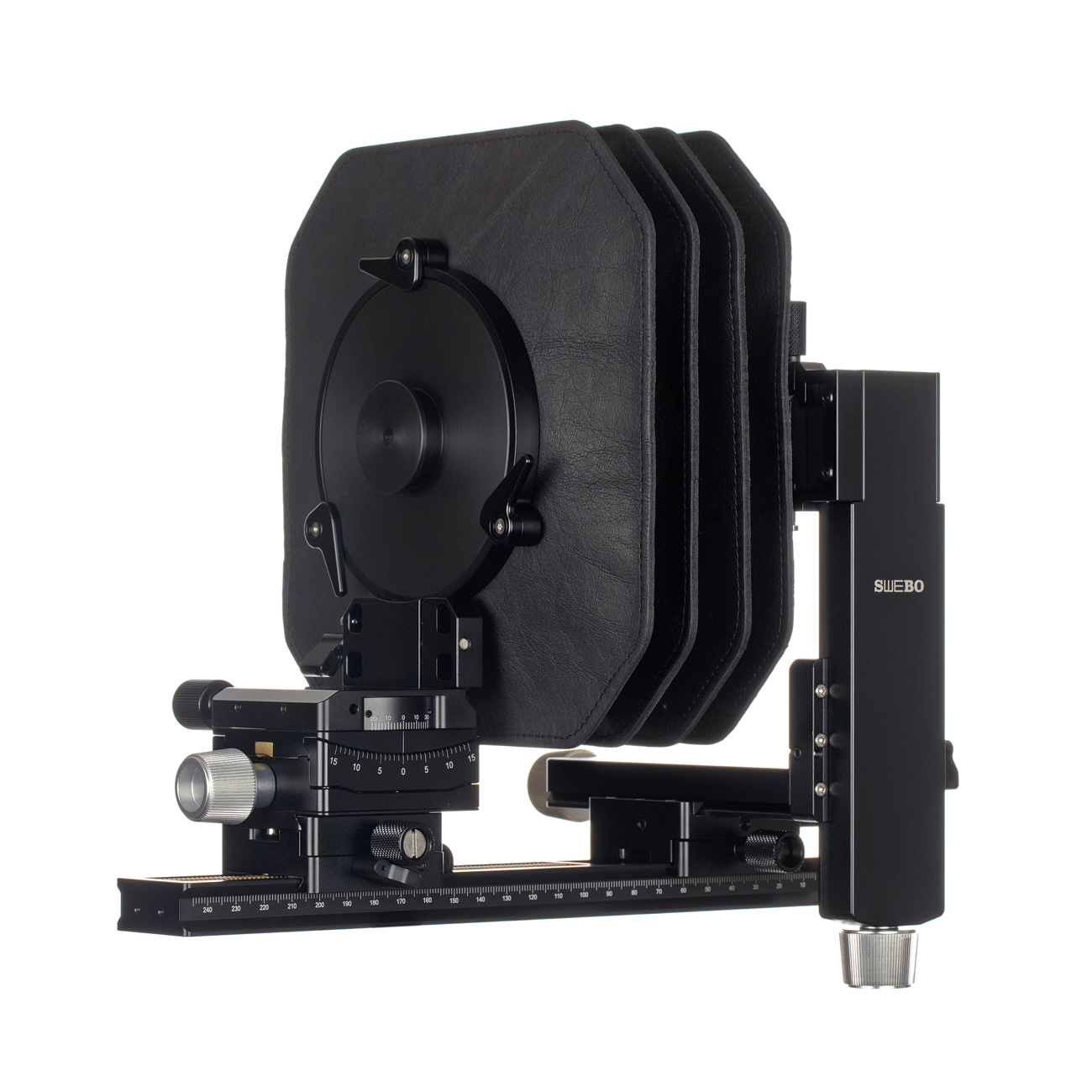

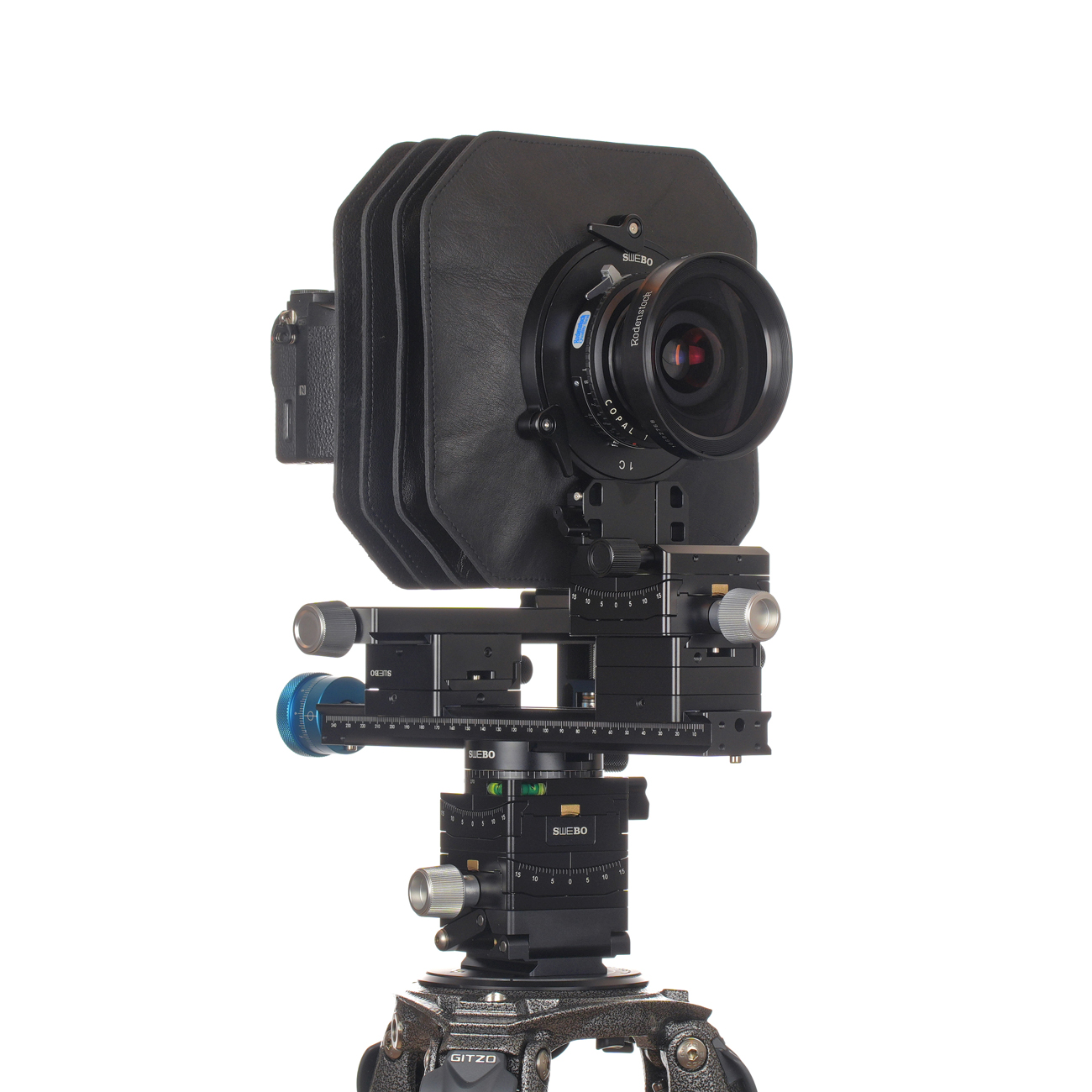

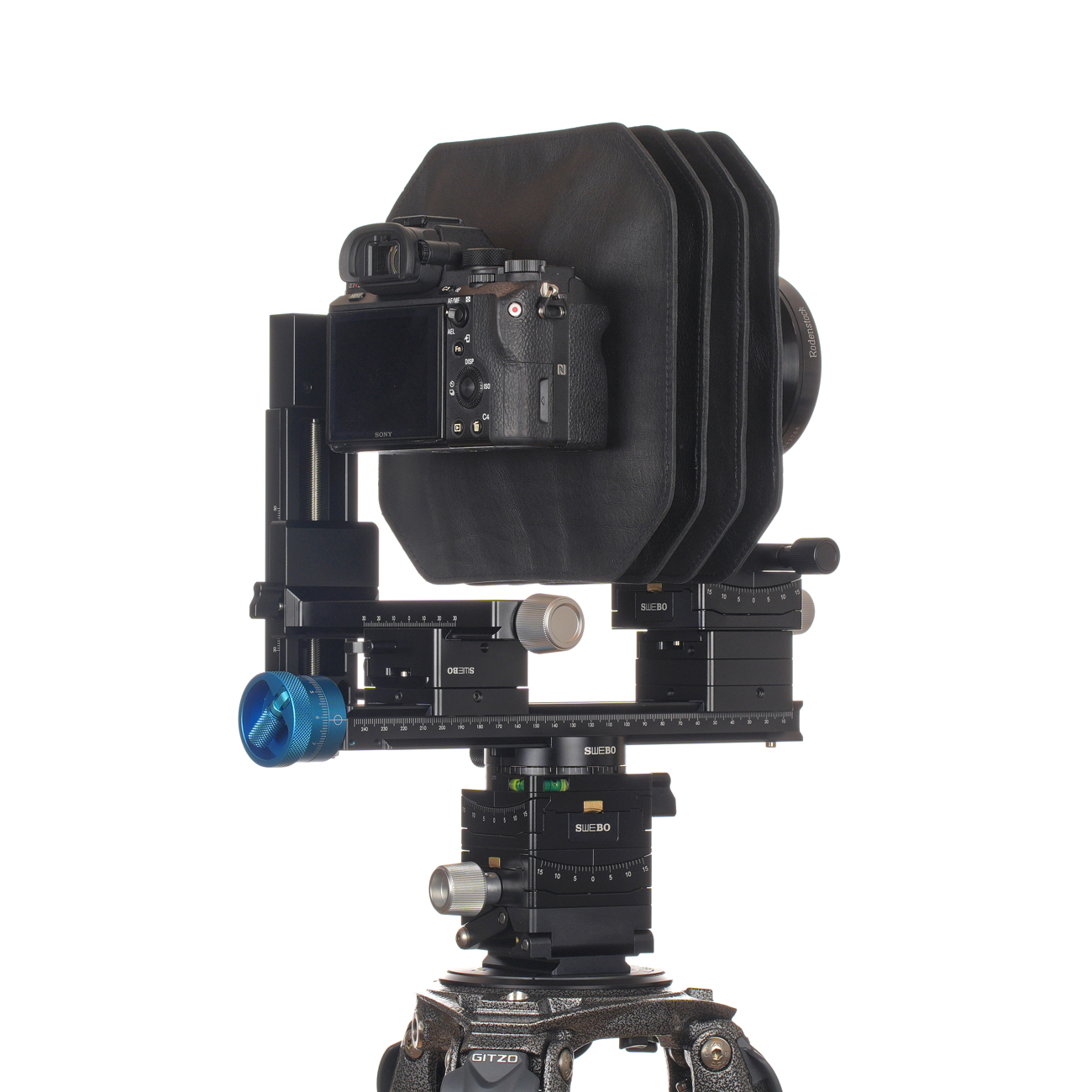

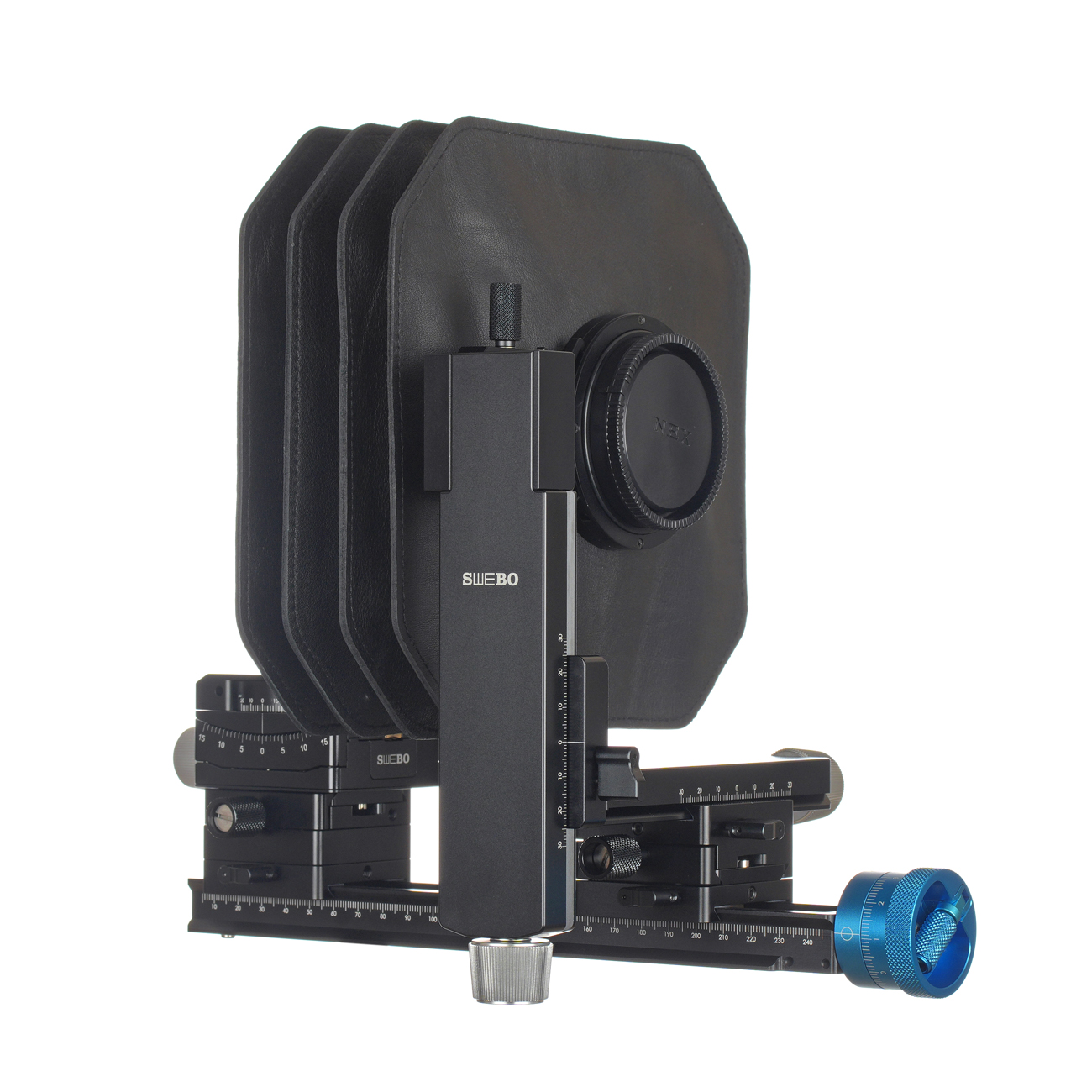

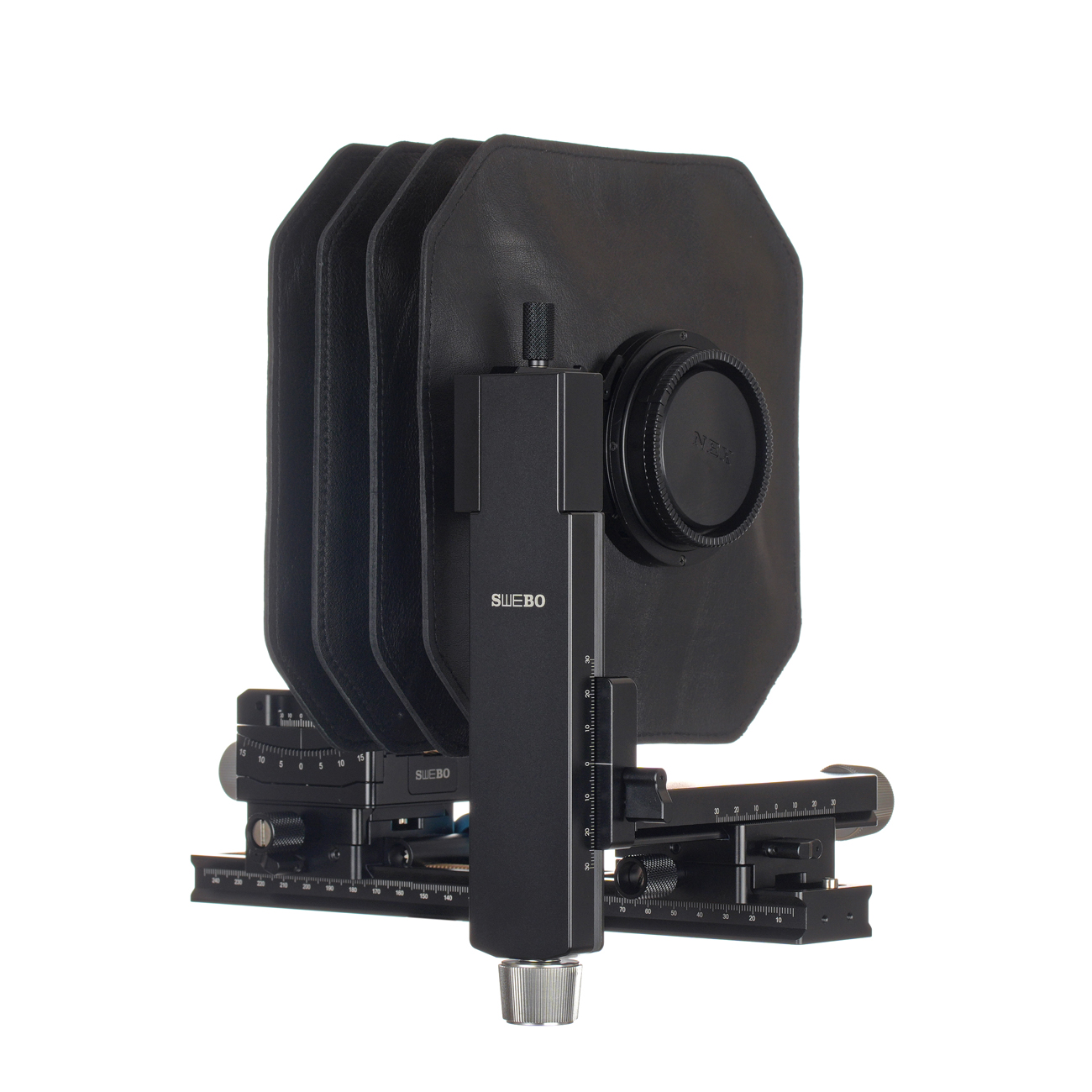

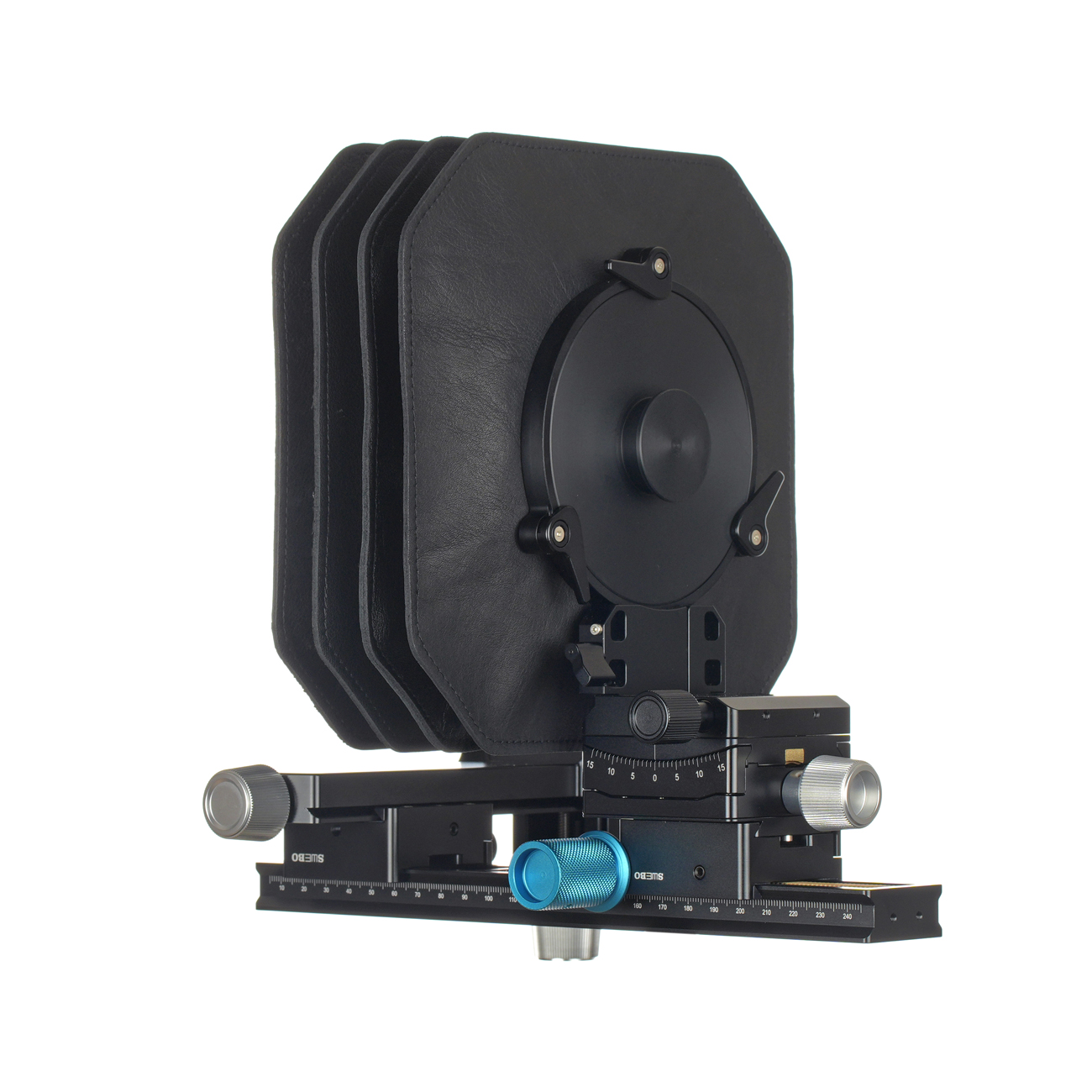

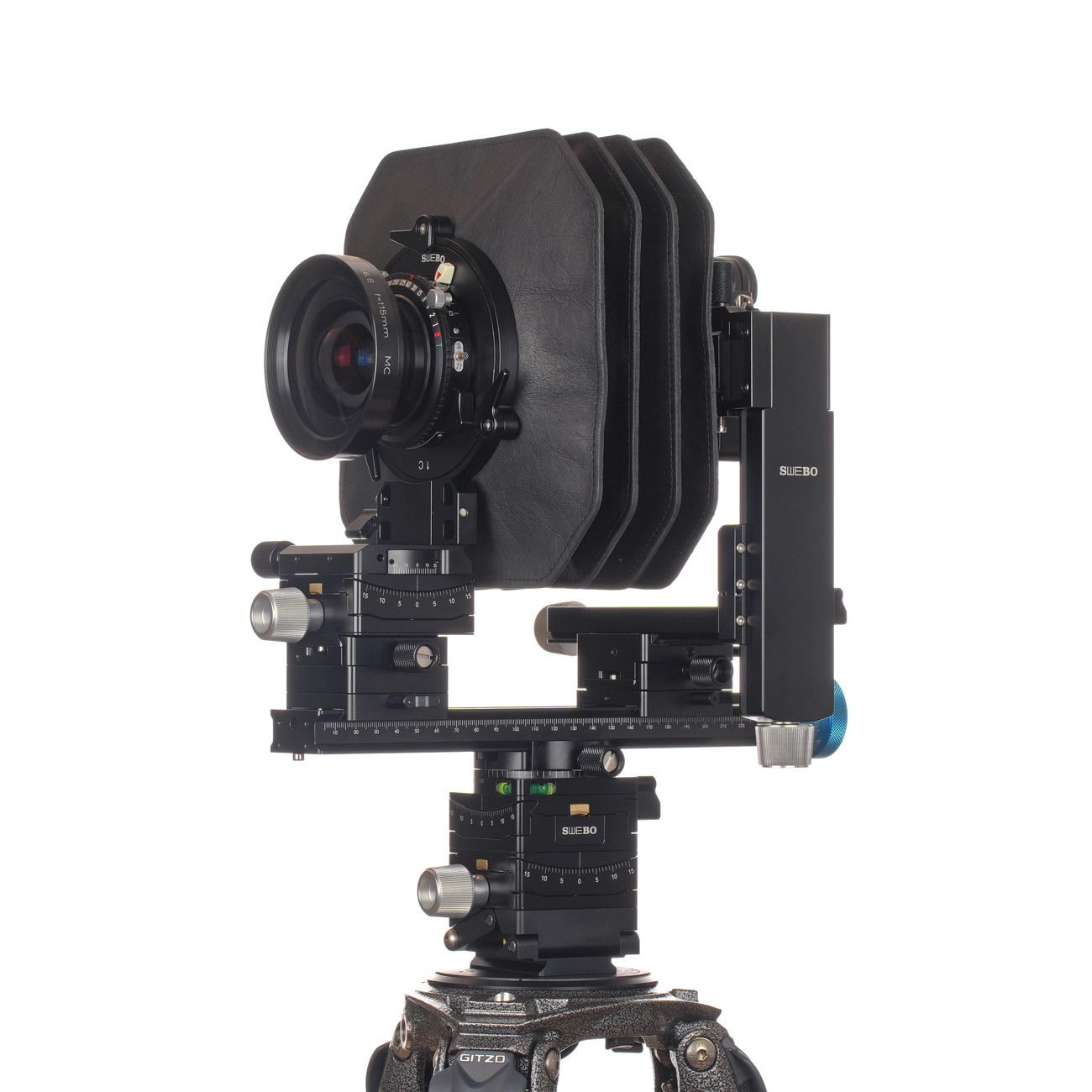

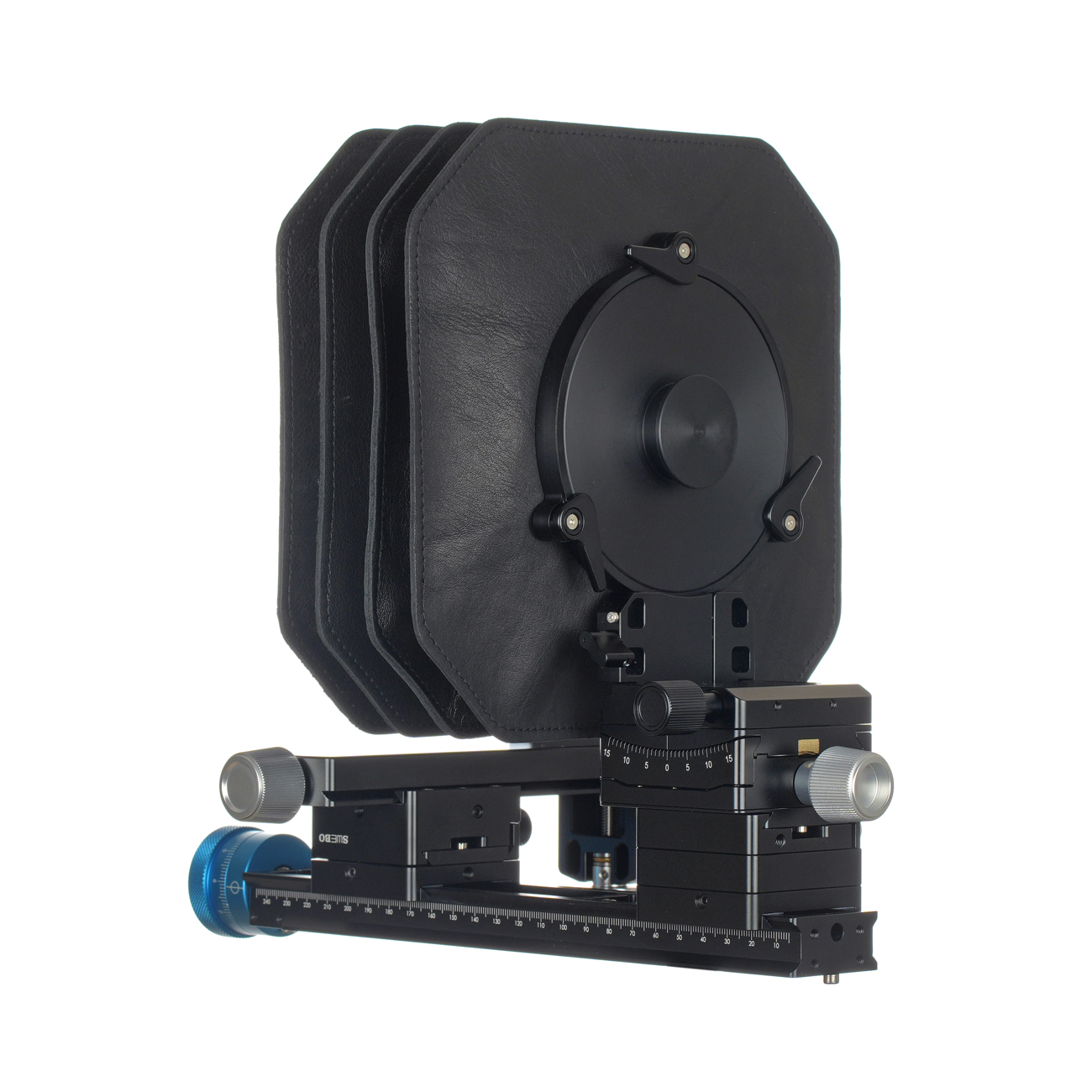

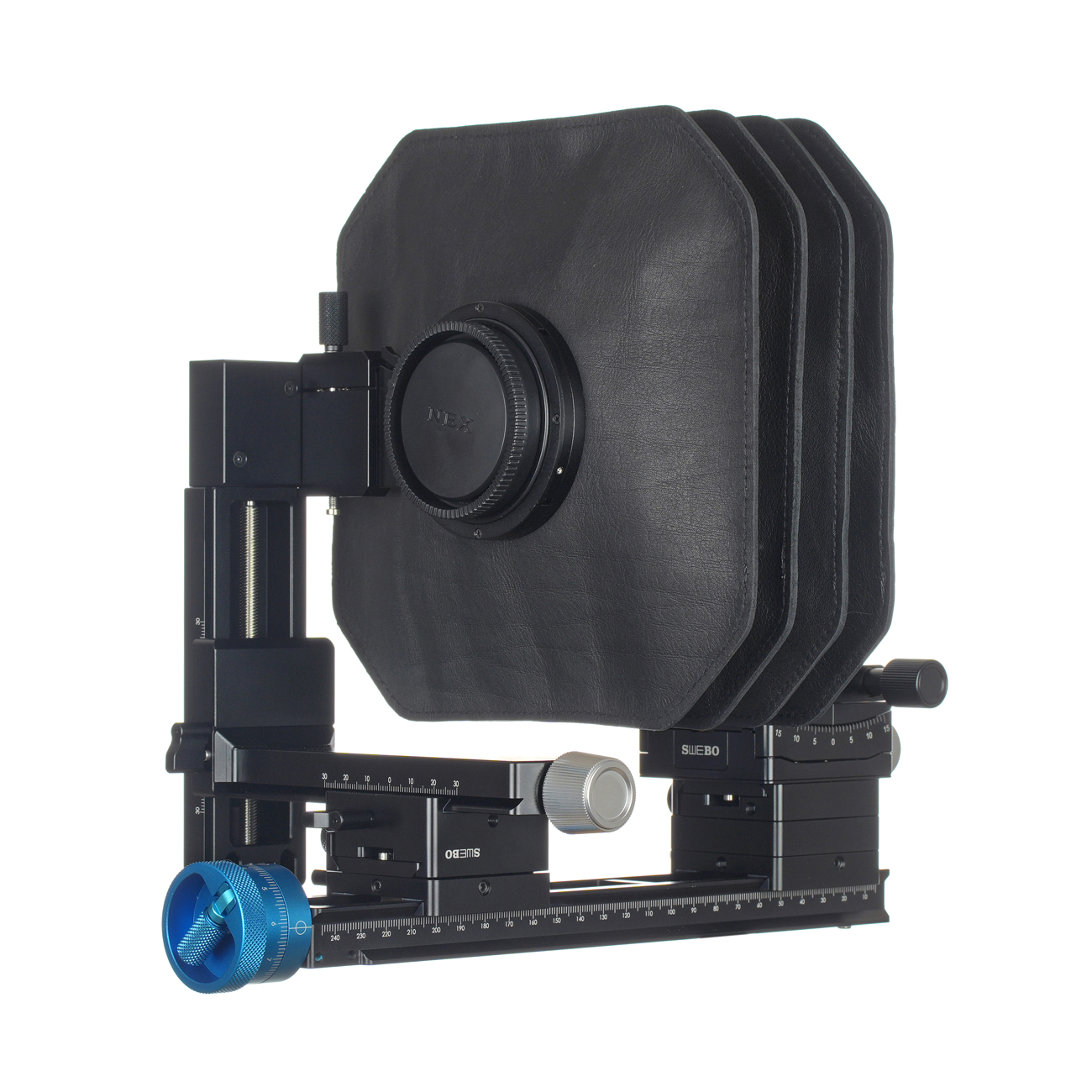

A TCS20 leva movimentos controlados de câmera a um sistema compacto para fotografia externa. Tilt e Swing dianteiros ajudam a posicionar o plano de foco; deslocamento e elevação/descida traseiros ajustam a composição em paisagens e arquitetura. Mantenha a lente parada e desloque o suporte traseiro entre capturas sobrepostas para criar vistas mais amplas em software de união de imagens, dentro da cobertura da lente selecionada.
Roscas sem-fim fornecem Tilt dianteiro de ±15° e Swing de ±20°. A ação autotravante mantém o ajuste sem uma etapa separada de trava. Atrás, parafusos controlam movimento horizontal e vertical de ±30 mm em cada eixo. Esses movimentos são autotravantes, com alavancas de trava para segurança adicional.
O trilho padrão foca movendo o lado da câmera. Seu botão de estilo micrométrico tem 100 divisões e manivela dobrável: abra para ajustes maiores ou gire a borda serrilhada para controle fino. O avanço padrão de 4 mm por volta fornece 0,04 mm de deslocamento por divisão; o opcional de 1 mm fornece 0,01 mm. São incrementos de escala, não precisão de posicionamento medida.
Para transportar, separe suporte dianteiro, suporte traseiro, trilho de foco e fole em quatro módulos e guarde na maleta protetora incluída. Desmontagem e remontagem não exigem ferramentas, facilitando transporte e preparação no local.
Escolher o trilho de foco
Há três configurações dedicadas de trilho TCS20:
Foco traseiro por parafuso: configuração padrão, com botão de estilo micrométrico e manivela dobrável.
Foco dianteiro por parafuso: move o lado da lente, com o mesmo botão, manivela e incrementos de 0,04 mm ou opcionalmente 0,01 mm.
Foco dianteiro por pinhão e cremalheira: a menor e mais leve das três configurações, adequada ao trabalho externo quando a portabilidade é prioridade.
Mudar o lado de foco exige o módulo de trilho correspondente. As duas configurações de foco dianteiro são opcionais.
Especificações
| Tilt dianteiro | ±15° |
| Swing dianteiro | ±20° |
| Deslocamento horizontal traseiro | ±30 mm (60 mm no total) |
| Elevação/descida vertical traseira | ±30 mm (60 mm no total) |
| Comprimento padrão do trilho | 250 mm |
| Fole padrão | Quatro dobras |
| Peso líquido | 1,300 g |
| Montagem em tripé | Cauda de andorinha do tipo Arca, furos roscados de 1/4 e 3/8 de polegada |
| Incluído | Suportes dianteiro e traseiro, trilho padrão de foco traseiro, fole e maleta protetora |
Placa para lente e montagem do corpo são selecionadas separadamente. Corpo, lente, cabeça e tripé não estão incluídos. Confira a compatibilidade da configuração selecionada de lente, montagem e fole.
